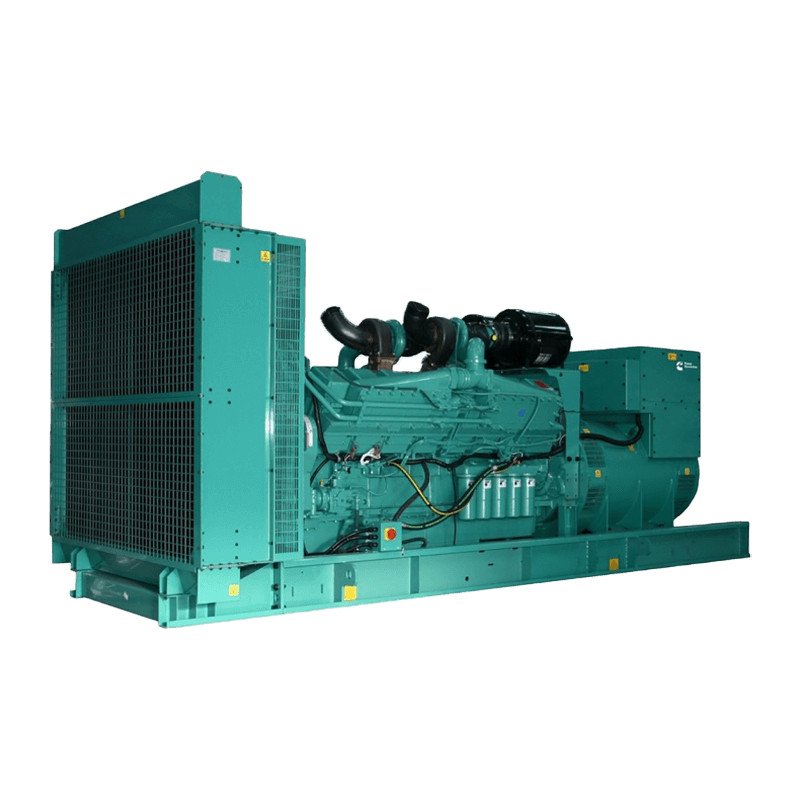

دیزل ژنراتور کامینز KTA50

ژنراتور کامینز KTA50 دیزل یکی از قدرتمندترین و کارآمدترین دیزل ژنراتورهای موجود در بازار است. این ژنراتور با استفاده از موتور دیزل KTA50 که توسط شرکت کامینز طراحی و تولید شده است، عملکرد بسیار بالا و قدرتمندی را ارائه می‌دهد.

موتور دیزل KTA50 با ظرفیت 50 لیتر و قدرت چند مگاواتی، این ژنراتور را به یکی از قدرتمندترین محصولات در دسته دیزل ژنراتورها تبدیل کرده است. با سیستم تزریق سوخت مستقیم و استفاده از توربوشارژر، این موتور قدرت و کارایی بالایی را در تولید برق دارد. همچنین، با استفاده از تکنولوژی‌های پیشرفته از قبیل سیستم کنترل الکترونیکی و سیستم اتوماتیک شروع و قطع، این ژنراتور عملکرد بسیار امن و پایداری را به کاربران خود ارائه می‌دهد.

دیزل ژنراتور کامینز KTA50 همچنین با طراحی مدرن و کم صدا، مناسب برای استفاده در محیط‌های صنعتی، تجاری و رزیدنسی است. همچنین، با قابلیت کارکرد در شرایط سخت آب و هوایی، این ژنراتور می‌تواند در هر نوع محیطی به خوبی عمل کند.

با قدرت خروجی بالا و عملکرد قابل اعتماد، ژنراتور کامینز KTA50 مناسب برای تامین برق در صنایع بزرگ، بیمارستان‌ها، فرودگاه‌ها و سایر مکان‌هایی است که نیاز به برق پایدار و مطمئن دارند. علاوه بر این، این ژنراتور با استفاده از سیستم های حفاظتی پیشرفته مانند سیستم حفاظت در برابر افت ولتاژ و افزایش ولتاژ، سیستم حفاظت در برابر گرما و سیستم حفاظت در برابر اتصال کوتاه، امکان استفاده ایمن و بی خطر را فراهم می‌کند.

همچنین، ژنراتور کامینز KTA50 با قابلیت سفارشی سازی برای نیازهای ویژه مشتریان، می‌تواند به عنوان یک راه حل مناسب برای هر نوع نیاز برقی در نقاط مختلف جهان استفاده شود. با طول عمر طولانی و نگهداری آسان، این ژنراتور به عنوان یک سرمایه ارزشمند و قابل اعتماد برای تولید برق در هر شرایطی محسوب می‌شود.

به طور کلی، ژنراتور کامینز KTA50 با عملکرد بسیار بالا، قدرت خروجی قوی و قابلیت استفاده در شرایط مختلف، یکی از بهترین گزینه ها برای تامین برق پایدار و قابل اعتماد است. با توجه به تکنولوژی پیشرفته و استفاده از مواد با کیفیت، این ژنراتور تضمین کننده عملکرد بی نقص و بهره وری بالا می‌باشد.

این ژنراتور با استفاده از موتور 4 سیکل، در خط، توربوشارژ و پس از خنک کردن کمپرسور، از قدرت پرشتاب و کارایی بیشتری برخوردار است.

محرک اصلی این دیزل ژنراتور موتور KTA50 است که توسط شرکت کامینز طراحی و ساخته شده است. این موتور دارای طراحی منحصر به فردی است که از تکنولوژی‌های پیشرفته استفاده می‌کند و به عملکرد و عمر مفید بالایی دست می‌یابد. با توجه به توان بالای این موتور، این ژنراتور قادر است بارهای سنگینی را تأمین کند و در محیط‌های صنعتی سخت و طولانی مدت عمل کند.

در این دیزل ژنراتور، توربوشارژ به موتور اضافه شده است که باعث افزایش قدرت و کارایی آن می‌شود. توربوشارژ با استفاده از انرژی گازهای خروجی از سیلندرها، هوای تازه را به موتور تزریق می‌کند و باعث افزایش فشار و دما در داخل سیلندرها می‌شود. این افزایش فشار و دما بهبود عملکرد و کارایی موتور را بهبود می‌بخشد.

از دیگر ویژگی‌های این موتور می‌توان به حجم بزرگ سیلندرها و استفاده از سیستم تزریق مستقیم اشاره کرد که باعث افزایش قدرت و کارایی موتور می‌شود.

دیزل ژنراتور کامینز KTA50 دارای سیستم کنترل الکترونیکی پیشرفته است که قادر است به طور هوشمند عملکرد موتور را کنترل کند و در صورت نیاز تنظیمات لازم را انجام دهد. این سیستم کنترل همچنین قابلیت اتصال به سیستم های اتوماسیون ساختمانی و مدیریت بار را دارد.

با وجود اینکه دیزل ژنراتور کامینز KTA50 یک موتور بزرگ و قدرتمند است، اما صدای کمتری تولید می‌کند و مصرف سوخت کمتری نسبت به موتورهای مشابه دارد. همچنین، ساختار مقاوم و قابل اعتماد این موتور باعث می‌شود تا در برابر شوک ها و لرزش های ناشی از عوامل خارجی مقاومت خوبی از خود نشان دهد.

این ژنراتور دیزل برای تولید برق در مکان‌هایی که به نیروی الکتریکی نیاز دارند، استفاده می‌شود. موتور این ژنراتور دیزل، موتور قوی و با کیفیتی است که قابلیت انجام کارهای سنگین را دارا می‌باشد. همچنین این ژنراتور با داشتن فیلتر هوای سنگین، از ورود ذرات خارجی به موتور جلوگیری می‌کند و عمر مفید موتور را افزایش می‌دهد. همچنین با داشتن سیستم گرمایشی در قسمت آب سردکن، این ژنراتور در هر شرایط آب و هوایی قابل استفاده است. برای خنک‌کاری، این ژنراتور از ماده خنک‌کننده اتیلن گلیکول درصد 50/50 استفاده می‌کند. این ماده خنک‌کننده در دمای بسیار پایین حالت جامد به خود می‌گیرد و موتور را از خطر یخ‌زدگی در هوای سرد محافظت می‌کند. نهایتاً، این ژنراتور دارای یک قفسه بزرگ با ابعاد 40 فوت است که در آن قرار می‌گیرد و به عنوان یک محفظه برای نگهداری و حمل و نقل ایمن ژنراتور استفاده می‌شود.

دیزل ژنراتور کامینز KTA50 دارای یک Alternator است که وظیفه تولید برق را بر عهده دارد. این Alternator با استفاده از یک Alternator heater، که یک سیستم گرمایشی است، در شرایط سرد قابل استفاده است. همچنین با استفاده از High humidity isolation می‌تواند در شرایط رطوبت بالا نیز به خوبی عمل کند.

برای کنترل و نظارت بر عملکرد دیزل ژنراتور کامینز KTA50 از یک Control Panel با نام PCC3100 استفاده می‌شود. این پنل دارای یک سه پل Main Circuit Breaker است که برای قطع و وصل برق به ژنراتور استفاده می‌شود. همچنین دارای یک چهار پل Main Circuit Breaker است که با استفاده از آن می‌توان اتصال برق را به بارهای مختلف انجام داد.

در نهایت، این ژنراتور دارای Exciter voltage regulator (PMG) است که وظیفه تنظیم ولتاژ خروجی ژنراتور را بر عهده دارد. این سیستم با استفاده از یک Exciter، که یک نوع ژنراتور کوچک است، ولتاژ خروجی را تنظیم می‌کند.

مشخصات فنی دیزل ژنراتور کامینز KTA50 Diesel Generator عبارتند از:

• قدرت: این دیزل ژنراتور دارای قدرت موتوری بالا است. قدرت موتور این ژنراتور معمولاً میان 1120 تا 1545 کیلووات وبا فرکانس 60 هرتز است. این قدرت برای تأمین نیازهای بزرگی مانند ساختمان‌های بزرگ، تأسیسات صنعتی و سایر مکان‌هایی که به تأمین انرژی پایدار و قدرتمند نیاز دارند مناسب است.
• موتور: این دیزل ژنراتور از موتور نسل جدید KTA50 استفاده می‌کند. این موتور با تکنولوژی پیشرفته و کیفیت ساخت بالا طراحی شده است. موتور KTA50 دارای سیستم تزریق سوخت الکترونیکی است که عملکرد بهینه و کارایی بالایی را فراهم می‌کند. همچنین، این موتور دارای سیستم خنک‌کننده جریان متناوب است که باعث حداکثر استفاده از انرژی و افزایش عمر موتور می‌شود.
• سیستم کنترل: دیزل ژنراتور کامینز KTA50 دارای سیستم کنترل هوشمند است که عملکرد ژنراتور را بهبود می‌بخشد. این سیستم کنترل قادر است تمام عملیات ژنراتور را کنترل کند و از طریق یک رابط کاربری ساده و قابل فهم قابلیت تنظیم و مانیتورینگ را فراهم می‌کند. همچنین، این سیستم کنترل دارای قابلیت اتصال به سیستم های مدیریت انرژی است که به مدیران امکان مدیریت بهتر تأمین انرژی را می‌دهد.
• ایمنی: دیزل ژنراتور کامینز KTA50 دارای سیستم های ایمنی پیشرفته است. این ژنراتور دارای سیستم های حفاظتی برق و درجه حفاظتی بالایی است که از بروز خطرات برقی جلوگیری می‌کند.

دیزل ژنراتور کامینز KTA50 با این مشخصات فنی مناسب برای استفاده در برقزایی صنعتی، بانک‌ها و سایر مکان‌هایی است که به تأمین برق پایدار و قابل اعتماد نیاز دارند.

مدلهای مختلف KTA50

ویژگی های ژنراتورها

ویژگی های موتورها

ویژگی های الترناتورها

ولتاژهای کاری موجود

سیستم کنترل PCC2100

کنترل PowerCommand ™ 2100 یک سیستم نظارت و کنترل کننده مجموعه ژنراتور بر اساس میکروپروسسور است. این کنترل واسطی برای اپراتور برای مشاهده و کنترل مجموعه ژنراتور، تنظیم ولتاژ دیجیتال، تنظیم دیجیتال و عملکردهای محافظتی مجموعه ژنراتور فراهم می کند.

کنترل مجموعه ژنراتور PowerCommand ™ 2100 برای استفاده در مجموعه ژنراتورهای مختلف در برنامه های غیر موازی مناسب است.

کنترل PowerCommand ™ برای هر فرکانس ، ولتاژ و تنظیم اتصال برق از 120 تا 600 ولت جهت عملکرد 50 هرتز یا 60 هرتز پیکربندی می شود.

برق برای کنترل از طریق باتریهای شروع مجموعه ژنراتور به دست می آید. عملکرد کنترل در محدوده ولتاژ 8 ولت تا 35 ولت DC انجام می شود.

ویژگی های اصلی

 عملکرد با باتری 12 یا 24 ولتی DC

 کنترل سرعت موتور دیجیتال (اختیاری) برای تنظیم فرکانس ایزوکرونوس

 تنظیم ولتاژ دیجیتال با تشخیص 3 فاز

 محافظت AmpSentry ™ برای محافظت واقعی از جریان بیش از حد دینام

 اندازه گیری خروجی AC دیجیتال با اندازه گیری آنالوگ اختیاری

 سیستم نظارت بر باتری برای تشخیص و هشدار در مورد وضعیت ضعیف باتری

 نمایشگر دیجیتال اعلان و وضعیت

 نظارت بر مجموعه ژنراتور: نمایش وضعیت تمام عملکردهای مهم موتور و دینام ژنراتور

 سیستم کنترل شروع هوشمند: برای محدود کردن دود سیاه و بیش برازش فرکانس

سیستم کنترل

شامل تمام عملکردها برای راه اندازی و خاموش کردن محلی یا از راه دور و حفاظت از مجموعه ژنراتور است.

سوییچ کنترل - RUN/OFF/AUTO

حالت خاموش - مجموعه ژنراتور خاموش شده و نمی تواند راه اندازی شود.

حالت RUN، مجموعه ژنراتور دستور راه اندازی خود را اجرا خواهد کرد.

حالت AUTO، مجموعه ژنراتور با سیگنال راه اندازی از یک دستگاه از راه دور راه اندازی می شود.

چراغ‌های نشانگر LED - شامل چراغ‌های نشانگر LED برای عملکردهای زیر است:

- راه‌اندازی مجموعه ژنراتور

- عدم وجود حالت خودکار

- هشدار عمومی

- پنج چراغ نشانگر LED قابل تنظیم برای رنگ و عملکرد

- هشدار کاهش فشار روغن

- هشدار دمای بالای موتور

- خاموشی به دلیل کاهش فشار روغن

- خاموشی به دلیل افزایش سرعت

- شکست در راه‌اندازی

- دکمه توقف اضطراری. خاموشی فوری مجموعه ژنراتور در حین عمل.

محافظت موتور پایه:

توقف بیش از سرعت

هشدار / توقف فشار روغن پایین

هشدار / توقف دمای بالای موتور

توقف کاهش سرعت / عملکرد حسگر ناموفق

ناتوانی در راه‌اندازی / عدم قدرت در چرخاندن

ولتاژ باتری پایین / بالا

آپشن ها

پنل اندازه‌گیری آنالوگ جریان متناوب

کلید انتخاب حالت نوع کلید

مانیتورینگ دمای خروجی

شبکه PowerCommand

رابط موتور CAN (در برخی مدل‌ها اختیاری است)

Control System – PCC2100

The PowerCommand™ 2100 Control is a microprocessor-based generator set monitoring, and control system. The control provides an operator interface to the genset, digital voltage regulation, digital governing and generator set protective functions.

The PowerCommand™ 2100 generator set control is suitable for use on a wide range of generator sets in nonparalleling applications.

The PowerCommand™ Control can be configured for any frequency, voltage and power connection configuration from 120 to 600VAC for for 50Hz or 60Hz operation.

Power for the control is derived from the generator set starting batteries. The control functions over a voltage range from 8VDC to 35VDC.

Major Features

• 12 or 24 VDC Battery Operation.
• Digital Engine Speed Governing (optional) to provide isochronous frequency regulation.
• Digital Voltage Regulation with 3-phase sensing.
• AmpSentry™ Protection for true alternator overcurrent protection.
• Digital AC Output Metering with Optional Analog Metering.
• Battery Monitoring System to sense and warn against a weak battery condition.
• Digital Alarm and Status Message Display.
• Generator set Monitoring: Displays status of all critical engine and alternator generator set functions.
• Smart Starting Control System: Integrated fuel ramping to limit black smoke and frequency overshoot.

Control System

Includes all functions to locally or remotely start and stop, and protect the generator set.

Control Switch - RUN/OFF/AUTO

OFF Mode - the generator set is shut down and cannot be started.

RUN mode the generator set will execute its start sequence.

AUTO mode, the generator set can be started with a start signal from a remote device.

LED Indicating Lamps – includes LED indicating lamps for the following functions:

Generator set running

Not-in-auto mode

Common warning

Five LED indicating lamps that are configurable for

colour and function

Low oil pressure warning

High engine temperature warning

Low oil pressure shutdown

Overspeed shutdown

Fail to start

Emergency Stop Switch. Immediate shut down of the generator set on operation.

Base Engine Protection:

Overspeed shutdown

Low Oil Pressure Warning / Shutdown

High Engine Temperature Warning / Shutdown

Underspeed / Sensor Fail Shutdown

Fail to Start / Fail to Crank

Low / high battery voltage

Options

Analog AC Metering Panel

Key Type Mode Selector Switch

Exhaust Temperature Monitoring

PowerCommand Network

CAN Engine Interface (Optional on Some Models)

Refer to the PowerCommand Controls Technical Bulletin

for detailed information (S1409d)

This Cummins® Power Generation commercial generator set is a fully integrated power generation system, providing optimum performance, reliability, and versatility for stationary standby, prime power, and continuous duty applications.

Features

Cummins® Heavy-Duty Engine - Rugged 4-cycle industrial diesel delivers reliable power, low emissions and fast response to load changes.

Permanent Magnet Generator (PMG) - Offers enhanced motor starting and fault clearing short circuit capability.

Alternator - Several alternator sizes offer selectable motor starting capability with low reactance 2/3 pitch windings; low waveform distortion with non-linear loads, fault clearing short-circuits capability, and class F or H insulation.

Control System - Standard PowerCommand® electronic control provides total system integration including remote start/stop, precise frequency and voltage regulation, alarm and status message display, AmpSentry protection, output metering, auto-shutdown.

Cooling System - Standard integral set-mounted radiator system, designed and tested for rated ambient temperatures, simplifies facility design requirements for rejected heat.

Enclosures - Optional weather-protective and soundattenuated enclosures are available.

Warranty and Service - Backed by a comprehensive warranty and worldwide distributor network.
