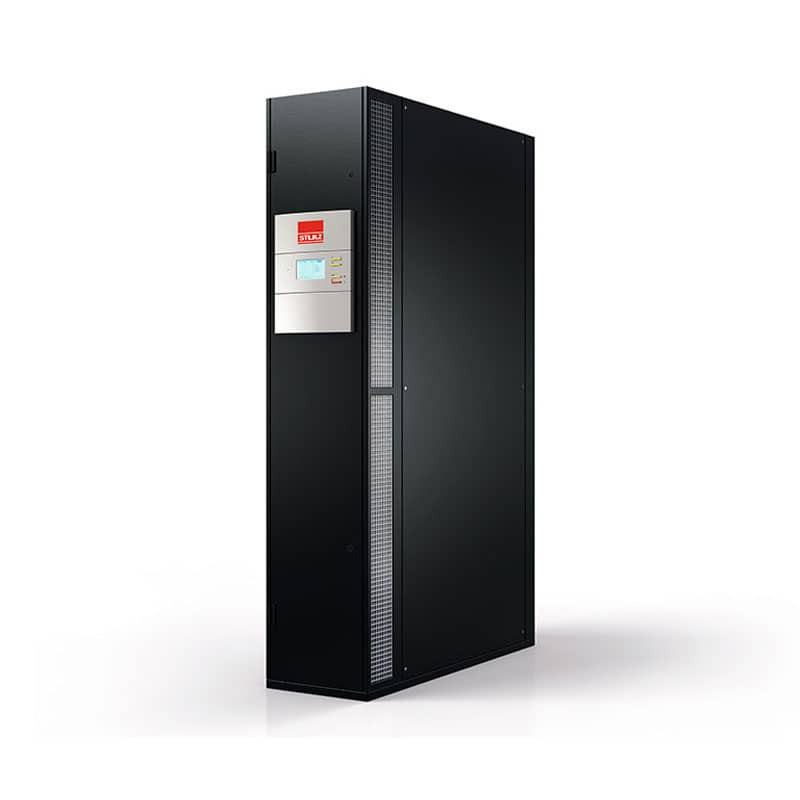

سیستم تهویه مطبوع پیشرفته دیتاسنتری اینرو CRS211AS اشتولز آلمان

 مشخصات فنی برجسته CRS211AS

 ظرفیت خنک‌کنندگی کلی: 20.2 کیلووات

 ظرفیت خنک‌کنندگی محسوس: 19.4 کیلووات

 دمای هوای برگشتی: 33 درجه سانتی‌گراد

 رطوبت نسبی هوای برگشتی: 30%

 عملکرد بهینه:

 سرعت هوا: 3.5 متر بر ثانیه

 سطح صدای قدرت: 83.9 دسیبل (A)

 سطح فشار صوتی در فاصله 2 متر: 64.0 دسیبل (A)

 مشخصات کمپرسور:

 نوع کمپرسور: کمپرسور EC

 مصرف توان: 7.3 کیلووات

 سرعت کمپرسور: 120 دور در ثانیه

 دمای تبخیر: 8.0 درجه سانتی‌گراد

 ضریب عملکرد (COP): 2.76 کیلووات/کیلووات

 ویژگی‌های فن:

 نوع فن: K3G225

 تعداد فن‌ها: 5

 مصرف توان هر فن: 0.8 کیلووات

 حداکثر دور: 2860 دور در دقیقه

 مشخصات دیگر:

 وزن دستگاه: 220 کیلوگرم

ابعاد: ارتفاع 1,950 میلی‌متر، عرض 300 میلی‌متر، عمق 1,200 میلی‌متر

مدل مبرد: R410A

منبع تغذیه: 400 ولت / 50 هرتز / 3 فاز / N / PE

معرفی محصول  CyberRow برند اشتولز

راهکار پیشرفته خنک‌سازی هوشمند دیتاسنتر و اتاق های رک و مخابرات

تکنولوژی هوای هدایت‌شده هوشمند:

CyberRow  با بهره‌گیری از تکنولوژی هوای هدایت‌شده هوشمند، توانایی خنک‌سازی رک‌ها را به مراتب افزایش می‌دهد. این سیستم باعث بهینه‌سازی فرآیند خنک‌سازی می‌شود و عملکرد پایدار و کارآمد را برای محیط‌های حساس تضمین می‌کند.

دامنه گسترده فناوری تهویه مطبوع:

STULZ، با بیش از 50 سال تجربه، پیشگام در ارائه راهکارهای تهویه مطبوع دقیق و باکیفیت است. این شرکت به عنوان یک نام معتبر در صنعت خنک‌سازی، طیف وسیعی از محصولات را از یک منبع واحد ارائه می‌دهد.

راهکارهای متناسب با برنامه‌های تجاری حیاتی:

محصولات ما، مخصوصاً برای مراکز داده، صنایع و فناوری ارتباطات طراحی شده‌اند .  STULZ با ارائه راهکارهای خنک‌سازی سفارشی، نیازهای خاص مشتریان را برآورده می‌سازد و از نظر کیفیت و عملکرد در سطح بالایی قرار دارد.

استانداردهای کیفیت بی‌نظیر:

ما در STULZ به استانداردهای کیفی بالا در تولید و خدمات خود متعهد هستیم. این تعهد در تمامی کارخانه‌ها، از هامبورگ تا دیگر نقاط جهان، ملموس است. همچنین، ما همواره در تلاش هستیم تا با کاهش مصرف انرژی و ردپای کربنی، به اهداف زیست‌محیطی دست یابیم.

محصولات متنوع:

پرتفوی ما شامل خنک‌کننده‌های سنتی، خنک‌کننده‌های با چگالی بالا، چیلرها، واحدهای تهویه هوا و ماژول‌های کانتینری تا مراکز داده میکرو، خدمات و نرم‌افزارهای مانیتورینگ توسعه‌یافته خودمان است. سیستم تضمین کیفیت ما تمامی جزئیات را در مراحل توسعه، تولید و پیاده‌سازی زیر نظر دارد.

حضور جهانی:

STULZ  اشتولز در بیش از 140 کشور فعالیت دارد و با 23 شرکت تابعه و یازده مرکز تولید در اروپا، هند، چین و قاره‌های آمریکای شمالی و جنوبی، به یک برند جهانی تبدیل شده است. ما همچنین با شرکای فروش و خدمات در سراسر جهان همکاری داریم.

تجربه، ارزش‌ها و خدمات:

ترکیب تجربه و ارزش‌های ما، عملکرد و خدمات، ما را به برندی متمایز تبدیل کرده است که به شدت مورد توجه مشتریان قرار دارد. راهکارهای تهویه مطبوع ما، کاملاً سفارشی و از یک منبع قابل اعتماد تأمین می‌شوند.

STULZ اشتولز یک منبع، یک راهکار

 CyberRow از STULZ ، نمایانگر تعهد ما به کیفیت و نوآوری در صنعت تهویه مطبوع است. با ما همراه شوید و از خنک‌سازی هوشمند و بهینه بهره‌مند شوید.

معرفی محصول: CyberRow – واحد تهویه مطبوع خطی اشتولز با فناوری نوآورانه انتقال هوا

در دنیای امروز، نیاز به تهویه مطبوع دقیق و مؤثر در مراکز داده، از اهمیت ویژه‌ای برخوردار است . CyberRow با طراحی پیشرفته و فناوری‌های نوین، به عنوان یک راه‌حل ایده‌آل برای کنترل دما و خنک‌سازی بارهای حرارتی بالا معرفی می‌شود. این واحد تهویه مطبوع به صورت خطی و در بین رک‌ها قرار می‌گیرد، که به کاهش مسیرهای انتقال هوا و افزایش کارایی کمک می‌کند.

ویژگی‌های کلیدی CyberRow

1. طراحی مناسب برای مراکز داده: این واحد تهویه مطبوع به راحتی در مراکز داده با یا بدون کف بلند قابل استفاده است و با رک‌های تولیدکننده‌های مختلف سازگاری دارد.

2. خنک‌سازی هدفمند: CyberRow  قادر است به طور دقیق بارهای حرارتی بالا را خنک کند و هر واحد می‌تواند تا شش کابینت سرور را تحت پوشش قرار دهد.

3. الگوی هوای بهینه: طراحی بهینه الگوی هوای خنک‌کننده به ایجاد یک containment مجازی کمک می‌کند و از تلفات انرژی جلوگیری می‌کند.

4. سازگاری با فناوری‌های نوین: فناوری Indirect Dynamic Free Cooling، بهترین پتانسیل صرفه‌جویی در مصرف انرژی را فراهم می‌آورد و به کاهش هزینه‌ها کمک می‌کند.

5. اجزای با کیفیت : استفاده از تکنولوژی‌های نوآورانه و اجزای با کیفیت، مصرف انرژی را به حداقل می‌رساند و به پایداری سیستم کمک می‌کند.

6. کنترل دقیق دما: با دو نقطه تنظیم مستقل، کنترل دما به دقت انجام می‌شود و نیازهای مختلف بارهای حرارتی را برآورده می‌کند.

7. فن‌های EC متغیر: CyberRow مجهز به پنج فن EC با سرعت متغیر است که امکان خنک‌سازی نیازمند را در سه ناحیه افقی فراهم می‌آورد.

8. کمپرسور با سرعت متغیر: کمپرسور EC با سرعت متغیر، ظرفیت خنک‌کنندگی دقیق و یک شروع نرم را ارائه می‌دهد.

9. نگهداری آسان: دسترسی به واحد از جلو و عقب، نگهداری و تعمیرات را بسیار ساده می‌سازد.

CyberRow یک راهکار نوین و کارآمد برای تهویه مطبوع در اتاق‌های سرور است که به طور خاص برای قرارگیری بین رک‌های سرور طراحی شده است. این محصول با تکنولوژی پیشرفته خود، به طور مؤثری هوای سرد را به سمت رک‌ها هدایت می‌کند و به ایجاد یک پرده هوای سرد در مقابل آنها کمک می‌کند.

سایر ویژگی‌های کلیدی:

10. عملکرد انعطاف‌پذیر و کارآمد:

CyberRow به گونه‌ای طراحی شده که می‌تواند به راحتی در فضاهای مختلف و با انواع کانتینمنت‌های داغ و سرد ادغام شود، به این ترتیب زمان نصب و راه‌اندازی به حداقل می‌رسد.

11. کانتینمنت مجازی:

این واحد به لطف طراحی هوشمند خود، قابلیت ایجاد یک کانتینمنت مجازی را دارد که از مخلوط شدن هوای سرد و گرم جلوگیری می‌کند. این ویژگی باعث می‌شود که هوای سرد به طور مستقیم به جلوی رک‌های سرور برسد و هیچ گونه تلاطم هوایی وجود نداشته باشد.

12. توزیع یکنواخت هوا:

با استفاده از دیواره‌ها و بامب‌های هوایی نصب شده در اطراف فن‌های EC، جریان هوا به طور یکنواخت در سراسر ارتفاع رک‌ها توزیع می‌شود. این ویژگی به ایجاد یک دما و شرایط پایدار در رک‌ها کمک می‌کند.

13.سرعت بالای خروجی هوا:

فن‌های EC در اشتولز  CyberRow قادرند هوای سرد را با سرعت بسیار بالا (تقریباً 911 متر بر ثانیه) به خارج هدایت کنند، که این امر به خنک‌سازی مؤثر چندین رک به طور همزمان کمک می‌کند.

14. ادغام آسان:

این واحد به سادگی در محیط‌های مختلف قابل نصب و ادغام است، که این موضوع به کاربران این امکان را می‌دهد که به سرعت به نیازهای تهویه مطبوع خود پاسخ دهند.

15. کاهش هزینه‌ها:

با استفاده از اشتولز  CyberRow، نیاز به ساخت کانتینمنت‌های واقعی کاهش می‌یابد که این امر به صرفه‌جویی در هزینه‌ها و زمان کمک می‌کند.

سیستم کنترل دمای سرد CyberRow یک راهکار پیشرفته برای مدیریت سرمایش در مراکز داده است که با هدف بهبود بهره‌وری و کاهش هزینه‌ها طراحی شده است. این سیستم شامل دو نوع واحد اصلی برای کنترل جریان هوای سرد و گرم است Cold Aisle Containment و Hot Aisle Containment

کنترل دمای سرد (Cold Aisle Containment)

این سیستم با استفاده از واحدهای اشتولز  CyberRow که دارای خروجی‌های هوای جلویی هستند، به طور مؤثری هوای سرد را به کل راهرو سرد هدایت می‌کند. این واحدها به گونه‌ای قرار گرفته‌اند که از تداخل جریان‌های هوایی جلوگیری کرده و به عملکرد بهینه کمک می‌کنند. با این روش، هوای سرد به طور متمرکز به سمت سرورها هدایت می‌شود و از اختلاط با هوای گرم جلوگیری می‌شود.

کنترل دمای گرم (Hot Aisle Containment)

برای کنترل دمای گرم، واحدهای CyberRow با هدایت هوای جانبی طراحی شده‌اند. این روش به توزیع یکنواخت هوای سرد در طول راهرو کمک کرده و از اختلاط جریان‌های هوایی جلوگیری می‌کند. این سیستم باعث افزایش کارایی و بهینه‌سازی مصرف انرژی می‌شود.

 خنک‌کنندگی دقیق بر اساس بار حرارتی واقعی

ترکیب اجزای با سرعت متغیر و تنظیمات ثابت برای دمای هوای ورودی و خروجی به سیستم اجازه می‌دهد تا خنک‌کنندگی دقیقی در سه ناحیه افقی انجام دهد. این ویژگی اطمینان می‌دهد که حتی در زمان تغییرات بار سرور، خنک‌کنندگی به طور مؤثر و قابل اعتماد انجام می‌گیرد.

 افزایش توان خنک‌کنندگی در سه ناحیه

توان خنک‌کنندگی در هر ناحیه به طور جداگانه مطابق با نیازهای سرورها تنظیم می‌شود. با افزایش نرخ جریان هوا، توان خنک‌کنندگی مورد نیاز به راحتی تأمین می‌شود و از تشکیل نقاط داغ جلوگیری می‌کند. این قابلیت نیاز به تأمین اضافی و پرهزینه انرژی را کاهش می‌دهد.

 تنظیمات ثابت برای حداکثر کارایی

وجود سه حسگر دما در قسمت جلویی و سه حسگر دیگر در قسمت پشتی واحد، به همراه حداکثر پنج فن، امکان اندازه‌گیری و تنظیم دقیق دما را فراهم می‌کند. این ویژگی به حفظ Delta T مطلوب کمک می‌کند.

 فضای کم اشغال شده برای افزایش فضای قابل استفاده در مرکز داده

CyberRow اشتولز  با طراحی جمع‌وجور خود، در سه عرض و دو عمق مختلف عرضه می‌شود که باعث می‌شود فضای بیشتری برای تجهیزات IT فراهم گردد. این واحدها به راحتی بین رک‌ها قرار می‌گیرند و برای تمامی تولیدکنندگان رک‌ها مناسب هستند. همچنین دسترسی آسان به نگهداری و تعمیرات از جلو و عقب در هر عمق رک فراهم می‌شود.

معرفی انواع سیستم‌های تهویه مطبوع CyberRow از STULZاشتولز

در دنیای امروز، تهویه مطبوع دقیق و کارآمد از الزامات اساسی هر پروژه به شمار می‌رود. STULZ با ارائه سیستم‌های متنوع و قابل تنظیم، این امکان را برای شما فراهم می‌آورد تا دستگاه مناسب با نیازهای خاص پروژه‌تان را انتخاب کنید. با تمرکز بر مواردی چون بهره‌وری انرژی، سرمایه‌گذاری اولیه، هزینه‌های عملیاتی، ابعاد اتاق، حفاظت در برابر صدا، افزونگی و اقلیم محلی، STULZ راهکارهای ایده‌آلی را برای هر نوع نیاز ارائه می‌دهد.

 انواع سیستم‌های تهویه مطبوع CyberRow:

1.سیستم خنک‌کننده هوای خنک (A/AS):

این سیستم بر مبنای اصل تبخیر مستقیم کار می‌کند. حرارت از هوای اتاق جذب و به مبرد منتقل می‌شود. سپس مبرد حرارت را از طریق کندانسور هوایی به هوای بیرون منتقل می‌کند.

2.سیستم خنک‌کننده آب (GS):

مشابه سیستم هوای خنک، اما حرارت از مدار مبرد به مدار آب خنک منتقل می‌شود و سپس از طریق یک خنک‌کننده خشک به هوای بیرون تخلیه می‌شود. این طراحی نیاز به مقدار کمی مبرد را فراهم می‌آورد.

3. سیستم‌های AS،  GS و GES با کمپرسورهای EC با سرعت متغیر:

این کمپرسورها کارایی بالایی دارند و با قابلیت استارت نرم و نظارت بر فاز، به بهره‌وری انرژی کمک می‌کنند.

4.سیستم Hybrid Free Cooling (GES)

این سیستم به شما این امکان را می‌دهد که در دماهای پایین یا معتدل، از خنک‌کننده‌های انرژی‌بر اجتناب کنید. حرارت به طور مستقیم به مدار آب خنک منتقل می‌شود و از طریق خنک‌کننده خشک به هوای بیرون تخلیه می‌شود.

5. خنک‌کنندگی غیرمستقیم دینامیک (GES)

ترکیبی از خنک‌کنندگی غیرمستقیم و اجزای با سرعت متغیر، این سیستم به شما امکان می‌دهد تا خنک‌سازی دقیقی بر اساس بار حرارتی موجود داشته باشید و در عین حال مصرف انرژی را به حداقل برسانید.

 مزایای کلیدی:

 زمان فعالیت حداقلی کمپرسور: با استفاده از خنک‌کنندگی غیرمستقیم، سیستم Hybrid Free Cooling به سرعت از پتانسیل خنک‌کنندگی هوای بیرون بهره می‌برد.

 عدم اضافه بار: اجزای با سرعت متغیر اطمینان می‌دهند که تنها ظرفیت خنک‌کنندگی مورد نیاز تولید می‌شود.

 مقدار حداقلی مبرد: با طراحی آب‌خنک، نیاز به مبرد به حداقل می‌رسد و این به عملکرد محیط‌زیست دوستانه کمک می‌کند.

 سیستم‌های آب خنک (CW/CW2):

این سیستم‌ها بدون مدار مبرد مستقل عمل می‌کنند و به یک چیلر جدا نیاز دارند. سیستم CW2 با اتصال یک واحد تهویه مطبوع به دو مدار آب خنک، یک منبع آب خنک افزونگی را فراهم می‌آورد.

 سیستم‌های هماهنگ شده:

 STULZ شما را در انتخاب راهکارهای تهویه مطبوع با چیلرهای مناسب برای نصب داخلی و خارجی یاری می‌کند. با مشاوره‌های تخصصی ما، بهترین راهکار را برای نیازهای خاص خود بیابید.

با انتخاب سیستم‌های CyberRow از STULZ، نه تنها به بهره‌وری انرژی و کاهش هزینه‌ها دست خواهید یافت، بلکه آینده‌نگرانه‌ترین گام‌ها را برای حفظ محیط زیست خواهید برداشت.

قابلیت های اینرو inrow  اشتولز CRS211 AS

معرفی محصول CyberRow CRS211AS

محصول   CyberRow CRS211AS یک واحد تهویه مطبوع با دقت بالا است که به ویژه برای تهویه سیستم‌های مخابراتی،  ITوکامپیوتری طراحی شده است. این دستگاه به صورت یک واحد تهویه ردیفی طراحی شده و به راحتی بین رک‌های سرور نصب می‌شود، که برای دیتاسنترها و اتاق‌های IT با راهروهای داغ و سرد ایده‌آل است. این اینرو آلمانی دارای قابلیت های بسیار میباشد و یکی از هایتک ترین سیستم های خنک کننده دیتاسنتری در جهان است.

ویژگی‌های کلیدی CyberRow CRS211AS

1. طراحی تخصصی اینرو اشتولز CRS211A  : این اینرو به طور خاص برای استفاده در ردیف‌های رک سرور با بار حرارتی بالا و چگالی کامپیوتری زیاد توسعه یافته است. این محصول می‌تواند در معماری اتاق‌های کامپیوتری باز یا بسته (راهرو سرد یا محفظه راهرو داغ) به کار رود.

2. ورودی هوای نوآورانه: ورودی هوای تأمین شده در کنار دستگاه به گونه‌ای طراحی شده که در معماری اتاق کامپیوتری باز بدون هیچ گونه اتلاف هوایی عمل می‌کند. این ویژگی به این معنی است که در اکثر موارد نیازی به دیواری برای جداسازی راهرو داغ از سرد نیست.

3. حالت‌های عملکرد اینرو اشتولز CRS211A  : این دستگاه قابلیت کار در حالت هوای در گردش را دارد و در حالت استاندارد به عنوان حالت خنک‌کننده عمل می‌کند.

4. عملکرد مستقل اینرو اشتولز CyberRow : به صورت جمع و جور و آماده به کار ارائه می‌شود و دارای کنترلر مستقل برای عملیات اتونوم است.

5. دسترسی آسان به اجزاء: تمامی اجزای اصلی دستگاه از جلو و عقب قابل دسترسی کامل برای سرویس‌دهی هستند.

6. استانداردهای فنی: این واحد تهویه مطبوع با رعایت قوانین و استانداردهای فنی مربوطه، از جمله دستورالعمل ماشین‌آلات اروپا و قانون ایمنی تجهیزات آلمان طراحی و ساخته شده است و دارای گواهینامه CE می‌باشد.

7. کیفیت و تأیید عملکرد: طراحی و ساخت دستگاه در یک شرکت معتبر در آلمان با گواهینامه‌های ISO 9001 و ISO 14001 انجام می‌شود. تمامی مراحل تست، بازرسی و تضمین کیفیت در فرآیند توسعه و تولید تا زمان تحویل لحاظ شده است. تأیید داده‌های عملکردی نیز بر اساس EN 145113 در یک آزمایشگاه مدرن در هامبورگ انجام شده است.

8. حفاظت از دستگاه‌های الکترونیکی: تمامی ESDها (دستگاه‌های حساس الکترونیکی) مطابق با DIN EN 61340 51  تولید می‌شوند تا از حفاظت جامع آنها در برابر پدیده‌های الکترواستاتیک اطمینان حاصل شود.

9. نسخه و نصب: این مدل از نوع AS خنک‌کننده با هوا، انبساط مستقیم با کمپرسور DC با سرعت متغیر است و برای نصب در فضای داخلی طراحی شده است. لازم به ذکر است که این دستگاه باید به یک کندانسور خارجی متصل شود تا به درستی عمل کند.

CyberRow  با ارائه قابلیت‌های منحصر به فرد خود، یک راه‌حل ایده‌آل برای مراکز داده و اتاق‌های IT با نیازهای خنک‌کنندگی بالا به شمار می‌آید.

معرفی واحد تهویه مطبوع با مدار هوا و مدار مبرد

ویژگی‌های کلیدی:

1. جریان هوای افقی: این واحد تهویه مطبوع قابلیت انتقال هوای برگشتی از ورودی هوا به سمت خروجی هوا را به صورت افقی دارد، که باعث بهبود کارایی و اثر بخشی می‌شود.

2. ورودی هوای وسیع: با طراحی درب پشتی بزرگ، این واحد هوای برگشتی را از نواحی وسیعی دریافت می‌کند و به این ترتیب، جریان هوای بهینه‌ای را فراهم می‌آورد.

3. خروجی هوای بهینه: هوای تامین شده از طریق منافذ جانبی در جلوی واحد به سمت جلو هدایت می‌شود. این طراحی به گونه‌ای است که هوای پردازش شده به سرعت و بدون اتلاف به سمت منبع حرارت (سرورها) هدایت می‌شود.

4. بافل‌های هوای خاص: طراحی منحصر به فرد بافل‌ها و تنظیم‌کننده‌های جریان در نزدیکی فن، خروج هوای افقی و موازی را تضمین می‌کند و به بهبود عملکرد فن‌های EC کمک می‌کند.

5. کنترل هوای دقیق: تمامی اجزای اصلی به صورت بی‌نهایت و متناسب کنترل می‌شوند تا به واکنش سریع و بهینه در برابر شرایط بار مختلف دست یابند.

6. منطقه‌های افقی سه‌گانه: این واحد شامل سه منطقه افقی است که هر کدام به سنسورهای دما مجهز هستند و به کنترل مستقل جریان هوا کمک می‌کنند.

7. تنظیمات دما: سیستم دارای دو نقطه تنظیم دما است که به تنظیم دمای هوای تامین شده و اختلاف دما بین هوای برگشتی و تامین شده کمک می‌کند.

 نسخه AS/مدار مبرد

1. مدار مبرد باز: این واحد دارای مدار مبرد باز بوده و شامل اجزای کلیدی نظیر کمپرسور DC با سرعت متغیر، اواپراتور با سطح بزرگ و دیگر قطعات ایمنی و کنترلی می‌باشد.

2. کمپرسور با کارایی بالا: کمپرسور DC با طراحی خاص، به صورت بی‌نهایت کنترل می‌شود و از سیستم مدیریت روغن داخلی برخوردار است که به بهبود کارایی و کاهش نیاز به تعمیرات کمک می‌کند.

3. بهینه‌سازی اواپراتور: اندازه و طراحی اواپراتور به گونه‌ای بهینه‌سازی شده است که افت فشار هوای کم و بهره‌وری بالایی را فراهم آورد.

4. استفاده از مواد با کیفیت: هیت اکسچنجر از لوله‌های مسی با فین‌های آلومینیومی ساخته شده و دارای پوشش هیدروفیلیک است که به افزایش حفاظت در برابر خوردگی و جمع‌آوری میعانات کمک می‌کند.

5. مدیریت دما و فشار: این واحد به سیستم‌های محافظتی نظیر سوئیچ فشار بالا و مدیریت فشار پایین مجهز است که از بروز مشکلات جلوگیری می‌کند.

سیستم تهویه مطبوع با مبرد R410A

با کمال افتخار، سیستم تهویه مطبوع پیشرفته‌ای را معرفی می‌کنیم که با استفاده از مبرد R410A طراحی شده است. این محصول با ویژگی‌های منحصر به فرد و کارایی بالا، به شما امکان می‌دهد تا دما و رطوبت محیط را به بهترین نحو کنترل کنید.

 ویژگی‌های کلیدی:

 اتصالات لوله‌کشی: لوله‌کشی داخلی واحد به سمت بالا طراحی شده است که به آسانی نصب و نگهداری کمک می‌کند.

 عایق لوله‌ها:عایق مورد استفاده در این محصول عاری از CFC بوده و به صورت تمام‌سطح بر روی شیرها و نقاط حساس چسبانده شده است.

این عایق مقاوم در برابر اکثر مواد شیمیایی است و برای محیط‌های شیمیایی مناسب می‌باشد.

مطابق با استاندارد DIN 53 428 تست شده و از نظر آتش‌سوزی طبق استاندارد DIN 4102B1، به سختی قابل اشتعال است.

دارای ویژگی‌های خودخاموش‌شوندگی و عدم انتقال آتش است.

عایق همچنین دارای ضریب انتقال حرارتی بسیار پایینی است که به بهینه‌سازی مصرف انرژی کمک می‌کند.

قاب، بدنه و پنل‌ها:

واحد به صورت کامل و بسته‌بندی شده عرضه می‌شود و دارای ساختاری خودپشتیبان است.

بدنه و قطعات قاب از فولاد گالوانیزه گرم یا پوشش پودری با کیفیت بالا ساخته شده‌اند.

پنل‌ها امکان دسترسی آسان به قسمت‌های تعمیر و نگهداری را فراهم می‌کنند و دارای قفل‌های ایمنی هستند که از دسترسی غیرمجاز جلوگیری می‌کند.

فیلتر هوا:

فیلتر هوا در سمت مکش قرار دارد و دارای سطح فیلتر بزرگ، افت فشار کم و طول عمر بالا است.

طبق استاندارد ISO Coarse 60% و با عمق 47 میلیمتر طراحی شده است.

سیستم مانیتورینگ فیلتر با سوئیچ فشار تفاضلی، اخطارهای بصری و صوتی را ارائه می‌دهد.

فن سانتریفیوژ EC با عملکرد بالا:

این سیستم دارای پنج فن EC است که با طراحی خاص، ارتعاش و نویز کمتری تولید می‌کند.

فن‌ها دارای پره‌های منحنی معکوس و از جنس پلاستیک تقویت‌شده با فیبر شیشه‌ای هستند که دوام و کارایی بالایی را تضمین می‌کند.

موتور فن دارای حفاظت IP54 و قابلیت تنظیم سرعت الکترونیکی است.

معرفی کمد سوئیچ (Switch Cabinet)

کمد سوئیچ یک عنصر اساسی در سیستم‌های الکتریکی است که تمامی بارهای الکتریکی و عناصر کنترلی را در خود جای می‌دهد. این محصول با طراحی مطابق با استاندارد DIN EN 602041، اطمینان از ایمنی و کارایی بالای سیستم‌های الکتریکی را تضمین می‌کند.

ویژگی‌های کلیدی:

1. دسترسی آسان: کمد سوئیچ در قسمت بالایی پشتی واحد تهویه مطبوع قرار دارد و با درب پشتی به راحتی قابل دسترسی برای انجام تعمیرات و نگهداری است.

2. قابلیت چرخش: این کمد به گونه‌ای طراحی شده است که به راحتی می‌تواند بچرخد و این ویژگی نه تنها دسترسی به اجزا را تسهیل می‌کند، بلکه مقاومت هوا در حین کارکرد واحد را نیز کاهش می‌دهد.

3. پوشش محافظ: بر روی پنل کنترل یک پوشش محافظ قرار دارد تا از تماس ناخواسته با اجزای کمد سوئیچ جلوگیری شود.

4. چیدمان بهینه: اجزای بار و کنترل به گونه‌ای مرتب شده‌اند که فضای کمی را اشغال کنند و در عین حال وضوح عملکرد را حفظ نمایند.

5. حفاظت در برابر اضافه بار: تمامی مصرف‌کننده‌های تک‌فاز و سه‌فاز با استفاده از فیلترهای محافظ مدار در برابر اضافه بار و اتصال کوتاه، مطابق با استانداردهای IEC/EN 606471، 2 و 41 محافظت می‌شوند.

6. پایش فیلتر: این کمد دارای یک مانیتور فیلتر است که به کاربر امکان می‌دهد وضعیت فیلترها را به راحتی زیر نظر داشته باشد.

7. کلید اصلی واحد: سوئیچ اصلی (3 قطبی) که به صورت کارخانه‌ای نصب شده است، می‌تواند از خارج از پوشش کمد سوئیچ عمل شود و قفل گردد.

8. نظم در سیم‌کشی: تمامی سیم‌کشی‌ها برای قطع‌کننده موتور، کنتاکتورها و اجزای کنترلی به صورت مرتب در کانال‌های کابل قرار گرفته‌اند.

9. نصب آسان: بخش بار بر روی ریل DIN یا سیستم باس بار نصب شده و به منبع تغذیه اصلی در محل متصل می‌شود.

10. درجه حفاظت: این کمد با درجه حفاظت IP20 طراحی شده است که ایمنی و قابلیت اطمینان آن را افزایش می‌دهد.

11. جهت تغذیه: مشتری می‌تواند جهت تأمین انرژی واحد را از پایین یا بالا انتخاب کند، که این انعطاف‌پذیری به نصب و راه‌اندازی آسان‌تر کمک می‌کند.

معرفی سیستم کنترل C7000 (CompTrol C7000)

سیستم کنترل C7000، یک راهکار پیشرفته برای مدیریت و کنترل واحدهای تهویه مطبوع است. این سیستم شامل یک کنترل‌کننده I/O به نام C7000 و بوردهای گسترش‌دهنده متناسب با نیازهای عملکردی مختلف می‌باشد. این محصول برای اطمینان از کارایی و عملکرد بهینه در محیط‌های مختلف طراحی شده است.

مشخصات کلیدی C7000IOController:

ولتاژ تأمین: 24 ولت AC با تحمل ±15%

رابط I/Oboard: EIA485 (RS485) برای ارتباطات داخلی

رابط خدمات و پرینتر: EIA232 (RS232) برای ارتباط با دستگاه‌های جانبی

ورودی‌های حسگر: 4 ورودی با قابلیت دریافت سیگنال‌های 020 mA، 420 mA یا 010 V

ورودی‌های هشدار: 11 ورودی هشدار با نمایش وضعیت از طریق LED

خروجی‌های آنالوگ: 4 خروجی آنالوگ (010 VDC) با حداکثر بار 20 mA

خروجی‌های دیجیتال: 7 خروجی دیجیتال (رله با تماس دو طرفه) با حداکثر جریان 6 A و نمایش وضعیت از طریق LED

بورد گسترش آنالوگ:

ورودی‌های آنالوگ: 4 ورودی عمومی آنالوگ با قابلیت پشتیبانی از حسگرهای غیرفعال (010V، 0/420mA، و حسگرهای PT100، PT1000، PTC)

خروجی‌های آنالوگ: 4 خروجی آنالوگ (010 VDC) با حداکثر بار 20 mA

بورد گسترش EIA485 (EBUS)

طراحی شده برای اتصال به BMS در سیستم‌هایی که از C7000 Advanced استفاده نمی‌کنند.

ارتباط داخلی از طریق پروتکل Modbus.

ویژگی‌های C7000IOController:

 عملیات خودکار یا دستی: امکان راه‌اندازی خودکار یا دستی پس از قطع برق و تأخیر در شروع واحد.

 اختصاص آزاد ورودی‌ها و خروجی‌ها: تخصیص آزاد به ورودی‌ها و خروجی‌های دیجیتال و آنالوگ.

 هشدار خدمات: هشدار برای سرویس‌دهی طبق زمان‌های مشخص.

 عملیات دستی: امکان کنترل دستی واحدهای مختلف.

 عملیات روز و شب: قابلیت تنظیم برای کار در شب و روز.

 ضبط هشدارها: ثبت تا 200 هشدار با زمان و تاریخ.

 ضبط دما و رطوبت: امکان ضبط تا 1440 داده دما و رطوبت با مقیاس‌پذیری آزاد.

 تنظیمات هشدار: قابلیت تأخیر در هشدار و اولویت‌بندی.

 پورت RS232: برای خدمات و بارگذاری نرم‌افزار، با قابلیت چاپ پروتکل‌های هشدار و مقادیر دما/رطوبت.

 رابط RS485: برای اتصال به رابط کاربری C7000AdvancedTerminal.

کنترل و نظارت بر عملکرد:

در صورت تجهیز به گزینه‌های مورد نیاز، این سیستم قادر به کنترل و نظارت بر موارد زیر می‌باشد:

 سرمایش و رطوبت‌زدایی

 کنترل و نظارت بر محدودیت‌های دمایی: نظارت بر دمای هوای برگشتی و هوای تأمین و رطوبت هوای تأمین.

 نظارت بر سیگنال‌های مختلف: شامل جریان هوا، سرعت فن، کمپرسور، فیلتر، تشخیص آب، نظارت بر فاز، اندازه‌گیری هدایت الکتریکی، UPS، خنک‌کننده خشک، سیستم اعلام حریق، پمپ‌ها و 4 هشدار کمکی (هشدارهای خارجی).

مدارک و تحویل:

واحدهای تهویه مطبوع با مدارک زیر ارسال می‌شوند:

 دفترچه راهنمای دستورالعمل‌های عملیاتی به زبان محلی

 دفترچه راهنمای دستورالعمل‌های نگهداری

 راهنمای سریع برای سیستم کنترلر C7000 به زبان محلی

 دیاگرام سیم‌کشی شامل برگه اطلاعات الکتریکی و لیست کابل‌ها

 دیاگرام تبرید

 لیست قطعات یدکی

 گواهی CE  اعلام انطباق

 گواهی تست عملکرد نهایی، تست ایمنی و تست عملکرد واحد.

بسته‌بندی واحد تهویه مطبوع بر روی یک پالت چوبی انجام شده و در برابر لغزش و آسیب‌های مکانیکی ایمن شده است. نصب، راه‌اندازی، بررسی عملکرد نهایی و آموزش اپراتور بخشی از حجم تحویل نمی‌باشد.

کندانسور خارجی KSV045A22p، دارای سیستم خنک‌کننده هوا. مبردهای مجاز: R410A

سطح صدا : S

یک کندانسور برای هر مدار مبرد، شامل:

 بدنه خودایستا و مقاوم در برابر خوردگی از جنس آلومینیوم، کلاس حفاظتی IP 44

 کویل ساخته شده از لوله‌های مسی با پره‌های آلومینیومی پرس‌شده.

 فن محوری با قفسه مشبک در طراحی ضد خوردگی و ضد آب، بدون نیاز به نگهداری

 به‌طور کامل سیم‌کشی شده، کنترل‌شده توسط یک کنترل‌کننده سرعت با سنسور فشار در خط گاز داغ

 کلید اصلی برای اتصال به منبع تغذیه، مقاوم در برابر جت آب طبق استاندارد IP 65.

یک شیر شریدری در خط گاز داغ برای اتصال یک گیج فشار به منظور تنظیم کنترل‌کننده سرعت توسط پرسنل نگهداری قرار دارد.

مشخصات فنی:

 تامین ولتاژ: 230/1/5060 V/Ph/Hz

 تعداد فن‌ها: 2

 حداکثر فشار عملیاتی: 40 بار

کنترل‌کننده سرعت

 تنظیم فشار برای حداکثر سرعت

 سوئیچ برای رفتار در زیر محدوده تناسبی (قطع/حداقل سرعت)

 محدوده تنظیم: محدوده تناسبی: حداقل سرعت: 16 تا 39 بار، 8 بار (ثابت)، 45% (50Hz) / 35% (60Hz)

 دمای محیط: 45 تا +55 درجه سانتی‌گراد

 حفاظت: IP 54

پایه‌های کندانسور به‌صورت مونتاژ نشده ارائه می‌شوند و نیاز به نصب در محل دارند.

سیستم تشخیص آب شامل حسگری که از اجزای زیر تشکیل شده است:

 ماژول تشخیص آب (نصب شده در کابین برق)

 الکترود حسگر

 ولتاژ کاری ۲۴VAC

 حساسیت قابل تنظیم بین ۵ کیلو اهم و ۴۵۰ کیلو اهم

الکترود حسگر باید در کف بلند در محل نصب شود. در صورت تشخیص آب، یک هشدار به کنترلر ارسال شده و سیستم رطوبت‌زایی (در صورت وجود) خاموش می‌شود.

محدودیت‌ها:

 امپدانس قابل قبول کابل: ۱۰۰ نانو فاراد بر کیلومتر

 حداکثر طول کابل: ۲۰۰ متر

خاموش شدن توسط آلارم آتش‌سوزی خارجی با ریست در ترمینال کنترلر:

 خاموش شدن واحد به وسیله سیگنال خارجی "آلارم آتش"

 ورودی سیگنال آلارم آتش از طریق تماس بدون ولتاژ در محل بر روی ترمینال‌های موجود در جعبه الکتریکی دستگاه

 نمایش هشدار در ترمینال کنترلر

 خاموش شدن فن‌ها از طریق کنتاکتور اضافی در جعبه الکتریکی

 ریست آلارم قبل از راه‌اندازی مجدد واحد الزامی است

حسگر رطوبت برای  CyberRow

 حسگر تماسی با تبدیل اندازه‌گیری

 حسگر رطوبت برای کنترل رطوبت در صورت عملکرد رطوبت‌زای بخاری یا برای نشان دادن رطوبت هوای ورودی

 نصب حسگر در خروجی هوای واحد تهویه مطبوع و اندازه‌گیری رطوبت نسبی هوا

 نوع حسگر: حسگر رطوبت دیجیتال قابل کالیبراسیون با فیلتر غشایی برای حفاظت حسگر

 حسگر با ثبات درازمدت، مقاوم در برابر شبنم، با هیستریس کوچک

 کلاس حفاظتی III مطابق با EN 60730

 دامنه اندازه‌گیری: ۰ تا ۱۰۰٪ رطوبت نسبی

۳ حسگر دما، هوای ورودی، به صورت جداگانه تحویل می‌شود (شامل ۸ متر کابل):

 با توجه به استثنای استاندارد، ۳ حسگر دمای هوای ورودی به صورت جداگانه تحویل می‌شوند.

 حسگرها باید در محل به سیستم کنترلر از طریق کابل اتصال (طول: ۸ متر) که بخشی از حجم تحویل است، متصل شوند.

 برای نظارت و کنترل دمای هوای ورودی از قفسه‌هایی که دورترین فاصله را از واحد تهویه مطبوع دارند.

سیستم کنترل پیشرفته C7000  پروتکل Modbus RTU

رابط کاربری اضافی برای سیستم کنترل C7000: نمایشگر گرافیکی و اتصال به BMS

مشخصات فنی ترمینال:

 منبع تغذیه: 24 VAC

 مصرف برق: 14 VA

 دمای عملکرد: 5°C ... 40°C

ویژگی‌ها:

 نمایشگر LCD بزرگ با نور پس‌زمینه

 نمایشگر LCD در ارتفاع 1.55 متر قرار دارد

 ورودی کنترل از طریق 5 کلید

 قابلیت کنترل تا 19 کنترلر IOC7000 از طریق فناوری ویندوز

 رابط کاربری افزونگی با استفاده از حداکثر 19 C7000AT

 منو به 12 زبان

 سیگنال‌های بصری و صوتی برای رویدادها

 انتقال هشدار از طریق SMS و ایمیل (نیازمند گزینه‌های اضافی)

رابط‌ها:

 RS232  پورت خدماتی (SubD 9) برای پیکربندی

 RS485  برای باس ورودی/خروجی داخلی Stulz

 RS232 یا RS485 برای اتصال به BMS

پروتکل:

 Modbus RTU

 تنها 50 نقطه داده می‌تواند درخواست شود

برد ورودی/خروجی آنالوگ (EAIO):

 4 ورودی آنالوگ یونیورسال، برای حسگرهای پسیو (010V، 0/420mA، 4 سیمه: PT100، PT1000، PTC)

 4 خروجی آنالوگ: 010 VDC؛ بار حداکثر 20 mA

برد ورودی/خروجی دیجیتال (EDIO):

 8 ورودی هشدار: 24 VAC/DC (+ 24V = بدون هشدار)

 6 خروجی دیجیتال (رله‌ها با تماس دو طرفه)، 24 VAC، حداکثر 6A

 2 خروجی PWM، توان خروجی: 24V DC / 500 mA
