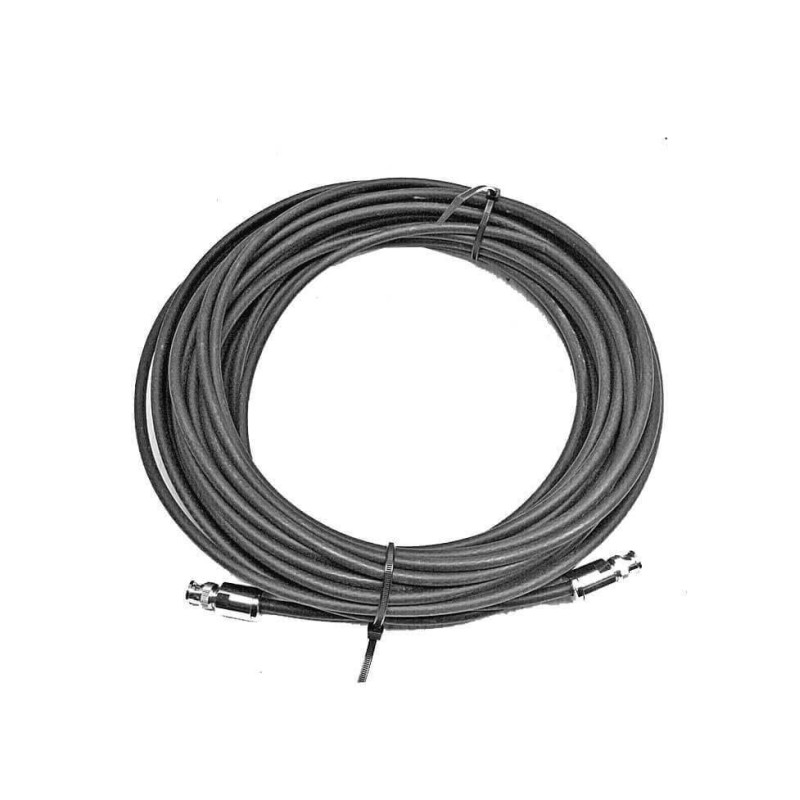

کابل تایم سرور GNSS هوپف آلمانKA1101B

کابل تایم سرور GNSS

کابل کواکسیال LSZH تایم سرور یک نوع کابل کواکسیال است که برای اتصال تجهیزات تایم سرور به آنتن استفاده می‌شود. این کابل توسط شرکت تایم سرور تولید می‌شود و در سیستم‌های ارتباطات و شبکه‌های کامپیوتری استفاده می‌شود.

LSZH مخفف عبارت Low Smoke Zero Halogen است که به معنای کاهش دود، عدم حاوی هالوژن و کاهش سمیت است. این نوع کابل در صورت بروز حریق، دود کمتری تولید می‌کند و همچنین حاوی مواد سمی نیست که می‌تواند برای افراد و محیط زیست آسیب‌رسان باشد.

طول کابل به دلیل فرکانس بالا و قدرت سیگنال کم محدود شده است. با استفاده از تکرار کننده می توان آن را طولانی کرد.

طول کابل های تایم سرور هوپف به همراه رابط محافظت در برابر صاعقه و برقگیر به ترتیب شامل متراژ های زیر است  :

20+5 متر

45+5 متر

95+5 متر

همچنین کابل  های تایم سرور هوپف آلمان دارای BNC استاندارد مونتاژ شده در کارخانه میباشد.

ترکیب انواع کابل های مختلف در یک پیکربندی آنتن امکان پذیر نیست.

کابل hopf low loss LSZH1 KA110109 جایگزین کابل مخصوص GPS hopf KA110107 شده است.

کانکتورهای BNC ST001106 مورد استفاده برای کابل ویژه hopf GPS KA110107 نیز برای کابل جدید hopf کم اتلاف LSZH KA110109 مناسب هستند.

نصب کابل

هنگام گذاشتن کابل باید به نکات زیر توجه ویژه ای داشت:

• کانکتورهای کواکسیال نباید آسیب ببینند یا کثیف شوند. اتصالات باید با فویل پلاستیکی محافظت شود.

• شعاع خمش کابل نباید کمتر از 50 میلی متر باشد.

• هیچ بخشی از کابل نباید فشرده شود و همچنین نباید پوشش عایق آسیب ببیند.

کابل از طریق پایه آنتن تغذیه می شود و از طریق یک کانکتور کواکسیال به آنتن متصل می شود. برای گذاشتن کابل ها می توان آن را جدا کرد. برای انجام این کار، پیچ‌های آلن روی پایه آنتن برداشته می‌شود و دیش بلند می‌شود.

کابل نباید در مجاورت سایر کابل های HF، کنترل یا برق نصب شود. تداخل رادیویی ساطع شده از این کابل ها ممکن است به دلیل قدرت دریافت بسیار کم، در دریافت GPS اختلال ایجاد کند.

Antenna Cable RG59 / low loss LSZH / plug

Cable lengths and cable types

.The cable length is restricted because of the high frequency and the low signal strength. It can be lengthened by using a repeater

At present two different types of cables are available allowing the following distances between antenna and electronics to be bridged

Cable length up to max. 25 m (82.0 ft): Using standard cable ring KA4017
Cable length over 25 m (82.0 ft): Using hopf LSZH cable KA110109

.The combination of different cable types within one antenna configuration is not possible

.hopf low loss LSZH1 cable KA110109 replaces hopf GPS special cable KA110107

.The BNC connectors ST001106 used for hopf GPS special cable KA110107 are also suitable for the new hopf low loss LSZH cable KA110109

Cable installation

:When laying the cable special attention must be paid to the following points

The coaxial connectors should not be damaged or soiled. The connections should be protected with plastic foil
The bending radius of the cable must not be less than 50 mm
No section of the cable should be squeezed nor should the insulation coating be damaged

The cable is fed through the antenna base and connected to the antenna via a coaxial connector .To lay the cables this can be disconnected. To do this the Allan screws on the antenna base are removed and the dish is lifted off

The cable must not be installed in the vicinity of other HF-, control or power cables. The emitted radio interference from these cables may interfere with GPS reception because of the extremely low reception power
