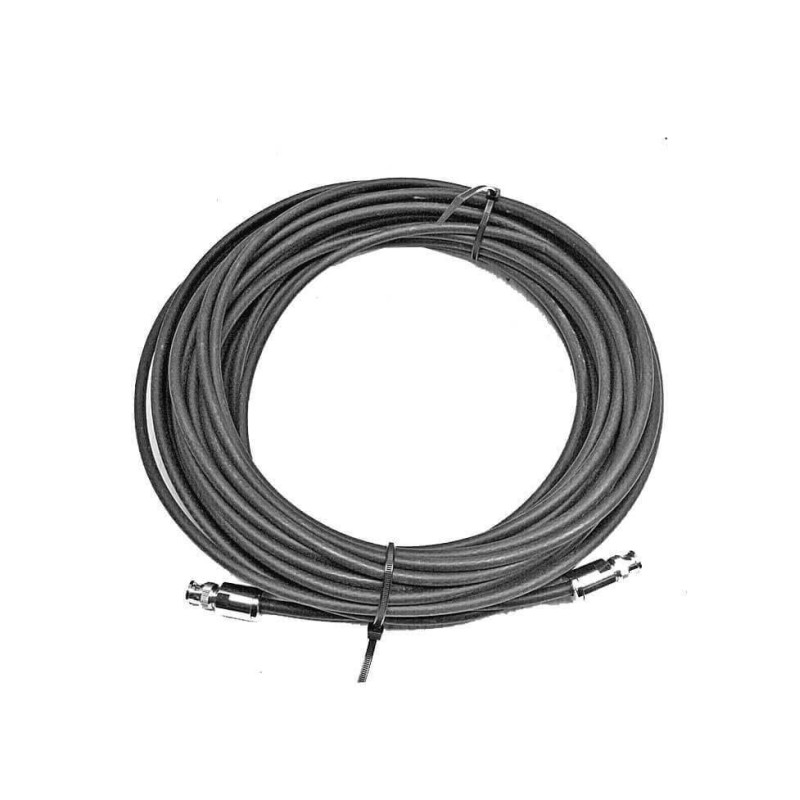

KA1101B HOPF GNSS vaxt server kabeli

Cable lengths and cable types

The cable length is restricted because of the high frequency and the low signal strength. It can be lengthened by using a repeater.

At present two different types of cables are available allowing the following distances between antenna and electronics to be bridged:

• Cable length up to max. 25 m (82.0 ft): Using standard cable ring KA4017
• Cable length over 25 m (82.0 ft): Using hopf LSZH cable KA110109

The combination of different cable types within one antenna configuration is not possible.

hopf low loss LSZH1 cable KA110109 replaces hopf GPS special cable KA110107

GNSS server vaxt kabeli

hopf Elektronik GmbH 1972-ci ildə Almaniyada təsis edilib. Bu şirkət vaxt sinxronizasiyası sahəsində etibarlı və bacarıqlı tərəfdaşınızdır. 45 ildən artıqdır ki, hopf Elektronik GmbH yüksək dəqiqliyə malik “vaxt arayışı sistemləri” işləyib hazırlayır, istehsal edir və satır. Dünyanın tanınmış şirkətləri yüksək dəqiqlikli siqnalların, sənaye proqramlarının, kompüter şəbəkələrinin, sənaye şəbəkələrinin sinxronizasiyası və vaxtı və ya mürəkkəb sənaye layihələrinin həyata keçirilməsi üçün HOPF "Almaniya"nın innovativ məhsullarından istifadə edirlər.

Şirkətimizin hər bir əməkdaşı hopf-un uğurunda əsas rol oynayır. Biz hər bir insanın ləyaqətinə və hüquqlarına, işgüzar əlaqələrimiz olan xalqların və mədəniyyətlərin mədəni, mənəvi, sosial-siyasi müxtəlifliyinə hörmətlə yanaşırıq.

Hopf brendinin vaxt istinad sistemlərinə aşağıdakılar daxildir:

Sənaye cihazlarının, qoruyucu relelərin, SCADA sistemlərinin, informasiya texnologiyaları və şəbəkələrinin (İT) və əməliyyat texnologiyasının (OT) sinxronizasiyası və vaxtı təyin etmək üçün yüksək dəqiqlikli siqnalların çıxarılması üçün mərkəzi saat sistemləri və vaxt server aksesuarları.

8100 Seriyası Məhsullar: Kritik infrastruktur tətbiqləri üçün modul GNSS seriyası

Hepta 8030 seriyalı məhsullar: Enerji və avtomatlaşdırma sənayesi tətbiqləri üçün Rackmount GNSS montaj seriyası

NTS 8030 seriyası məhsullar: Enerji və avtomatlaşdırma sənayesi tətbiqləri üçün GNSS panel dəmir yolu quraşdırma seriyası

6890 məhsul seriyası: Dəqiq tətbiqlər və çox rəqabətli qiymət üçün GNSS panel dəmir yolu montaj seriyası

8024 seriyası məhsullar: GNSS rels montaj seriyası, sifariş qeydiyyatına əsaslanan müxtəlif protokollar və portlarla

Vaxt bölgüsü sistemləri

Elektrik və optik siqnalların və ya vaxt protokollarının paylanması və çevrilməsi üçün siqnal və protokol çeviricisi

Aksesuarlar

Amerika - Çin - Rusiya - Avropanın GNSS peykləri əsasında yerüstü siqnal mənbələrindən çox dəqiq vaxt siqnallarını qəbul etmək üçün quraşdırma avadanlığı, elektrik mühafizəsi və cihazları və kabelləri olan anten sistemləri

İkinci dərəcəli saatlar

Analoq və rəqəmsal saat elan məlumatlarını göstərir. İctimai infrastruktur obyektlərinin vaxtı və tarixi

Antenna Cable RG59 / low loss LSZH / plug

Cable lengths and cable types

The cable length is restricted because of the high frequency and the low signal strength. It can be lengthened by using a repeater.

At present two different types of cables are available allowing the following distances between antenna and electronics to be bridged:

Cable length up to max. 25 m (82.0 ft): Using standard cable ring KA4017

Cable length over 25 m (82.0 ft): Using hopf LSZH cable KA110109

The combination of different cable types within one antenna configuration is not possible.

hopf low loss LSZH1 cable KA110109 replaces hopf GPS special cable KA110107.

The BNC connectors ST001106 used for hopf GPS special cable KA110107 are also suitable for the new hopf low loss LSZH cable KA110109.

Cable installation

When laying the cable special attention must be paid to the following points:

The coaxial connectors should not be damaged or soiled. The connections should be protected with plastic foil.

The bending radius of the cable must not be less than 50 mm.

No section of the cable should be squeezed nor should the insulation coating be damaged

The cable is fed through the antenna base and connected to the antenna via a coaxial connector. To lay the cables this can be disconnected. To do this the Allan screws on the antenna base are removed and the dish is lifted off.

The cable must not be installed in the vicinity of other HF-, control or power cables. The emitted radio interference from these cables may interfere with GPS reception because of the extremely low reception power.
