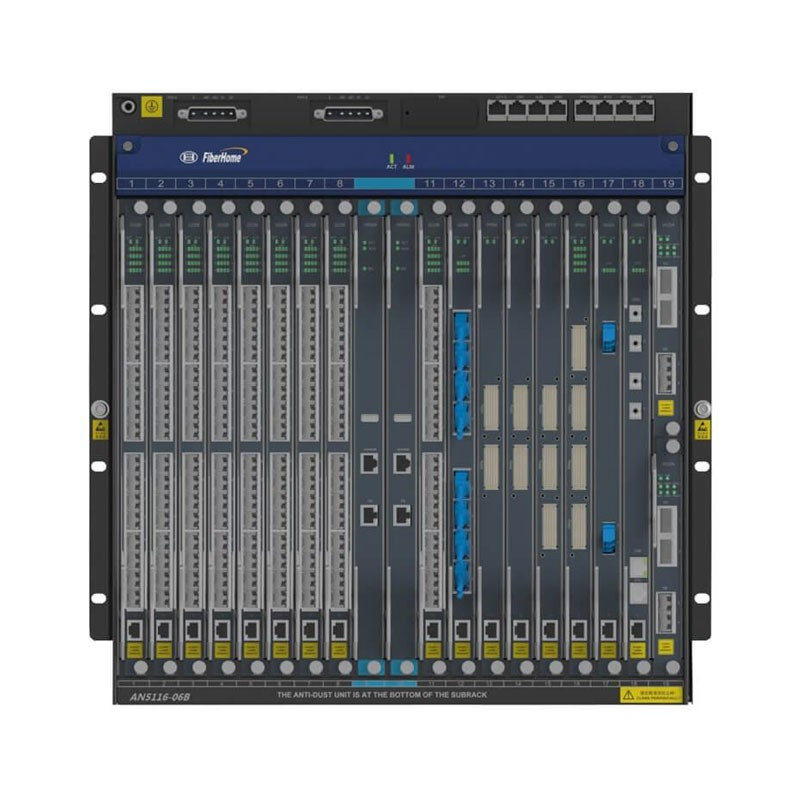

مرکز OLT فایبرهوم پارت نامبر AN5116-06B

مرکز کنترل OLT برند فایبرهوم با پارت نامبر AN5116-06B یکی از بزرگترین OLT های برند فایبرهوم میباشد که برای دسترسی به شبکه های GPON شهری از ان استفاده می شود. OLT با پارت نامبر AN5116-06B برند فایبرهوم یکی از پیشرفته ترین تجهیزات FTTX است . این OLT با نسبت تقسیم هر پورت 1:64 و 1:128 میتواند تاهزاران کاربر را بر اساس تعداد کارت سرویس اضافه پشتیبانی کند. همچنین این دستگاه میتواند بصورت 10GPON یا P2P پیکربندی شود.OLT برند فایبرهوم با پارت نامبر AN5116-06B میتواند تا حداکثر 16 کارت سرویس و core الحاقی با کارت سرویس 8 یا 16 پورت GPONو نهایت 32 هزار و 700 کاربر را در داخل خود جای دهد. ظرفیت سوئیچینگ core  در این OLT به میزان 1000 گیگابیت در ثانیه و ظرفیت باس ان 5.12 ترابیت میباشد. قابلیت های اپلینک AN5116-06B شامل 4 پورت 10GE و 24 پورتGE ترکیب مسی و فیبرنوری و 128  پورت E1 و 8 پورت STM-1 است.

تعداد

مرکز کنترل OLT برند فایبرهوم با پارت نامبر AN5116-06B از قابلیت های فراوانی در زیرساخت های شبکه تحت فیبر نوری برخوردار است. OLT برند فایبرهوم با پارت نامبر AN5116-06B قابلیت اتصال 16  کارتcore  و PON که هر کارت 8 یا 16 پورت میباشد که هر پورت تا 64  یا 128 کاربر و نهایت حدود 32 هزار و 700 کاربر را پشتیبانی مینماید .
خدمات قابل ارائه بر روی این OLT برای هزاران کاربر شهری شامل خدمات اترنت، خدمات CATV،  تلفن هوشمندNGN (MGCP/H.248/SIP)، خدمات TDM، خدمات پخش برایIPTV و VODکه از مهمترین نیازهای شبکه های ارتباطی امروزی محسوب می‌شوند، میباشد. این خدمات به کاربران امکان می‌دهند تا به صورت مطمئن و با کیفیت بالا به ارتباطات شبکه دسترسی داشته باشند. از آنجا که تقاضا برای این خدمات رو به افزایش است، ارائه دهندگان خدمات شبکه های ارتباطی باید به دنبال بهبود و گسترش این خدمات باشند تا توانایی رقابت با دیگران را داشته باشند.
این محصول یک واسط ارتباطی بسیار قابل اعتماد و قابل اطمینان است که امکان اتصال تا 4 عدد10 GE اپتیکالیا 12 عدد GE اپتیکالیا12 عدد GE الکتریکالیا 128 عدد E1یا 8 عدد STM-1 را فراهم می کند. این امکانات واسط ارتباطی این محصول را به یکی از بهترین گزینه ها برای اتصالات اپلینک تبدیل کرده است. از طرفی، قابلیت اتصال اپلینک اپتیکال و الکتریکال به تعداد زیاد، این محصول را برای محیط های شبکه های بزرگ و پیچیده مناسب می کند.
کارت های سرویس این OLT قابلیت پشتیبانی تا بیش از 60 کیلومتر فاصله تا کاربر نهایی را دارد. این کارت های از SFP  های فیبر نوری نوع B+  و C+ و C++ پشتیبانی می کنند. طول موج این OLT در 1310 نانومتر در گیرنده ، 1550 نانومتر و 1490 نانومتر میباشد. این OLT در تکنولوژی GPON دارای نرخ اپلود و دانلود 1.244 گیگابیت و 2.488 گیگابیت و در EPON دارای نرخ آپلود و دانلود 1.25 گیگابیت و 1.25 گیگابیت میباشد.
این OLT در دمای عملیاتی -10 درجه سانتیگراد تا 55 درجه سانتیگراد و دمای ذخیره سازی -40 درجه سانتیگراد تا 65 درجه سانتیگراد و رطوبت محیطی 5 درصد تا 95 درصد کار می کند.
در ویژگی های قابلیت اعتماد،  AN5116-06Bدارای دو ورودی تامین انرژی برای هر زیر‌رک به منظور ایجاد اعتماد است. همچنین دارای دو کارت کنترلر برای هر زیر‌رک برای ایجاد اعتماد است. همچنین دارای دو کارت ارتباطی برای هر زیر‌رک برای ایجاد اعتماد است. همچنین دارای مکانیزم حفاظت داخلییا بین پورت PON برای ایجاد اعتماد است. مصرف برق (پیکربندی کامل) 850 وات (پرشده)، تامین برق -48 ولت DC (-40 ولت تا -57 ولت) است.

Product Details
AN5116-06B Hybrid Platform provides these key features and benefits:
Super Access Ability
High capacity and Density carrier-class GPON platforms supporting 256 GPON ports or 64 XGPON ports, switch card capacity of 3.84T and backplane bus capacity of 5.12T
Support 6*GE /1*10GE + 4*GE/ 2*10GE + 2*GE/4*10GE(optical or electrical).
Support STM-1/E1 private uplink interface and up to 16×16GE downlink P2P interfaces.
It has capability to support split-ratio of 1:32/64/128 long haul transmission and CLASS C+ optical module.

Multi-service Access
Provide Internet/ Voice/ IPTV/ CATV/ TDM services.
Support IEEE 1588v2 protocol and 1PPS+TOD Clock interface.
Support OSPF, VRRP and RIP L3 protocols.
Unified platform of MSAN/GPON/10G PON/P2P for FTTX Smooth evolution.

High Reliability Optimization Design
Standard 19” inches cabinet supporting 16 service slots.
Full front card and front access design.
Support hot plug for all cards and PON modules.
Support redundancy error-check protection for services, controller and uplink cards.
End-to-end protection, uplink ports RSTP/LACP protection and downlink PON port millisecond level switch protection.

Green Energy
The overall power consumption is lower than the average industry level
Use the high performance and low power consumption chip.
8-level intelligent temperature control fan and support idle ports sleeping mode and energy saving.

Typical Application Scenarios
The AN5116-06B is suitable for the application of FTTH / FTTB / FTTC / FTTM/ etc., and it is usually placed in a residential community or a central office.

محتوای دیتاشیت

OLT-ONU

نوع دستگاه
OLT
نوع کاربری
عمومی
پروتکل دستگاه
EPON , GPON , XG-PON , 10G EPON , GE P2P , STM-1 , E1 , CATV
تعداد پورت دسترسی
256
سرعت پورت دسترسی
1.2G-2.4G Gpon/Epon , 10G , 1G
تعداد پورت Uplink
up to 16
سرعت پورت آپلینک
1G , 10G , E1 , STM-1
سرویس های قابل پشتیبانی
IPTV , VOIP , VPN , Internet , Home application , QOS
ظرفیت سوئیچینگ
5T
اسلات برای کارت های کنترل
2
اسلات برای کارت های برق
2 , تغذیه اضافی
اسلات برای کارت های خدمات
16

16 محصول دیگر در همین دسته

مشخصات فنی

OLT-ONU

نوع دستگاه OLT
نوع کاربری عمومی
پروتکل دستگاه EPON, GPON, XG-PON, 10G EPON, GE P2P, STM-1, E1, CATV
تعداد پورت دسترسی 256
سرعت پورت دسترسی 1.2G-2.4G Gpon/Epon, 10G, 1G
تعداد پورت Uplink up to 16
سرعت پورت آپلینک 1G, 10G, E1, STM-1
سرویس های قابل پشتیبانی IPTV, VOIP, VPN, Internet, Home application , QOS
ظرفیت سوئیچینگ 5T
اسلات برای کارت های کنترل 2
اسلات برای کارت های برق 2, تغذیه اضافی
اسلات برای کارت های خدمات 16
