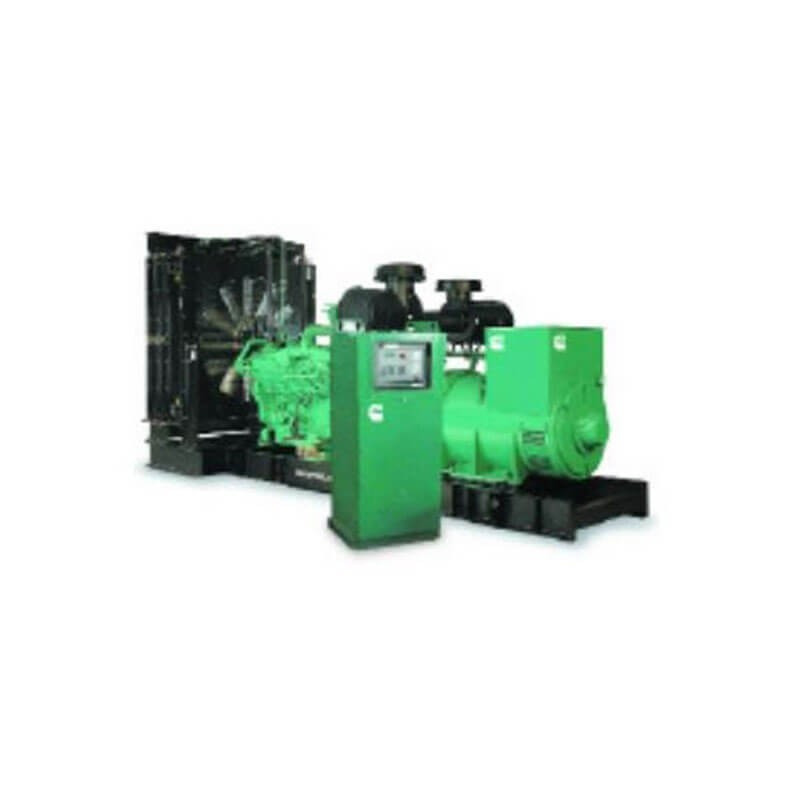

دیزل ژنراتور2500KVA کامینز C2500D5

قابل اعتماد و بادوام

موتور دیزلی Cummins® 'سری QSK60' (جهش کوانتومی در فناوری محصول) با میل لنگ قوی قابل بازیافت، میله اتصال با استحکام بالا، سیستم سوخت الکترونیکی کامل تزریق فشار بالا، سیستم خنک کننده 2 پمپی 2 حلقه. مجموعه های مولد سری QSK60 قابل اعتمادتر و بادوام تر هستند. موتورها میلیون ها ساعت در برخی از شرایط سخت دنیا کار کرده اند. موتورهای فعلی به طور مرتب با فناوری های جدید برای عملکرد بهتر و صرفه جویی ارتقا می یابند. گواه نهایی عملکرد برتر و قابلیت اطمینان این واقعیت است که Cummins® این موتورها را در هند تولید می کند.

گارانتی بی نظیر

مجموعه‌های تولید موتور دیزل سری QSK60 Cummins یک راه‌حل واقعاً مقرون‌به‌صرفه برای نیازهای بلندمدت برق با پشتیبانی بهترین صنعت، 2 سال / 5000 ساعت گارانتی، برای کل مجموعه ژنراتور است. با تجربه برتر در فناوری، قابلیت طراحی، تعهد، قابلیت اطمینان و کیفیت، ما 5 سال یا 5000 ساعت (شامل بیش از 2 سال) گارانتی بی بدیل را در 5 جزء حیاتی (5C) موتور - سرسیلندر، میل بادامک، میل لنگ، سیلندر ارائه می دهیم. بلوک، میله اتصال در برابر نقص ساخت (گارانتی 5C فقط برای محصول منبع هند ارائه می شود.

مزیت کامینز

ویژگی‌های خاص موتورهای سری K50 کامینز مانند انژکتورهای ESTC (کنترل‌های زمان‌بندی الکتریکی گام‌های الکتریکی)، خنک‌کننده با دمای پایین، محفظه تجمع مربعی، توربوشارژ بهینه‌شده و میل بادامک سنگین دقیق، این موتورها را به بهترین راندمان سوخت استثنایی در تمام محدوده عملیاتی تبدیل می‌کند.

تضمین قدرت تک منبع

طراحی، ساخت و تست موتور، دینام و سایر لوازم جانبی توسط شرکت های گروه کامینز برای عملکرد بهینه انجام می شود و توسط یک شبکه پشتیبانی محصول در سراسر کشور با مسئولیت یک منبع واحد برای کل بسته پشتیبانی می شود.

محدوده استاندارد

موتور: Cummins® 'سری QSK60' تزریق الکترونیکی کامل، موتور آب خنک، 16 سیلندر، 4 زمانه، دارای امتیاز 1500 RPM، مطابق با ISO 3046 / IS 13018 دارای مشخصات زیر است:

• لوازم الکترونیکی کامل کامینز

• انژکتورهای HPI کامینز

• توربوشارژر کامینز، منیفولد اگزوز تنظیم شده پالس، اتصالات انعطاف پذیر اگزوز فولاد ضد زنگ (4 توربو)

• رادیاتور یا مبدل حرارتی، بازدارنده مایع خنک کننده

• خنک کننده روغن روان کننده نوع صفحه ای

• افترکولرهای بیرونی

• فیلترهای عنصر کاغذی با جریان کامل - سوخت، روغن روان کننده و بای پس

• پاک کننده هوای عنصر کاغذی قابل تعویض نوع خشک با نشانگر محدودیت

• محفظه فلایویل و فلایویل متناسب با دینام تک بلبرینگ

• موتور راه اندازی – برقی،

• دینام شارژ باتری

• کنترلر ژنست مبتنی بر ریزپردازنده Cummins PowerCommand®

• ابتدا روغن روان کننده را پر کنید

دینام: دینام براشلس استمفورد

• به طور جداگانه هیجان زده، خود تنظیم شده است

• میدان گردان قطب برجسته

• یاتاقان تک / دوبل

• فناوری عایق آغشته به اپوکسی VPI

• بلبرینگ شیار عمیق قابل روغن کاری مجدد

• تحریک - بدون برس بر اساس PMG

• بخاری و RTD و BTD - (بدون اسکنر)

تجهیزات جانبی:

• صدا خفه کن مناسب برای کاهش نویز بهینه شده است

• ریل پایه محکم

• 990 لیتر. مخزن سوخت ایستاده آزاد

•باتری هایی با سرنخ ها و پایانه های اتصال

اختیاری

موتور: مبدل حرارتی، بدون خنک، 398 لیتر. تابه روغن

صفحه کنترل: PC3.3

-Bargraph برای پنل PC3.3 با کیلووات، ضریب توان، فرکانس، جریان، ولتاژ - ریموت HMI

پانل کنترل AMF، شارژر باتری، پنل راه‌اندازی از راه دور/خودکار، پانل همگام‌سازی خودکار/دستی، اعلام صوتی/بصری برای خطاها، رله‌های خروجی کمکی و اعلام‌کننده‌های راه دور

صفحه کنترل:

PowerCommand® PC 3.3 با MLD

سیستم کنترل PowerCommand® یک سیستم کنترل مجموعه ژنراتور مبتنی بر ریزپردازنده یکپارچه است که تنظیم ولتاژ، حفاظت موتور، حفاظت دینام، رابط اپراتور و حاکمیت هم زمان را ارائه می دهد.

AmpSentryTM- شامل حفاظت یکپارچه AmpSentryTM است که طیف کاملی از عملکرد حفاظتی دینام را ارائه می دهد که با دینام ارائه شده مطابقت دارد.

مدیریت قدرت- عملکرد کنترل، نظارت، آزمایش و یک سیستم کنترل هوشمند راه اندازی را فراهم می کند.

روش کنترل پیشرفته– سنجش سه فاز، تنظیم ولتاژ تصحیح شده با موج کامل مبتنی بر FET و خروجی PWM برای عملکرد پایدار با انواع بار.

رابط ارتباطات– کنترل به صورت استاندارد با رابط PCCNet و Modbus ارائه می شود.

مطابق با مقررات– نمونه اولیه آزمایش شده: مطابق با UL، CSA و CE.

سرویس- ابزار سرویس مبتنی بر کامپیوتر InPower™ برای تشخیص دقیق، راه‌اندازی، ثبت داده‌ها و شبیه‌سازی خطا در دسترس است.

طراحی قابل اعتماد- برای عملیات قابل اعتماد در محیط های سخت.

پشتیبانی چند زبانه

مستقل از کامپیوتر/لپ تاپ برای راه اندازی

ویژگی های پنل اپراتور

ویژگی های پنل اپراتور– پانل اپراتور، علاوه بر دینام، داده های Utility/ AC Bus را نمایش می دهد.

توابع اپراتور/نمایشگر

• LCD با نور پس زمینه LED گرافیکی 320 x 240 پیکسل با نمودار نواری برای نمایش پارامترهای الکتریکی

• کلیدهای خودکار، دستی، استارت، توقف، تنظیم مجدد خطا و تست لامپ / سوئیچ لامپ پنل

• صفحه نمایش عددی آلفا با دکمه های فشاری

• لامپ‌های LED نشان‌دهنده کارکرد ژنراتور، راه‌اندازی از راه دور، غیر خودکار، خاموش شدن معمول، هشدار مشترک، حالت اجرای دستی، حالت خودکار و توقف

توابع کنترل موازی

• همگام سازی فرکانس دیجیتال و تطبیق ولتاژ

• کنترل های اشتراک بار kW و kvar هم زمان

• Droop kW و kvar کنترل

• بررسی همگام سازی

• موازی سازی طولانی (پیک تراشیدن/بار پایه)

• کنترل دیجیتال انتقال قدرت (AMF) عملیات انتقال بار را در حالت انتقال باز یا بسته یا انتقال نرم (رمپینگ) فراهم می کند.

داده های دینام

• ولت AC خط به خنثی و خط به خط

• جریان AC 3 فاز

• فرکانس

• kW، kvar، ضریب توان kVA (سه فاز و کل)

داده های موتور

• ولتاژ DC

• سرعت موتور

• فشار روغن روغن

• دمای مایع خنک کننده/ سطح پایین

• داده های جامع FAE (در صورت لزوم)

داده های دیگر

• داده های مدل Genset

• شروع تلاش، شروع، ساعت اجرا، کیلووات ساعت

• نمایه بار (ساعات کار در % بار در 5% افزایش)

• تاریخچه خطا

• ثبت داده ها و شبیه سازی خطا (نیاز به InPower)

توابع کنترل استاندارد

حاکمیت دیجیتال

• گاورنر الکترونیک دیجیتال یکپارچه هم زمان

• حاکمیت دینامیکی دما

تنظیم ولتاژ دیجیتال

• رگولاتور دیجیتال الکترونیکی یکپارچه ولتاژ

• سنجش خط به خط 3 فاز، 4 سیم

• تطبیق گشتاور قابل تنظیم

حفاظت AC AmpSentryTM

• رله محافظ AmpSentryTM

• قطع جریان بیش از حد و اتصال کوتاه

• هشدار بیش از حد فعلی

• تنظیم خطای تک فاز و سه فاز

• خاموشی بیش از حد و کم ولتاژ

• خاموشی بیش از حد و کمتر از فرکانس

• هشدار اضافه بار با تماس زنگ

• برق معکوس و خاموش شدن وار معکوس

• اضافه بار میدان

حفاظت موتور

• نظارت، حفاظت و تست ولتاژ باتری

• خاموش شدن بیش از سرعت

• هشدار فشار پایین روغن و خاموش شدن

• هشدار دمای مایع خنک کننده بالا و خاموش شدن

• هشدار یا خاموشی سطح پایین مایع خنک کننده

• هشدار دمای پایین مایع خنک کننده

• عدم شروع (از طریق میل لنگ) خاموش شدن

• عدم موفقیت در خاموش شدن میل لنگ

• Cranking lockout

• نشانگر خرابی سنسور

• هشدار یا خاموشی سطح سوخت پایین

ویژگی های MLD

• شروع/توقف وابسته به بار

• تساوی ساعت اجرا

• ساخته شده در منطق

• تنظیم MLD تک نقطه

• نظارت بر سیستم

• بدون استاد

• شروع از راه دور تک نقطه ای

• ورودی بار پیش بینی

• صفحه نمایش های اختصاصی

پیشنهادات مخابراتی

• هشدار کد خطا در ایمیل و پیامک

• خدمات مشاوره

• نظارت بر سطح سوخت در ایمیل و پیامک

• مانیتورینگ مرکزی ژنراتورهای متعدد

• تولید گزارش های خودکار

Reliable and Durable

Cummins® ‘QSK60 series’ (Quantum leap in product technology) diesel engine with strong regrindable crankshaft, high strength connecting rod, high pressure injection full authority electronic fuel system, 2 pump 2 loop coolant system. ‘QSK60 series’ generating sets are more reliable and durable. Engines have clocked millions of hours operating in some of the world’s most demanding conditions. Current engines are regularly upgraded with new technologies for better performance and economy. The ultimate proof of superior performance and reliability is the fact that Cummins® manufactures these engines in India.

Unmatched Warranty

Cummins® ‘QSK60 series’ diesel engine generating sets are a truly cost effective solution to long term power need backed by industry best, 2 years / 5000 hrs warranty, for the entire generating set. With superior experience in technology , design capability, commitment, reliability and quality we offer an unmatched 5 years or 5000 hours (including above 2 years) warranty coverage on 5 critical components (5C) of the engine – Cylinder Head, Camshaft, Crankshaft, Cylinder Block, Connecting Rod against manufacturing defect ( 5C warranty is offered only for India source product.

Cummins Advantage

Special features of Cummins® ‘K50 series’ engines like ESTC (Electrical Step Timing Controls) injectors, low temperature aftercooler, square cumbustion chamber, optimised turbocharging and precision heavy duty camshaft make these engines the ultimate in exceptional fuel efficiency all across the operating range.

Single Source Power Assurance

Design, manufacture and testing of engine, alternator and other accessories is done by Cummins Group of companies for optimum performance and is backed by a countrywide product support network with a single source responsibility for the entire package.

Standard Scope

Engine: Cummins® ‘QSK60 series’ full authority electronic injection, water cooled engine, 16 cylinder, 4 stroke, rated at 1500 RPM, conforming to ISO 3046 /IS 13018 has the following specifications:

• Cummins Full Authority electronics

• Cummins HPI injectors

 • Cummins turbocharger, pulse tuned exhaust manifold, stainless steel exhaust flexible connections (4 Turbos)

• Radiator or heat exchanger, coolant inhibitor

• Plate type lube oil cooler

• Outboard aftercoolers

• Full flow paper element filters - fuel, lube oil and bypass

 • Dry type replaceable paper element air cleaner with restriction indicator

 • Flywheel housing & flywheel to suit single bearing alternator

• Starting motor – Electric,

• battery charging alternator

 • Cummins PowerCommand® microprocessor based genset controller

• First fill lube oil

Alternator:

Stamford brushless alternator

• Seperately excited, self-regulated

• Salient pole revolving field

• Single  / double bearing

• VPI epoxy impregnated insulation technology

• Re-greasable deep groove Single bearing

• Excitation - PMG based brushless

 • Space heater & RTD & BTD - (without scanner)

Accessories:

• Silencer suitably optimized to reduce noise

• Sturdy base rail

• 990 ltrs. free standing fuel tank

 •Batteries with connecting leads and terminals

Optionals

Engine: Heat exchanger, No cool, 398 lts. oil pan

Control Panel: PC3.3

-Bargraph For PC3.3 Panel with kW, Power factor, Frequency,Current, Voltage     -Remote HMI

AMF control panel, Battery charger, Remote/Auto start panel, Auto/ Manual synchronizing panel, Audio/Visual annunciation for faults, Auxiliary output relays and remote annunciators

Control panel:

PowerCommand® PC 3.3 with MLD

The PowerCommand® control system is an integrated microprocessor based generator set control system providing voltage regulation, engine protection, alternator protection, operator interface and isochronous governing.

AmpSentryTM

 – Includes integral AmpSentryTM protection, which provides a full range of alternator protection function which are matched to the alternator provided.

Power Management

– Control function provides battery monitoring, testing and a smart starting control system.

Advanced Control Methodology

– Three-phase sensing, FET based full wave rectified voltage regulation and a PWM output for stable operation with all load types.

Communications Interface

– Control comes standard with PCCNet and Modbus interface.

Regulation Compliant

– Prototype tested: UL, CSA and CE compliant.

Service

- InPower™ PC-based service tool available for detailed diagnostics, setup, data logging and fault simulation.

Reliable Design

– For reliable operations in harsh environment.

Multi-language support

Independent of PC/ laptop for setting up

Operator panel features

Operator Panel Features – The operator panel, in addition to the alternator, displays the Utility/ AC Bus data.

Operator/ Display Functions

• 320 x 240 pixels graphic LED backlight LCD with bar graph for displaying electrical parameters

• Auto, manual, start, stop, fault reset and lamp test/panel lamp switches

• Alpha-numeric display with pushbuttons

• LED lamps indicating genset running, remote start, not in auto, common shutdown, common warning, manual run mode, auto mode and stop

Paralleling Control Functions

• Digital frequency synchronization and voltage matching

• Isochronous kW and kvar load sharing controls

• Droop kW and kvar control

• Sync check

• Extended paralleling (Peak Shave/Base Load)

• Digital power transfer control (AMF) provides load transfer operation in open or closed transition or soft (ramping) transfer mode

Alternator Data

• Line-to-neutral and line-to-line AC volts

• 3-phase AC current

• Frequency

• kW, kvar, power factor kVA (three phase and total)

Engine Data

• DC voltage

• Engine speed

• Lube oil pressure

• Coolant temperature/ low level

• Comprehensive FAE data (where applicable)

Other Data

• Genset model data

• Start attempts, starts, running hours, kW hours

• Load profile (operating hours at % load in 5% increments)

• Fault history

• Data logging and fault simulation (requires InPower)

Standard control functions

Digital Governing

• Integrated digital electronic isochronous governor

• Temperature dynamic governing

Digital Voltage Regulation

• Integrated digital electronic voltage regulator

• 3-phase, 4-wire line-to-line sensing

• Configurable torque matching

AmpSentryTM AC Protection

• AmpSentryTM protective relay

• Over current and short circuit shutdown

• Over current warning

• Single and three phase fault regulation

• Over and under voltage shutdown

• Over and under frequency shutdown

• Overload warning with alarm contact

• Reverse power and reverse var shutdown

• Field overload

Engine protection

• Battery voltage monitoring, protection and testing

• Over speed shutdown

• Low oil pressure warning and shutdown

• High coolant temperature warning and shutdown

• Low coolant level warning or shutdown

• Low coolant temperature warning

• Fail to start (over crank) shutdown

• Fail to crank shutdown

• Cranking lockout

• Sensor failure indication

• Low fuel level warning or shutdown

MLD features

• Load dependent start/stop

• Run hour equalization

• Built-in Logic

• Single point MLD setting

• System monitoring

• Master-less

• Single point remote start

• Predictive Load input

• Dedicated screens

Telematics Offerings

• Fault Code Alerts on Email & SMS

 • Advisory Services

• Fuel Level Monitoring on Email & SMS

• Multiple Gensets Central Monitoring

 • Automatic Reports Generation
