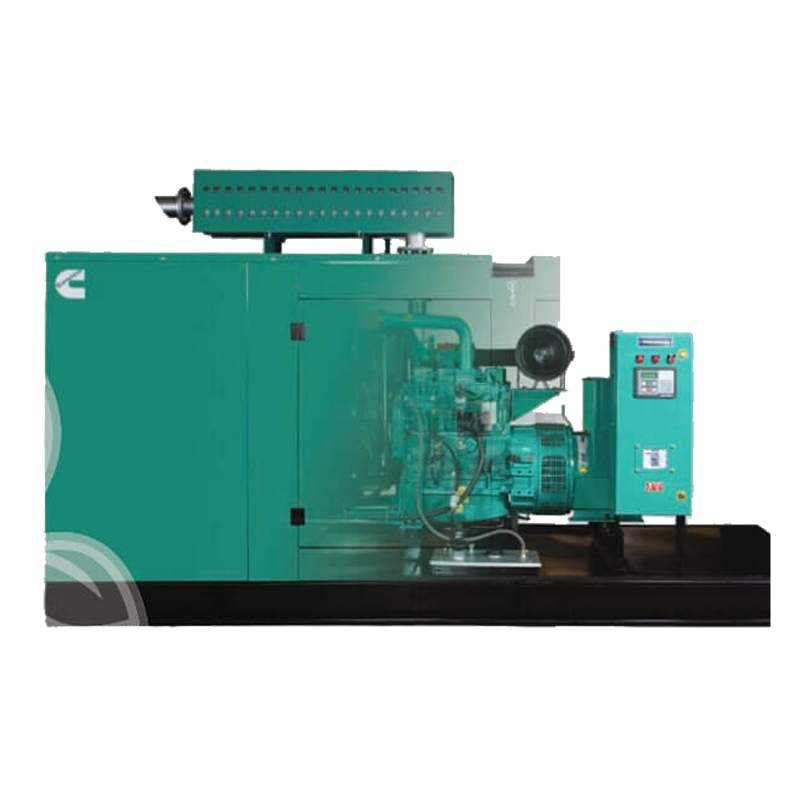

دیزل ژنراتور 82.5KVA کامینز C82.5D5P

آخرین فناوری و عملکرد بی نظیر

• موتور مقاوم سری Cummins® B3.9 و مجموعه دیزل ژنراتور با دینام استمفورد در کلاس جهان

• فناوری پیشرفته درون سیلندر برای برآورده کردن آخرین هنجارهای انتشار بدون هیچ گونه دستگاه پس از تصفیه.

• بهترین پاسخ گذرا در کلاس با ظرفیت بارگذاری بلوک 100٪

• زیبایی شناسی هوشمند و پرداخت برتر

• اندازه جمع و جور با نسبت بهینه قدرت به وزن

قدرت دوستدار محیط زیست

• موتور فن آوری تعریف کلاس برای پاسخگویی به آزمایش های دقیق انتشار اگزوز مطابق با هنجارهای اصلاح شده MoEF طراحی شده است، بنابراین قدرت سازگار با محیط زیست را ارائه می دهد.

• کامینز®مجموعه های دیزل ژنراتور با کمترین سطح نویز در محدوده خود موجود هستند

کمترین هزینه عملیاتی و گارانتی جامع

• محصول بسیار قابل اعتماد و بادوام

• همه عناصر طوری طراحی شده اند که با هم کار کنند تا کارایی را حتی در بارهای جزئی به حداکثر برسانند و مزیت کمترین هزینه های عملیاتی را ارائه دهند.

• 500 ساعت / 1 سال فاصله خدمات

• صنعت بهترین ضمانت جامع در کلاس را برای کل بسته شامل اجزای لاستیکی تایید کرد

تضمین قدرت تک منبع

• تمام اجزای اصلی–موتور، دینام، سیستم کنترل و سایبان توسط شرکت کامینز هند طراحی، تولید و آزمایش شده است.

• بهترین و بزرگترین شبکه پشتیبانی مشتری در هند، قادر به ارائه خدمات شبانه روزی و پشتیبانی لوازم یدکی

• همه این چیزها کنار هم، کامینز®تضمین برق تک منبعی را به شما ارائه می دهد

موتور

• کامینز®سری 3.9B  ،4 سیلندر خطی 4 زمانه موتور خنک کننده رادیاتور

• سیستم حمل و نقل هوا به خوبی طراحی شده است

-نوع خشک، پاک کننده هوای عنصر کاغذی قابل تعویض با نشانگر محدودیت

 -پس از خنک شدن هوا به هوا

-توربوشارژر بهینه شده برای افزایش قابلیت های ارتفاع

• مصرف سوخت بهینه با

-پمپ بنزین خطی با فرمان مکانیکی

-روی فیلتر بنزین بچرخید

• سیستم رادیاتور انتگرال استاندارد، طراحی و آزمایش شده برای 50درجهدمای محیط C

• چرخش جریان کامل روی فیلتر روغن روان کننده

• ابتدا روغن و مایع خنک کننده را پر کنید

• موتور استارت برقی با ویژگی درگیری استارت نرم

• دینام شارژ باتری

• باتری 1×12 ولت DC

آلترناتور

• قاب دینام Stamford S2L1D-G4 از cummins Generator Technologies

• نوع بدون براش، محافظ صفحه، میدان گردان، دینام خود تحریک مطابق با IS/IEC 60034-1

• سیم پیچ اختصاصی 3 فاز با 6 پایانه برای اتصال بیرون آورده شده است

• قابلیت راه اندازی بهتر موتور

• بهترین کارایی کلاس

• طراحی فشرده با یاتاقان های مهر و موم شده برای عمر طولانی تر و نگهداری کمتر

• آغشته به تمام اجزای زخم برای استحکام مکانیکی بهتر

• AVR دیجیتال

صفحه کنترل

پانل کنترل با ورق CRCA گیج 14/16 ساخته شده است و دارای پوشش پودری برای پوشش ضد آب و هوا و ماندگاری طولانی است. کنترل پنل از قسمت های زیر تشکیل شده است:

• کنترلر PSO600

• اتوبوس آلومینیومی با ظرفیت مناسب با پایانه های ورودی/خروجی

• نشانگر لامپ برای'بارگذاری روشن» و «تنظیم در حال اجرا»

• فیوزهای ابزار به درستی سیم کشی شده و فرل شده اند

• MCCB با درجه بندی مناسب با حفاظت اضافه بار و اتصال کوتاه

ویژگی های PSO600

کنترل Cummins PowerStart™ PSO600 یک سیستم نظارت و کنترل مجموعه ژنراتور مبتنی بر ریزپردازنده است. عملکرد AMF داخلی است و این کنترل شامل یک رابط اپراتور بصری است که امکان کنترل کامل مجموعه ژنراتور و همچنین اندازه‌گیری سیستم، اعلام خطا، پیکربندی و تشخیص را فراهم می‌کند.

• عملکرد AMF

• رابط اپراتور بصری که شامل صفحه نمایش گرافیکی 128X64 پیکسل با نور پس زمینه LED با سوئیچ های نرم لمسی است. نشانه ها - مجموعه ژنراتور، چراغ وضعیت ابزار.

• شروع-ایست از راه دور

• اندازه گیری موتور: فشار روغن، دمای موتور، ولتاژ شروع باتری، ساعت کار موتور

• اندازه گیری دینام AC: ولتاژ LL و ولتاژ LN، جریان (فاز و کل)، kVA (فاز و کل) و فرکانس. کیلووات ساعت، کل و در هر فاز (کیلووات و کیلوولت آمپر)، PF، ولتاژ برق و فرکانس.

• حفاظت موتور: فشار روغن روغن کم، دمای مایع خنک‌کننده بالا/پایین، ولتاژ بیش از/زیر/ضعیف باتری، خرابی در میل لنگ/ استارت، خرابی سنسور، قفل شدن میل لنگ، سطح سوخت پایین.

• حفاظت از دینام AC: بیش از / کمتر از ولتاژ، بیش از / کمتر از فرکانس، از دست دادن سنجش AC. سرعت بیش از حد، جریان بیش از حد.

• ثبت داده ها: ساعت موتور، ساعت کنترل و حداکثر 5 کد خطای اخیر

• کنترل شمع تابش قابل تنظیم

• کارکرد 12/24 ولت DC

• حالت خواب

• رابط مدباس (RS485 RTU)

• گواهینامه های سازگار با InPower (ابزار خدمات مبتنی بر رایانه) الزامات ISO، EN، Mil Std را برآورده می کند. و استانداردهای CE صدا خفه کن درجه بیمارستان با کلاهک باران که به طور مناسب بهینه شده است تا استانداردهای انتشار نویز دقیق تعیین شده توسط MoEF / CPCB را برآورده کند.

• هشدار سررسید تعمیر و نگهداری بر اساس زمان کارکرد موتور و تاریخ سررسید

• زمانبندی ورزش

• ورودی آنالوگ 4-20 میلی آمپر سازگار برای سنسور فشار روغن و سنسور سطح سوخت

صدا خفه کن

• صدا خفه کن درجه بیمارستان به طور مناسب برای مطابقت با استانداردهای انتشار نویز دقیق تعیین شده توسط MoEF / CPCB بهینه شده است

چیدمان نصب

• موتور و دینام بر روی یک قاب پایه ساخته شده از MS با پدهای AVM نصب شده اند.

• قاب پایه با مخزن سوخت یکپارچه با دریچه تخلیه، دریچه هوا، اتصال ورودی و خروجی، نشانگر سطح و پیش بینی تمیز کردن ارائه شده است.

اختیاری

• موتور: گاورنر الکترونیک

• صفحه کنترل:

- PC 1.1

- PC 3.3

- پنل بارگراف برای کامپیوتر 3.3 با کیلووات، ضریب توان، فرکانس، جریان، ولتاژ-ریموت HMI

محفظه آکوستیک

• طراحی ویژه برای برآورده کردن هنجارهای سختگیرانه MoEF/CPCB 75 dBA @ 1mtr در بار 75٪ در شرایط میدان آزاد

• محفظه آکوستیک از ورق های CRCA در سایه سبز مینسل و یک قاب پایه ساختاری/ورق فلزی رنگ شده به رنگ مشکی ساخته شده است.

• مواد عایق صوتی با درجه جذب صدا و ضد حریق با کیفیت بالا (فوم PU) مطابق با استاندارد IS 8183

• بلند کردن دو نقطه برای جابجایی آسان در محل مشتری

• طراحی شده تا قابلیت سرویس دهی بهینه را داشته باشد

• دریچه های ورودی هوا که به طور ویژه برای کار در بار نامی طراحی شده اند

• ساخته شده بر روی دستگاه های CNC ویژه برای ثبات در کیفیت و طرز کار

• فرآیند پیش تصفیه 11 مخزن و پوشش پودری مقاوم در برابر اشعه ماوراء بنفش تمام قطعات برای مقاومت در برابر محیط شدید

• استفاده از سخت افزار ویژه برای طول عمر بیشتر

• یک ظاهر طراحی شده هم سطح - بدون پیش بینی

• تخلیه مایعات برای روغن و سوخت

• ترتیب پر کردن سوخت در داخل محفظه

Latest Technology and Unmatched Performance

• The Cummins® B3.9 series rugged engine and world class Stamford alternator powered diesel generator set

• Advanced in-cylinder technology to meet latest emission norms without any after-treatment device.

• Best in class transient response  with 100% block loading capacity

 • Smart aesthetic and superior finish

 • Compact in size with optimum power to weight ratio

Environment Friendly Power

• Class defining technology engine is designed to meet stringent exhaust emission tests as per revised MoEF norms, thus offering environment friendly power.

 • The Cummins® diesel generator sets are available with the lowest noise levels in its range

Lowest Operating Cost and Comprehensive Warranty

• Highly reliable and durable product

• All elements are designed to work together to maximize efficiency even at part loads, offering the advantage of lowest operating costs.

• 500 Hours/ 1 year service interval

• Industry acknowledged best-in-class comprehensive warranty on the entire package including rubber components

Single Source Power Assurance

• All the major components – the engine, alternator, control system and canopy are designed, manufactured and tested by Cummins India.

• Best and largest customer support network in India, capable of providing round-the-clock service and spares support

• All these things put together, Cummins® offers you SINGLE SOURCE POWER ASSURANCE

Engine

• Cummins® B3.9 series, 4 cylinder, In-line 4 stroke, radiator cooled engine

• Well designed air handling system with

— Dry type, Replacable paper element air cleaner with restriction indicator

 — Air to air aftercooling

— Optimised turbocharger for increased altitude capabilities

• Optimised fuel consumtion with

— Inline fuel pump with mechanical governing

— Spin on fuel filter

• Standard integral set-mounted radiator system, designed and tested for 50°C ambient temperatures

• Full flow spin on lube oil filter

• First fill of lube oil and coolant

• Electrical starter motor with soft start engagement feature

• Battery charging alternator

• 1 X 12 V DC battery

Alternator

• Stamford S2L1D-G4 alternator frames from cummins Generator Technologies

• Brushless type, Screen protected, Revolving field, Self excited alternator conforming to IS/IEC 60034-1

• 3 Phase dedicated winding with 6 terminals brought out for connection

• Better motor starting capability

• Best in class efficiency

• Compact design with sealed bearings for longer life and lesser maintenance

• Impregnation on all wound components for better mechanical strength

 • Digital AVR

Control Panel

Control panel is manufactured with 14/16 gauge CRCA sheet and is powder coated for weather-proof and long lasting finish. The control panel consists of the following parts:

• PSO600 controller

• Aluminum bus bars with suitable capacity with incoming/ outgoing terminals

• Indicating lamps for ‘Load ON’ and ‘Set Running’

• Instrument fuses duly wired and ferruled

• MCCB of suitable rating with overload and short circuit protections

PSO600 Features

Cummins PowerStart™ PSO600 control is a microprocessor based generator set monitoring and control system. AMF Functionality is inbuilt and this control includes an intuitive operator interface that allows for complete generator set control as well as system metering, fault annunciation, configuration, and diagnostics.

• AMF Functionality

• Intuitive operator interface which includes LED backlit 128X64 pixel graphic display with tactile feel soft-switches. Indications - Generator set, Utility Status Lamp.

• Remote start-stop

• Engine Metering: Oil pressure, Engine temperature, Starting battery voltage, Engine running hours

• AC Alternator Metering: L-L Voltage and L-N Voltage, Current (phase and total), kVA (phase and total) and Frequency. kwh, Total & per phase (kw & kVA), PF, Utility Voltage and Freq.

• Engine Protection: Low lube oil pressure, High/Low coolant temperature, Battery Over/Under/Weak Volts, Fail to Crank/ Start, Sensor failure, Cranking lockout, Low fuel level.

• AC Alternator Protection: Over/Under Voltage, Over/Under Frequency, Loss of AC sensing. Overspeed, Over Current.

• Data Logging: Engine hours, Control hours and upto 5 recent fault codes

• Configurable glow plug control

• 12/24 Volt DC operation

• Sleep mode

• Modbus interface (RS485 RTU)

• InPower compatible (PC based service tool) Certifications meets the requirement of relevant ISO , EN, Mil Std . and CE standards Hospital grade silencer with rain cap suitably optimized to meet stringent noise emission standards laid down by MoEF / CPCB

• Maintenance due alarm based on Engine Run Time and due date

• Exercisor scheduler

• 4-20mA analog input compatible for oil pressure sensor and fuel level sensor

Silencer

• Hospital grade silencer suitably optimized to meet stringent noise emission standards laid down by MoEF / CPCB

Mounting Arrangement

• Engine and alternator are mounted on a common MS fabricated base frame with AVM pads.

• Base frame with integral fuel tank is provided with drain plug, air vent, inlet and outlet connection, level indicator and provision for cleaning

Optional

• Engine: Electronic Governor

• Control Panel:

- PC 1.1

- PC 3.3

- Bargraph For PC 3.3 Panel with kw,Power factor, Frequency, Current,Voltage-Remote HMI

Acoustic Enclosure

• Specially designed to meet stringent MoEF/ CPCB norms of 75 dBA @ 1mtr at 75% load under free field conditions

• The acoustic enclosure is made of CRCA sheets in munsel green shade and a structural/ sheet metal base frame painted in black.

• High quality noise absorbant and fire-retardant grade acoustic Insulation material (P.U. Foam) complying to IS 8183

• Two point lifting for easy handling at customer site

• Designed to have optimum serviceability

• Air inlet louvers specially designed to operate at rated load

• Made on special purpose CNC machines for consistency in quality and workmanship

• 11 tank pretreatment process and UV resistant Powder Coating of all parts to withstand extreme environment

• Use of special hardware for longer life

• Flush styling - no projections

• Fluid drains for lube oil and fuel

• Fuel filling arrangement inside the enclosure
