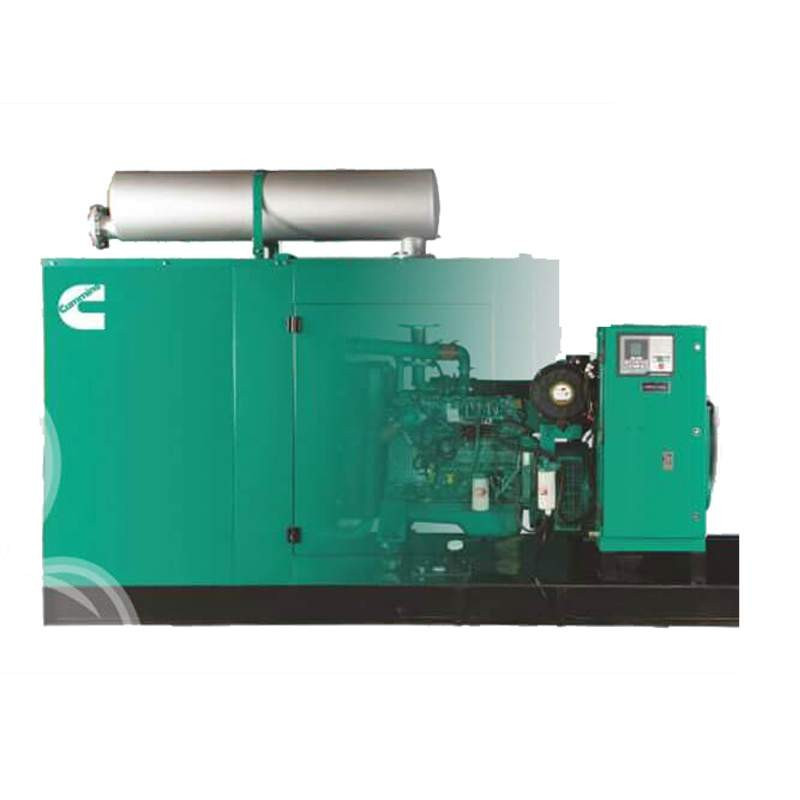

دیزل ژنراتور 250KVA کامینز C250D5P

آخرین محصول فناوری با پلتفرم جهانی کامینز

• موتور مقاوم سری Cummins® QSB6.7 و مجموعه دیزل ژنراتور با دینام استمفورد در کلاس جهانی

• تکنولوژی موتور کوانتومی تعریف کلاس با زیرسیستم کاملاً یکپارچه

• موتور الکترونیکی با اقتدار کامل

• فناوری پیشرفته درون سیلندر برای برآورده کردن آخرین هنجارهای انتشار بدون هیچ دستگاه پس از تصفیه

• زیبایی شناسی هوشمند و پرداخت برتر

• اندازه جمع و جور با نسبت بهینه قدرت به وزن

قدرت دوستدار محیط زیست

• موتور فن آوری تعریف کلاس برای پاسخگویی به آزمایش های دقیق انتشار اگزوز مطابق با هنجارهای اصلاح شده MoEF طراحی شده است، بنابراین قدرت سازگار با محیط زیست را ارائه می دهد.

• کامینز®مجموعه های دیزل ژنراتور با کمترین سطح نویز در محدوده خود موجود هستند

کمترین هزینه عملیاتی و گارانتی جامع

• محصول بسیار قابل اعتماد و بادوام

• همه عناصر طوری طراحی شده اند که با هم کار کنند تا کارایی را حتی در بارهای جزئی به حداکثر برسانند و مزیت کمترین هزینه های عملیاتی را ارائه دهند.

• 500 ساعت / 1 سال فاصله خدمات

• صنعت بهترین ضمانت جامع در کلاس را برای کل بسته شامل اجزای لاستیکی تایید کرد

تضمین قدرت تک منبع

• تمام اجزای اصلی–موتور، دینام، سیستم کنترل و سایبان توسط شرکت کامینز هند طراحی، تولید و آزمایش شده است.

• بهترین و بزرگترین شبکه پشتیبانی مشتری در هند،

• قابلیت ارائه خدمات شبانه روزی و پشتیبانی لوازم یدکی

• همه این چیزها کنار هم، کامینز®تضمین برق تک منبعی را به شما ارائه می دهد

موتور

• کامینز®سری QSB6.7، 6 سیلندر، خطی 4 زمانه، موتور خنک کننده رادیاتور

• موتور الکترونیکی با اقتدار کامل

• سیستم حمل و نقل هوا به خوبی طراحی شده است

-نوع خشک، کار سنگین، پاک کننده هوای عنصر کاغذی قابل تعویض با نشانگر محدودیت

 -پس از خنک شدن هوا به هوا

-توربوشارژر بهینه شده برای افزایش قابلیت های ارتفاع

• بهترین در کلاس مصرف سوخت با

- سیستم سوخت رسانی بوش H PCR با کنترل الکترونیکی کلاس A1

- سیستم فیلتر سوخت دوگانه: پیش فیلتر شامل جداکننده آب و سنسور Water In Fuel (WI F) و فیلتر اصلی

• سیستم رادیاتور انتگرال استاندارد، طراحی و آزمایش شده برای 50درجهدمای محیط C

• چرخش جریان کامل روی فیلتر روغن روان کننده

• ابتدا روغن و مایع خنک کننده را پر کنید

• موتور استارت برقی با ویژگی درگیری استارت نرم

• دینام شارژ باتری

• باتری 2 X 12 ولت DC

آلترناتور

• قاب دینام Stamford UC27 از شرکت cummins Generator Technologies

• نوع بدون براش، محافظ صفحه، میدان گردان، دینام خود تحریک مطابق با IS/IEC 60034-1

• سیم پیچ اختصاصی 3 فاز با 12 پایانه برای اتصال بیرون آورده شده است

• قابلیت راه اندازی بهتر موتور

• بهترین کارایی کلاس

• طراحی فشرده با یاتاقان های مهر و موم شده برای عمر طولانی تر و نگهداری کمتر

• آغشته به تمام اجزای زخم برای استحکام مکانیکی بهتر

صفحه کنترل

پانل کنترل با ورق CRCA گیج 14/16 ساخته شده است و برای پوشش ضد آب و هوا و ماندگاری طولانی با روکش پودری ساخته شده است. کنترل پنل از قسمت های زیر تشکیل شده است:

• کنترلر Power Command 1.1

• اتوبوس آلومینیومی با ظرفیت مناسب با پایانه های ورودی/خروجی

• نشانگر لامپ برای «بارگذاری روشن» و «تنظیم در حال اجرا»

• فیوزهای ابزار به درستی سیم کشی شده و فرل شده اند

• MCCB با درجه بندی مناسب با حفاظت اضافه بار و اتصال کوتاه

ویژگی های PowerCommand 1.1

سیستم کنترل PowerCommand یک سیستم نظارت، اندازه گیری و کنترل مجموعه ژنراتور مبتنی بر ریزپردازنده با صفحه نمایش LCD است که برای پاسخگویی به نیازهای مجموعه ژنراتورهای موتور محور امروزی طراحی شده است.

• رابط اپراتور بصری که شامل صفحه نمایش LCD با نور پس‌زمینه LED با سوئیچ‌های نرم لمسی و لامپ‌های LED وضعیت مجموعه ژنراتور AVR دیجیتال برای تحریک یا تحریک PMG با تطبیق گشتاور است.

• حاکمیت الکترونیک دیجیتال با جبران دما و راه اندازی هوشمند.

• رابط SAE J1939 با موتورهای Full Authority Electronic (FAE).

• شروع-ایست از راه دور

• اندازه گیری موتور: فشار روغن، دمای مایع خنک کننده، ولتاژ باتری، سرعت موتور

• اندازه گیری دینام AC: ولتاژ LL و ولتاژ LN، جریان (1 و 3 فاز)، ولت آمپر (فاز و کل) و فرکانس.

• حفاظت موتور: فشار روغن روغن کم، دمای مایع خنک کننده بالا/پایین، سرعت بیش از حد، ولتاژ بیش از حد/کمتر/ضعیف باتری، خرابی در میل لنگ/راه اندازی، خرابی سنسور.

• حفاظت از دینام AC: بیش از / کمتر از ولتاژ، فرکانس بیش از / کمتر، جریان بیش از حد، اتصال کوتاه و از دست دادن سنجش AC.

• ثبت داده ها: ساعت موتور، ساعت کنترل، روشن شدن موتور و حداکثر 10 کد خطای اخیر

• کنترل شمع تابش قابل تنظیم

• چرخه میل لنگ قابل تنظیم

• کارکرد 12 و 24 ولت DC

• حالت خواب

• ورودی/خروجی قابل برنامه ریزی (4 ورودی و 2 خروجی)، قابل ارتقا با ماژول های AUX101/102

• رابط مدباس (RS485 RTU)

• سازگار با InPower (ابزار خدمات مبتنی بر رایانه)

• گواهینامه ها - الزامات مربوط به استانداردهای UL، NFPA، ISO، IEC، Mil Std.، CE و CSA را برآورده می کند.

صدا خفه کن

• صدا خفه کن درجه بیمارستانی با کلاهک باران که به طور مناسب برای مطابقت با استانداردهای انتشار نویز دقیق تعیین شده توسط MoEF / CPCB بهینه شده است

چیدمان نصب

• موتور و دینام بر روی یک قاب پایه ساخته شده از MS با پدهای AVM نصب شده اند.

• قاب پایه با مخزن سوخت یکپارچه با دریچه تخلیه، دریچه هوا، اتصال ورودی و خروجی، نشانگر سطح و پیش بینی تمیز کردن ارائه شده است.

اختیاری

• موتور: بخاری خنک کننده

• دینام:PMG

• کنترل پنل: PC3.3،

-Bargraph برای پنل PC3.3 با کیلووات، ضریب توان، فرکانس، جریان، ولتاژ

- پس کولر هوا به هوا

- HMI از راه دور

محفظه آکوستیک

• طراحی ویژه برای برآورده کردن هنجارهای سختگیرانه MoEF/CPCB 75 dBA @ 1mtr در بار 75٪ در شرایط میدان آزاد

• محفظه آکوستیک از ورق های CRCA در سایه سبز مینسل و یک قاب پایه ساختاری/ورق فلزی رنگ شده به رنگ مشکی ساخته شده است.

• مواد عایق صوتی با درجه جذب صدا و ضد حریق با کیفیت بالا (فوم PU) مطابق با استاندارد IS 8183

• بلند کردن دو نقطه برای جابجایی آسان در محل مشتری

• طراحی شده تا قابلیت سرویس دهی بهینه را داشته باشد

• دریچه های ورودی هوا که به طور ویژه برای کار در بار نامی طراحی شده اند

• ساخته شده بر روی دستگاه های CNC ویژه برای ثبات در کیفیت و طرز کار

• فرآیند پیش تصفیه 11 مخزن و پوشش پودری مقاوم در برابر اشعه ماوراء بنفش تمام قطعات برای مقاومت در برابر محیط شدید

• استفاده از سخت افزار ویژه برای طول عمر بیشتر

• یک ظاهر طراحی شده هم سطح - بدون پیش بینی

• تخلیه مایعات برای روغن و سوخت

• ترتیب پر کردن سوخت در داخل محفظه

Latest Technology Product with Global Cummins Platform

• The Cummins® QSB6.7 series rugged engine and world class Stamford alternator powered diesel generator set

• Class defining Quantum engine technology with fully integrated subsystem

• Full Authority Electronic Engine

• Advanced in-cylinder technology to meet latest emission norms without any after-treatment device

• Smart aesthetic and superior finish

• Compact in size with optimum power to weight ratio

Environment Friendly Power

• Class defining technology engine is designed to meet stringent exhaust emission tests as per revised MoEF norms, thus offering environment friendly power.

• The Cummins® diesel generator sets are available with the lowest noise levels in its range

Lowest Operating Cost and Comprehensive Warranty

• Highly reliable and durable product

• All elements are designed to work together to maximize efficiency even at part loads, offering the advantage of lowest operating costs.

• 500 Hours/ 1 year service interval

• Industry acknowledged best-in-class comprehensive warranty on the entire package including rubber components

Single Source Power Assurance

• All the major components – the engine, alternator, control system and canopy are designed, manufactured and tested by Cummins India.

• Best and largest customer support network in India,

• Capable of providing round-the-clock service and spares support

• All these things put together, Cummins® offers you SINGLE SOURCE POWER ASSURANCE

Engine

• Cummins® QSB6.7 series, 6 cylinder, In-line 4 stroke, radiator cooled engine

• Full Authority Electronic Engine

• Well designed air handling system with

— Dry type, Heavy duty, Replacable paper element air cleaner with restriction indicator

 — Air to air aftercooling

— Optimised turbocharger for increased altitude capabilities

• Best in class fuel economy with

- Bosch H PCR fuel system with A1  class electronic governing

- Dual fuel filter system: Pre filter including water separator and Water In Fuel (WI F) sensor and main filter

• Standard integral set-mounted radiator system, designed and tested for 50°C ambient temperatures

• Full flow spin on lube oil filter

• First fill of lube oil and coolant

• Electrical starter motor with soft start engagement feature

• Battery charging alternator

• 2 X 12 V DC battery

Alternator

• Stamford UC27 alternator frames from cummins Generator Technologies

• Brushless type, Screen protected, Revolving field, Self excited alternator conforming to IS/IEC 60034-1

• 3 Phase dedicated  winding with 12 terminals brought out for connection

• Better motor starting capability

• Best in class efficiency

• Compact design with sealed bearings for longer life and lesser maintenance

• Impregnation on all wound components for better mechanical strength

Control Panel

Control panel is manufactured with 14/16 gauge CRCA sheet and is powder coated for weather-proof and long lasting finish. The control panel consists of the following parts:

• Power Command 1.1 Controller

• Aluminum bus bars with suitable capacity with incoming/ outgoing terminals

• Indicating lamps for ‘Load ON’ and ‘Set Running’

• Instrument fuses duly wired and ferruled

• MCCB of suitable rating with overload and short circuit protections

PowerCommand 1.1 features

The PowerCommand control system is a microprocessorbased generator set monitoring, metering and control system with LCD display designed to meet the demands of today’s engine driven generator sets

• Intuitive operator interface which includes LED backlit LCD display with tactile feel soft-switches & generator set status LED lamps Digital AVR for shunt or PMG excitation with torque matching.

• Digital electronic governing with temperature compensation and smart starting.

• SAE J1939 interface to Full Authority Electronic (FAE) engines.

• Remote start-stop

• Engine metering: Oil pressure, Coolant temperature, Battery voltage, Engine speed

 • AC Alternator metering: L-L Voltage and L-N Voltage, Current (1 and 3 phase), Volt-Amperes (phase and total) and Frequency.

• Engine protection: Low lube oil pressure, High/Low coolant temperature, Over speed, Battery Over/Under/Weak Volts, Fail to crank/start, Sensor failure.

• AC Alternator protection: Over/Under voltage, Over/Under frequency, Over current, Short circuit and Loss of AC sensing.

• Data logging: Engine hours, Control hours, Engine starts and upto 10 recent fault codes

• Configurable glow plug control

• Configurable cycle cranking

• 12 and 24 Volt DC operation

• Sleep mode

• Programmable I/Os (4 inputs and 2 outputs), expandable with AUX101/102 modules

• Modbus interface (RS485 RTU)

• InPower compatible (PC based service tool)

• Certifications - meets the requirement of relevant UL, NFPA, ISO, IEC, Mil Std., CE and CSA standards

Silencer

•  Hospital grade silencer with rain cap suitably optimised to meet stringent noise emission standards laid down by MoEF / CPCB

Mounting Arrangement

• Engine and alternator are mounted on a common MS fabricated base frame with AVM pads.

• Base frame with integral fuel tank is provided with drain plug, air vent, inlet and outlet connection, level indicator and provision for cleaning

Optional

• Engine: Coolant heater

• Alternator: PMG

• Control Panel: PC3.3,

 -Bargraph For PC3.3 Panel with kW, Power factor, Frequency, Current, Voltage

 - Air to air aftercooler

 - Remote HMI.

Acoustic Enclosure

• Specially designed to meet stringent MoEF/ CPCB norms of 75 dBA @ 1mtr at 75% load under free field conditions

• The acoustic enclosure is made of CRCA sheets in munsel green shade and a structural/ sheet metal base frame painted in black.

• High quality noise absorbant and fire-retardant grade acoustic Insulation material (P.U. Foam) complying to IS 8183

• Two point lifting for easy handling at customer site

• Designed to have optimum serviceability

• Air inlet louvers specially designed to operate at rated load

• Made on special purpose CNC machines for consistency in quality and workmanship

• 11 tank pretreatment process and UV resistant Powder Coating of all parts to withstand extreme environment

• Use of special hardware for longer life

• Flush styling - no projections

• Fluid drains for lube oil and fuel

• Fuel filling arrangement inside the enclosure
