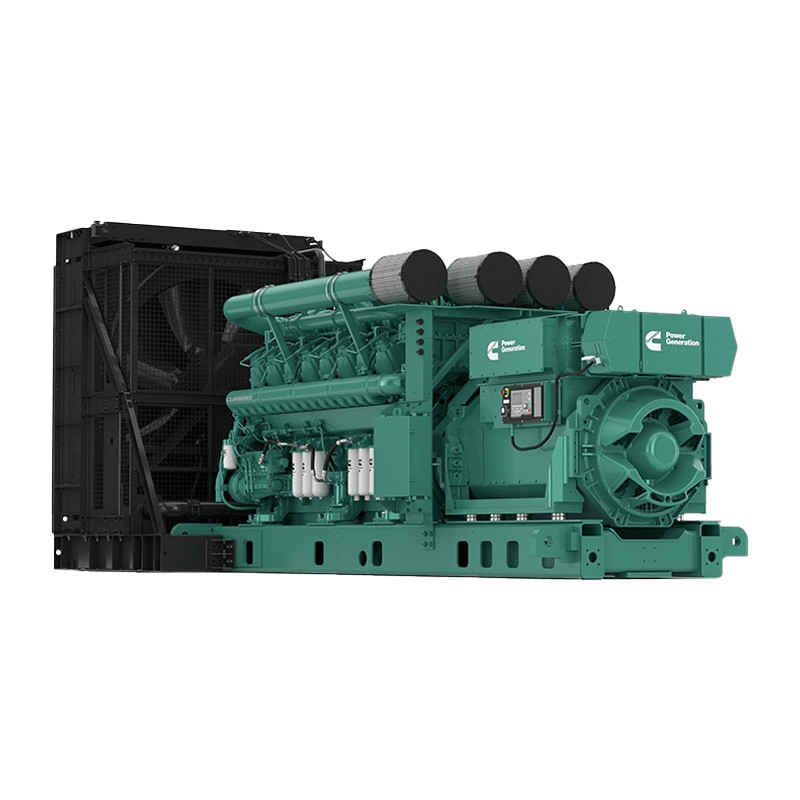

دیزل ژنراتور کامینز QSK95

به طور کلی، Cummins QSK95 یک ژنراتور قدرتمند و با قابلیت‌های فنی بالاست که برای استفاده در مدارس، بیمارستان‌ها، صنایع بزرگ و محیط‌های صنعتی مناسب است.

ژنراتور دیزل کامینز Cummins QSK95 یکی از قدرتمندترین و پیشرفته ترین ژنراتورهای دیزلی شرکت کامینز است. این ژنراتور با استفاده از موتور دیزل QSK95 با توان خروجی بالا و عملکرد بی نظیر، به عنوان یکی از بهترین گزینه ها در صنعت ژنراتورها شناخته می شود.

موتور دیزل QSK95 با توان خروجی2750 کیلووات بطور مداوم و3500کیلووات در حالت آماده باش، توان بی نظیری را در اختیار کاربر قرار می دهد. این موتور با داشتن16 سیلندر و حجم 95 لیتر، به طور مداوم توان خروجی بالا را تامین می کند. همچنین، موتور QSK95 با استفاده از فناوری نوین و قطعات با کیفیت، مصرف سوخت کمتری نسبت به موتورهای دیگر دارد که در نتیجه صرفه جویی بالایی در هزینه های سوختی برای کاربر ایجاد می کند.

دیزل ژنراتور QSK95 دارای قابلیت کنترل و مانیتورینگ پیشرفته است. همچنین، قابلیت اتصال به سیستم‌های مدیریت انرژی و اینترنت اشیاء (IoT) نیز در این ژنراتور وجود دارد.

یکی از ویژگی‌های برجسته این دیزل ژنراتور، بهره‌وری بالا و کارایی بالا است. با بهره‌برداری از این ژنراتور، سوخت هدر رفته به حداقل ممکن می‌رسد و این به معنی کاهش هزینه‌های سوخت و حفاظت از محیط زیست است. علاوه بر این، بهره‌وری این ژنراتور در حداکثر سطح خود قرار دارد و قادر است تا در شرایط آب و هوایی مختلف و در دماهای بالا یا پایین، به صورت مطلوب عمل کند.

موتور دیزلی Cummins QSK95 دارای سیستم کنترل الکترونیکی مدرن است که به طور خودکار سرعت موتور را تنظیم می‌کند و از کاهش دمای موتور در صورت بارگذاری بالا جلوگیری می‌کند. همچنین، این موتور دارای سیستم خنک‌کننده‌ی هوا است که از کاهش دمای موتور در هنگام عملکرد مداوم جلوگیری می‌کند و عمر مفید موتور را افزایش می‌دهد.

ایندیزل ژنراتور دارای سیستم ایمنی پیشرانه است که در صورت هرگونه خطا یا اتفاق غیرمنتظره، به صورت خودکار موتور را خاموش می‌کند تا از خسارات جدی جلوگیری کند. این ژنراتور همچنین دارای سیستم کنترل هوشمند است که به طور خودکار عملکرد ژنراتور را نظارت می‌کند و در صورت هرگونه خطا یا نقص در عملکرد، به صورت خودکار اقدام به تعمیر و تنظیمات مورد نیاز می‌کند.

به علت استفاده از تکنولوژی مدرن، این ژنراتور دارای کارایی بالا و مصرف سوخت کمی است. با بهره‌برداری از سیستم تزریق مستقیم سوخت و سیستم کاتالیزوری برای حفظ محیط زیست، مصرف سوخت خود را به حداقل ممکن می‌رساند.

به علاوه، این ژنراتور دارای قابلیت کارکرد چندمنظوره است. از آنجا که به طور پیش فرض برای تأمین برق در نیروگاه‌ها و صنایع بزرگ استفاده می‌شود، امکان تأمین برق در ساختمان‌های تجاری، بیمارستان‌ها، تأسیسات نفت و گاز و ... نیز وجود دارد.

Cummins QSK95 دارای موتوری قدرتمند است که باعث افزایش توان و کارایی برقراری تولید برق می‌شود. علاوه بر این، این دیزل ژنراتور با داشتن یک سیستم کنترل هوشمند، قابلیت اتصال به شبکه برق و تنظیمات دقیق را فراهم می‌کند.

این ژنراتور به دلیل استفاده از قطعات با کیفیت و تکنولوژی پیشرفته است. همچنین، با داشتن سیستم‌های پشتیبانی و قابلیت تشخیص و رفع خطاها، این دیزل ژنراتور همواره در حالت آماده به کار قرار دارد.

دیزل ژنراتور Cummins QSK95 همچنین باعث کاهش مصرف سوخت و تولید کمتر آلاینده‌ها می‌شود. این ویژگی‌ها باعث می‌شود که این ژنراتور به عنوان یک گزینه پایدار و سازگار با محیط زیست مورد توجه قرار گیرد.

با توجه به تمامی این ویژگی‌ها، دیزل ژنراتور کامینز Cummins QSK95 به عنوان یکی از بهترین انتخاب‌ها در صنایع و تجارت برای تأمین برق مطرح است. این ژنراتور قادر است نیازهای برق صنایع و تجارت را به صورت کامل و قابل اعتماد تأمین کند.

مشخصات فنی این محصول عبارتند از:

• قدرت خروجی: این ژنراتور دارای قدرت خروجی ۳ مگاوات است که برای تامین نیازهای بزرگی از جمله صنایع بزرگ، برج‌های تجاری و ساختمان‌های بزرگ مورد استفاده قرار می‌گیرد.
• موتور: موتور دیزل QSK95 این ژنراتور دارای ۱۶ سیلندر و تکنولوژی پیشرانش دیزل برتر است. این موتور با توان بالا و کارایی بالا، قادر است بارهای سنگین را به راحتی تامین کند.
• سیستم سوخت: سیستم سوخت پیشرانش این ژنراتور، دارای تکنولوژی پیشرانش مستقیم است که باعث کاهش مصرف سوخت و افزایش کارایی می‌شود. این سیستم با استفاده از تکنولوژی‌های پیشرفته، تعادل بین قدرت و صرفه‌جویی را بهبود می‌بخشد.
• سیستم خنک‌کننده: دیزل ژنراتور کامینز Cummins QSK95 دارای سیستم خنک‌کننده پیشرفته است که حرارت را به صورت بهینه از موتور جدا می‌کند و از دمای بالای موتور جلوگیری می‌کند. این سیستم باعث افزایش عمر مفید موتور و کاهش هزینه‌های نگهداری و تعمیر می‌شود.
• سیستم کنترل: این ژنراتور دارای سیستم کنترل هوشمند است که قادر است عملکرد ژنراتور را به طور خودکار کنترل کند. این سیستم قابلیت تشخیص خطا و مدیریت بهینه مصرف سوخت را دارد.
• صدا: دیزل ژنراتور کامینز Cummins QSK95 با استفاده از تکنولوژی صدای کم، حداقل صدا را تولید می‌کند. این ویژگی آن را برای محیط‌هایی که نیاز به سکوت دارند مثل بیمارستان‌ها و مراکز تجاری مناسب می‌سازد.

در کل، دیزل ژنراتور کامینز Cummins QSK95 با قدرت خروجی بالا، کارایی بالا و صرفه‌جویی در مصرف سوخت، یک گزینه ایده‌آل برای تامین نیازهای بزرگ از برق است.

مدلهای مختلف QSK95

ویژگی های ژنراتورها

ویژگی های موتورها

ویژگی های الترناتورها

ولتاژهای کاری موجود

سیستم کنترل PowerCommand 3.3

یک سیستم کنترل تولیدکننده با استفاده از میکروپردازنده، شامل تنظیم ولتاژ، حفاظت موتور، حفاظت ژنراتور، رابط کاربر و حاکمیت ایزوکرونوس.

 AmpSentry: شامل حفاظت AmpSentry است که تمام توابع حفاظتی ژنراتور را که با ژنراتور تهیه شده هماهنگ است، فراهم می‌کند.

مدیریت قدرت: تابع کنترل شامل قابلیت‌های نظارت و آزمایش باتری و سیستم کنترل شروع هوشمند است.

روش های کنترل پیشرفته: دریافت سه فاز، تنظیم ولتاژ با استفاده از یک خروجی PWM برای عملکرد پایدار با همه انواع بار.

رابط ارتباطات: کنترل با رابط PCCNet و Modbus استاندارد عرضه می‌شود.

مطابق با مقررات:  تست نمونه: UL، CSA و CE مطابقت دارد.

خدمات: ابزار خدمات InPower ™ مبتنی بر کامپیوتر PC برای تشخیص جزئیات، تنظیمات، ورود داده و شبیه‌سازی خطاها در دسترس است.

قابل ارتقاء آسان: کنترل PowerCommand با رابط‌های کنترل مشترک طراحی شده است.

طراحی قابل اعتماد: سیستم کنترل برای عملکرد قابل اعتماد در محیط‌های سخت طراحی شده است.

پشتیبانی چندزبانه.

ویژگی‌های پنل

عملکردهای پنل / نمایشگر

• نمایش وضعیت قطع کننده همپوشانی
• کنترل مستقیم قطع کننده همپوشانی
• نمایشگر LCD با نور پس زمینه LED 320 × 240 پیکسل
• کلیدهای خودکار، دستی، راه اندازی، توقف، بازنشانی خطا و تست لامپ /کلید لامپ صفحه
• نمایش الفبا و عدد با دکمه های فشاری
• لامپهای LED نشان دهنده راه اندازی ژنراتور، راه اندازی از راه دور، عدم واقع در حالت خودکار، خاموشی مشترک، هشدار مشترک، حالت اجرای دستی،حالت خودکار و توقف

توابع کنترل موازی

• سیستم حسگر First Start اولین ژنراتور را برای بستن به باس انتخاب می کند
• فاز قفل حلقه همگام ساز با مطابقت ولتاژ
• رله بررسی همگام سازی
• بار به اشتراک گذاری کیلووات و کیلووار ایزوکرونوس
• کنترل حاکم بار برای همپوشانی با شبکه برق
• حالت همپوشانی گسترده (بار اصلی / کوچک کردن بار)
• کنترل انتقال قدرت دیجیتال، برای استفاده با جفت قطع کننده برای اجرای ترانزیشن باز، ترانزیشن بسته، ترانزیشن بسته با رمپینگ،افزایش و کاهش بار پایه.

سایر ویژگی‌های کنترل

• دستگاه ضد ترشح با توان 150 وات
• پنل توزیع DC
• پنل توزیع AC کمکی

داده های ژنراتور

• ولتاژ AC خط به نیوترال و خط به خط
• جریان AC سه فاز
• فرکانس
• کیلووات، کیلووار، ضریب قدرت kVA (سه فاز و کلی)
• دمای عایق
• دمای بلبرینگ

داده‌های موتور

• ولتاژ DC
• سرعت موتور
• فشار و دمای روغن لوبریکانت
• دمای سیال خنک‌کننده
• داده‌های جامع FAE (در صورت امکان)

سایر داده‌ها

• داده‌های مدل ژنراتور
• تلاش‌های راه‌اندازی، راه‌اندازی‌ها، ساعت‌های کارکرد، کیلووات‌ساعت
• پروفایل بار (ساعت‌های کار در درصد بار در 5% افزایشات)
• تاریخچه خطاها
• ثبت داده و شبیه‌سازی خطا (نیاز به InPower)
• محدودیت تنفس‌گاز خنک‌کننده
• دمای دودکش در هر سیلندر

توابع کنترل استاندارد

حکومت دیجیتال

• حاکمیت الکترونیکی دیجیتال یکپارچه به صورت ایزوکرون
• حاکمیت دینامیکی دما

تنظیم ولتاژ دیجیتال

• رگولاتور ولتاژ الکترونیکی دیجیتال یکپارچه
• تشخیص تک فاز، چهار سیمه خط به خط
• تطبیق قدرت چرخشی قابل پیکربندی

حفاظت AmpSentry AC

• رله محافظ AmpSentry
• خاموشی جریان بیش از حد و اتصال کوتاه
• هشدار جریان بیش از حد
• تنظیم خطای تک فاز و سه فاز
• خاموشی ولتاژ بیش از حد و کمتر از حد
• خاموشی فرکانس بیش از حد و کمتر از حد
• هشدار بارزایی با تماس هشدار
• قطع برق معکوس و قطع متغیر معکوس
• خاموشی بارزایی میدان

حفاظت موتور

• نظارت، حفاظت و آزمایش ولتاژ باتری
• خاموشی سرعت بیش از حد
• هشدار و خاموشی فشار روغن کم و فشار روغن بالا
• هشدار یا خاموشی سطح کم آب خنک کننده
• هشدار دمای کم آب خنک کننده
• خاموشی عدم توانایی در شروع (بیش از حد چرخش)
• خاموشی عدم چرخش
• قفل کردن چرخش
• نمایش خرابی حسگر
• هشدار یا خاموشی سطح کم سوخت
• هشدار یا خاموشی شکست در بانک سوخت
• محافظت الکترونیکی با اختیار کامل برای موتور

توابع کنترل

• تاخیر زمانی برای شروع و خنک شدن
• ساعت زمان وقوع خطا و رویداد
• ساعت تمرین و زمان شروع / پایان روز
• ثبت داده ها
• چرخش چرخشی
• کاهش بار
• ورودی و خروجی قابل پیکربندی
• توقف اضطراری از راه دور

آپشن ها

• ورودی و خروجی قابل پیکربندی اضافی

The generator has a low volume audio system that reduces the volume, and prevents excessive noise production. Overall, the Cummins QSK95 is a powerful generator with high technical capabilities that is suitable for use in schools, hospitals, and large industrial places.

Cummins Power Generation commercial generator sets are fully integrated power generation systems providing optimum performance, fuel economy, reliability and versatility for stationary standby, prime and continuous power applications.

An integrated microprocessor based generator set control system providing voltage regulation, engine protection, alternator protection, operator interface and isochronous governing. Refer to document S-1570 for more detailed information on the control.

Amp Sen try – Includes integral Amp Sen try protection, which provides a full range of alternator protection functions that are matched to the alternator provided.

Power management – Control function provides battery monitoring and testing features and smart starting control system.

Advanced control metho do logy – Three phase sensing, full wave rectified voltage regulation, with a PWM output for stable operation with all load types.

Communications interface – Control comes standard with PCCNet and Modbus interface.

Regulation compl iant – Prototype tested: UL, CSA and CE compliant.

Service - InPower™ PC-based service tool available for detailed diagnostics, setup, data logging and fault simulation.

Easily upgradeable – PowerCommand controls are designed with common control interfaces.

Rel iable design – The control system is designed for reliable operation in harsh environment.

Multi-language support

Operator panel features

Operator/display functions

• Displays paralleling breaker status
• Provides direct control of the paralleling breaker
• 320 x 240 pixels graphic LED backlight LCD
• Auto, manual, start, stop, fault reset and lamp test/panel lamp switches
• Alpha-numeric display with pushbuttons
• LED lamps indicating genset running, remote start, not in auto, common shutdown, common warning, manual run mode, auto mode and stop

Para lleling control functions

• First Start Sensor System selects first genset to close to bus
• Phase Lock Loop Synchronizer with voltage matching
• Sync check relay
• Isochronous kW and kVar load sharing
• Load govern control for utility paralleling
• Extended Paralleling (baseload/peak shave) Mode
• Digital power transfer control, for use with a breaker pair to provide open transition, closed transition, ramping closed transition, peaking and base load functions.

Other control features

• 150 watt anti-condensation heater
• DC distribution panel
• AC auxiliary distribution panel

Alternator data

• Line-to-neutral and line-to-line AC volts
• 3-phase AC current
• Frequency
• kW, kvar, power factor kVA (three phase and total)
• Winding temperature
• Bearing temperature

Engine data

• DC voltage
• Engine speed
• Lube oil pressure and temperature
• Coolant temperature
• Comprehensive FAE data (where applicable)

Other data

• Genset model data
• Start attempts, starts, running hours, kW hours
• Load profile (operating hours at % load in 5% increments)
• Fault history
• Data logging and fault simulation (requires InPower)
• Air cleaner restriction
• Exhaust temperature in each cylinder

Standard control functions

Digita l governing

• Integrated digital electronic isochronous governor
• Temperature dynamic governing

Digita l voltage regulation

• Integrated digital electronic voltage regulator
• 3-phase, 4-wire line-to-line sensing
• Configurable torque matching

AmpSentry AC protection

• AmpSentry protective relay
• Over current and short circuit shutdown
• Over current warning
• Single and three phase fault regulation
• Over and under voltage shutdown
• Over and under frequency shutdown
• Overload warning with alarm contact
• Reverse power and reverse var shutdown
• Field overload shutdown

Engine protection

• Battery voltage monitoring, protection and testing
• Overspeed shutdown
• Low oil pressure warning and shutdown
• High coolant temperature warning and shutdown
• Low coolant level warning or shutdown
• Low coolant temperature warning
• Fail to start (overcrank) shutdown
• Fail to crank shutdown
• Cranking lockout
• Sensor failure indication
• Low fuel level warning or shutdown
• Fuel-in-rupture-basin warning or shutdown
• Full authority electronic engine protection

Control functions

• Time delay start and cool down
• Real time clock for fault and event time stamping
• Exerciser clock and time of day start/stop
• Data logging
• Cycle cranking
• Load shed
• Configurable inputs and outputs
• Remote emergency stop

Options

• Additional configurable inputs and outputs

Features & Benefits

Cummins heavy-duty engine - Rugged 4-cycle industrial diesel delivers reliable power, low emissions and fast response to load changes.

Alternator - Several alternator sizes offer selectable motor starting capability with low reactance windings, low waveform distortion with non-linear loads and fault clearing short-circuit capability.

Control system - The PowerCommand® digital control is standard equipment and provides total genset system integration including automatic remote starting/stopping, precise frequency and voltage regulation, alarm and status message display, AmpSentryTM protective relay, output metering and auto-shutdown.

Cooling system - Standard and enhanced integral set-mounted radiator systems, designed and tested for rated ambient temperatures, simplifies facility design requirements for rejected heat. Also optional remote cooled configuration for non-factory supplied cooling systems.

Warranty and service - Backed by a comprehensive warranty and worldwide distributor network.

NFPA - The generator set accepts full rated load in a single step in accordance with NFPA 110 for Level 1 systems.

Uptime Compliant - Meets the requirement of a Tier III and IV data center site by being rated to run for unlimited hours of operation when loaded to 'N' demand for the engine generator set.

Data Center Continuous (DCC) – Applicable for supplying power continuously to a constant or varying electrical load for unlimited hours in a data center application.

Specifications

• Bore: 190 mm (7.48 in)
• Stroke: 210 mm (8.27 in)
• Displacement: 95.3 L (5815 in3)
• Configuration: Cast iron, V 16 cylinder
• Battery capacity: 6 x 1400 amps minimum at ambient temperature of -18 °C (0 °F)
• Battery charging alternator: 140 amps
• Starting voltage: 24 volt, negative ground
• Fuel system: Cummins modular common rail system
• Fuel filter: On engine triple element, 5 micron primary filtration with water separators, 3 micron/2 micron (filter in filter design) secondary filtration.
• Fuel transfer pump: Electronic variable speed priming and lift pump
• Breather: Cummins impactor breather system
• Air cleaner type: Unhoused dry replaceable element
• Lube oil filter type(s): Spin-on combination full flow filter and bypass filters
• Standard cooling system: High ambient cooling system (ship loose)
