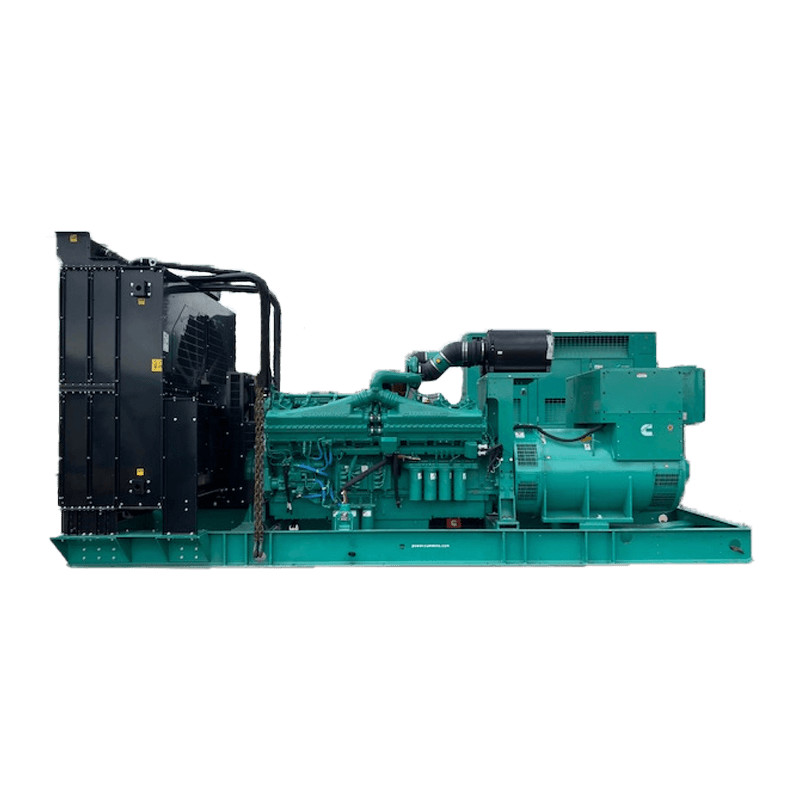

دیزل ژنراتور کامینز QSK50

ژنراتور دیزل کامینز QSK50 یک دستگاه قدرتمند و پرکاربرد است که برای صنایع سنگین و نیازهای صنعتی طراحی شده است. این ژنراتور دارای موتور دیزل چهارچرخه‌ای است که باعث ارائه قدرت قابل اعتماد، کاهش آلودگی محیطی و پاسخ سریع به تغییرات بار می‌شود. این موتور از طراحی مقاوم و قدرتمندی برخوردار است و قادر به تحمل شرایط سخت و آب و هوای متفاوت است.

این دیزل ژنراتور قادر است به انتخاب اندازه‌های مختلف Alternator بپردازد. توانایی راه‌اندازی موتور با شروع پایین را دارد و می‌تواند با استفاده از پیچش 2/3 کم خاصیت انباشتگی، تشویش کمی در موج با بار غیرخطی و حذف اشکال در صورت کوتاه شدن خطوط را فراهم کند. هدف طراحی این دیزل ژنراتور آن است تا تمامی نیازهای برق را برآورده کند و در مواقع اضطراری و قطع برق مورد استفاده قرار گیرد.

دیزل ژنراتور کامینز QSK50 یک دستگاه تولید برق است که با استفاده از یک ژنراتور مغناطیسی دائمی (PMG) عمل می کند. PMG یک تکنولوژی پیشرفته است که توانایی راه اندازی موتور بهبود یافته و قابلیت حذف اشکال و قابلیت اتصال کوتاه در شبکه را فراهم می کند.

یکی از ویژگی های برجسته این دیزل ژنراتور، قابلیت راه اندازی موتور بهبود یافته آن است. به دلیل استفاده از PMG، این دستگاه قادر است با توان بیشتری به راه اندازی موتور بپردازد و در شرایط سخت و تعداد بارهای سنگین، به طور موثرتری عمل کند.

همچنین، دیزل ژنراتور کامینز QSK50 با استفاده از PMG، قابلیت حذف اشکال و قابلیت اتصال کوتاه در شبکه را دارد. این ویژگی امکان اتصال دیزل ژنراتور به شبکه برق را در صورت بروز خطاها و اشکالات امکان پذیر می کند و به طور خودکار مشکلات را حل می کند. این امر برای حفظ پایداری و عملکرد بهینه دیزل ژنراتور در شبکه برق بسیار حائز اهمیت است.

در کل، دیزل ژنراتور کامینز QSK50 با استفاده از تکنولوژی PMG، عملکرد بهتری در راه اندازی موتور و حل مشکلات در شبکه برق ارائه می دهد. این ویژگی ها باعث می شوند که این دستگاه برای کاربردهای مختلفی مانند صنایع، کشاورزی و غیره بسیار مناسب باشد.

Configuration: Cast iron, V 16 cylinder یک نوع ساختار است که در موتورهای دیزل استفاده می‌شود. این ساختار به معنای داشتن ۱۶ سیلندر در شکل حرف V است. این سیلندرها از چدن ساخته شده‌اند که خاصیت سختی و مقاومت بالایی دارد. این ویژگی باعث می‌شود که این موتورها برای کاربردهای سنگین و دائمی مناسب باشند.

دیزل ژنراتور QSK50 Diesel Generator یکی از محصولات شرکت کامینز است که از این ساختار استفاده می‌کند. این ژنراتور با استفاده از سوخت دیزل و با کمک موتور دیزلی که از ساختار V 16 سیلندر استفاده می‌کند، برق تولید می‌کند. این دیزل ژنراتور قدرتمند و پرقدرتی است که برای تأمین برق در مکان‌هایی که به طور مداوم نیاز به برق دارند، استفاده می‌شود.

این ژنراتور با باتری با ظرفیت 1800 آمپر حداقل در دمای محیط 0 درجه سانتیگراد (32 درجه فارنهایت) عمل می کند.

باتری چارژر آلترناتور: 55 آمپر، یک قطعه مهم در سیستم برق دیزل ژنراتور کامینز QSK50 است. این آلترناتور مسئولیت شارژ کردن باتری های ژنراتور را بر عهده دارد. با تولید برق توسط موتور دیزل، این آلترناتور با استفاده از یک حلقه مغناطیسی، انرژی الکتریکی را تولید می‌کند و باتری ها را شارژ می‌کند.

کاربرد اصلی باتری چارژر آلترناتور در دیزل ژنراتورها این است که باتری های ژنراتور را شارژ نگه دارد تا در صورت قطع برق از شبکه، بتواند به عنوان منبع انرژی پشتیبانی کند. همچنین، این آلترناتور در هنگام روشن بودن ژنراتور، باتری ها را شارژ می‌کند تا در زمان نیاز، بتواند انرژی لازم برای راه اندازی موتور را فراهم کند. به این ترتیب، باتری چارژر آلترناتور در حفظ عملکرد بهینه و استفاده مداوم از دیزل ژنراتور نقش مهمی را ایفا می‌کند.

دیزل ژنراتور کامینز QSK50 یک دستگاه تولید برق است که از یک موتور دیزل قدرتمند و پیشرانه شده توسط کامینز استفاده می‌کند. این دستگاه با ولتاژ شروع کار 24 ولت و زمین منفی عمل می‌کند. وقتی که سیستم برق قطع شود یا ولتاژ آن کاهش یابد، دیزل ژنراتور کامینز QSK50 به طور خودکار راه اندازی می‌شود و برق مورد نیاز را تولید می‌کند.

 این دستگاه به دلیل امکان تولید برق در هر شرایط جوی و قابلیت کارکرد پایدار و اطمینان‌بخش، یکی از انتخاب‌های اصلی برای تأمین برق در مواقع اضطراری و همچنین در مکان‌هایی که به دلیل نبود شبکه برق یا عدم ثبات آن، نیاز به تولید برق دارند، می‌باشد. همچنین این دستگاه با استفاده از سوخت دیزل، عملکرد اقتصادی و بهینه‌ای نیز دارد.

سیستم سوخت کامینز مدولار و مشترک ریل مربوط به ژنراتور دیزل QSK50، یک سیستم پیشرانش قوی و کارآمد است که برای تأمین سوخت به موتور استفاده می‌شود. این سیستم شامل یک ریل سوخت مشترک است که به هر یک از سیلندرهای موتور متصل است و سوخت را به صورت مستقیم و قابل کنترل به این سیلندرها تزریق می‌کند.

استفاده از سیستم سوخت مشترک ریل در موتورهای دیزل باعث افزایش کارایی سوخت و کاهش آلودگی محیطی می‌شود. با تزریق مستقیم سوخت به سیلندرها، احتراق بهبود یافته و کارایی موتور افزایش می‌یابد. همچنین، سیستم کنترل پیشرانش مدولار به صورت هوشمند کار می‌کند و توانایی تنظیم دقیق میزان سوخت را دارد، که باعث می‌شود مصرف سوخت به حداقل برسد و همچنین آلودگی هوا کاهش یابد.

این سیستم مناسب برای استفاده در دیزل ژنراتورها است، زیرا باعث افزایش عمر مفید موتور و کاهش هزینه‌های نگهداری و تعمیر می‌شود. همچنین، با توجه به قدرت پیشرانه بالا و کارایی بالای این سیستم، این دیزل ژنراتور قابلیت تأمین بارهای سنگین و پاسخگویی سریع به نیازهای باری اضافی را داراست. بنابراین، این سیستم سوخت مدولار کامینز یک انتخاب مناسب برای کسانی است که به دنبال یک ژنراتور قدرتمند و کارآمد هستند.

این سیستم فیلتر سوخت دو مرحله ای و جدا کننده آب است که برای دیزل ژنراتور کامینز QSK50 استفاده می شود. مرحله اول این سیستم دارای فیلتری با دقت 7 میکرون و سه المان است که ذرات خرده را از سوخت جدا می کند. مرحله دوم این سیستم دارای فیلتری با دقت 3 میکرون و سه المان است که ذرات بسیار ریز و آلودگی های مایع را از سوخت حذف می کند. این سیستم جدا کننده آب نیز موجب جدا شدن آب موجود در سوخت و جلوگیری از ورود آن به موتور می شود. استفاده از این سیستم فیلتر سوخت بهبود عملکرد ژنراتور را افزایش می دهد و عمر مفید موتور را نیز بالا می برد.

این دستگاه دارای سیستم گرمایش کننده خنک کننده است که با کنترل حرارتی عمل می‌کند و قادر به تنظیم دمای آب خنک‌کننده در دماهای بالای و پایین 4.5 درجه سانتیگراد (40 درجه فارنهایت) است. همچنین دارای دو سیستم گرمایش روغن می‌باشد که با ولتاژهای 120/208/240/480 ولت کار می‌کند و هرکدام 300 وات توان خروجی دارند.

دیزل ژنراتور کامینز QSK50 همچنین دارای فیلتر هوای سنگین است که به منظور تصفیه هوای ورودی به موتور استفاده می‌شود. این فیلتر هوا باعث جلوگیری از ورود ذرات گرد و غبار و سایر آلودگی‌ها به داخل موتور می‌شود و عمر مفید موتور را افزایش می‌دهد.

این ژنراتور دارای ویژگی‌های فنی متنوعی است. مثلاً دمای مجاز برای آن می‌تواند در دماهای مختلفی مانند 80 درجه سانتیگراد، 105 درجه سانتیگراد، 125 درجه سانتیگراد و 150 درجه سانتیگراد باشد. همچنین، این ژنراتور دارای یک سیستم گرمایشی ضد ترشح بخار است که در دماهای بسیار پایین و رطوبت بالا، ترشح بخار را کاهش می‌دهد.

PowerCommand 3.3 یک نرم‌افزار است که برای کنترل و مدیریت تولید برق توسط ژنراتور استفاده می‌شود. این نرم‌افزار امکانات متنوعی از جمله کنترل وضعیت ژنراتور، تنظیمات تولید برق و اعلان های خطا را فراهم می‌کند.

Multiple language support به معنای پشتیبانی از چندین زبان است. این امکان به کاربر اجازه می‌دهد تا زبان مورد نظر خود را برای نمایش و کنترل عملکرد ژنراتور انتخاب کند.

120/240 V 100 W control anticondensation heater یک سیستم گرمایشی است که در صورت وجود رطوبت و تشکیل ترشحات درون قطعات داخلی ژنراتور، آن‌ها را گرم نگه می‌دارد و از تشکیل خورندگی و آسیب به قطعات جلوگیری می‌کند.

Exhaust pyrometer یک سنسور است که دمای دودکش ژنراتور را اندازه‌گیری می‌کند. این اطلاعات به کنترل پنل ارسال می‌شود و به کاربر امکان می‌دهد تا دمای دودکش را کنترل کند و در صورت لزوم تنظیماتی را برای بهینه‌سازی عملکرد ژنراتور انجام دهد.

Ground fault indication به معنای نشان دادن خطای زمین‌گیری است. این امکان به کاربر اجازه می‌دهد تا در صورت وجود خطای زمین‌گیری در سیستم ژنراتور، آن را تشخیص داده و اقدامات لازم را برای رفع خطا انجام دهد.

Remote annunciator panel یک پنل اعلان از راه دور است که به کاربر امکان می‌دهد تا از راه دور و به صورت فوق العاده از وضعیت و عملکرد ژنراتور مطلع شود. این پنل به وسیله ارتباطات از راه دور با کنترل پنل اصلی متصل شده و اطلاعات مربوطه را دریافت می‌کند.

مزایای ژنراتور دیزل کامینز QSK50 عبارتند از:

• کارایی بالا و عملکرد استثنایی در هر نوع بار
• صرفه‌جویی در مصرف سوخت و کاهش هزینه‌های عملیاتی
• موتور قدرتمند و پایدار با عمر طولانی
• کاهش نویز و ارتعاش در طول عملکرد
• سیستم کنترل هوشمند که امکان اتوماسیون و نظارت دقیق بر عملکرد ژنراتور را فراهم می‌کند.

با توجه به تمام این ویژگی‌ها، ژنراتور دیزل کامینز QSK50 مناسب برای استفاده در صنایع سنگین مانند معادن، نفت و گاز، حمل و نقل، ساختمان و ساخت و ساز است. همچنین، این ژنراتور برای کاربردهای طولانی مدت و برنامه‌های پشتیبانی نیازمند در دسترسی به قدرت پایدار و قابل اعتماد است.

مدلهای مختلف QSK50

ویژگی های ژنراتورها

ویژگی های موتورها

ویژگی های الترناتورها

ولتاژهای کاری موجود

آپشن های مجموعه ژنراتور

کنترل PowerCommand

 یک سیستم کنترل یکپارچه برای مجموعه ژنراتور است که عملکرد موتور، تنظیم ولتاژ، حفاظت موتور و رابط کاربر را فراهم می کند.

ویژگی های اصلی شامل موارد زیر است:

• رله محافظ AmpSentry ™ یک سری کامل از عملکردهای حفاظتی ژنراتور را ارائه می دهد که با ژنراتور ارائه شده متناسب است.
• قابلیت نظارت و آزمایش باتری و سیستم کنترل هوشمند راه‌اندازی هوشمند.
• سیستم تنظیم ولتاژ با تشخیص سه فاز و برق مستقیم کامل، با خروجی PWM برای عملکرد پایدار با همه انواع بارها.
• کنترل مناسب برای عمل در دماهای محیطی از -40 درجه سانتیگراد تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت) و ارتفاع تا 5000 متر (13000 فوت).
• تست پروتوتایپ؛ مطابق با استانداردهای UL ، CSA و CE.
• ابزار خدمات مبتنی بر کامپیوتر InPower ™ برای تشخیص جزئیات در دسترس است.
• رابط شبکه اختیاری Echelon® LONWORKS®.

PowerCommand control

is an integrated generator set control system providing governing, voltage regulation, engine protection and operator interface functions. Major features include:

• Integral AmpSentry™ Protective Relay providing a full range of alternator protection functions that are matched to the alternator provided.
• Battery monitoring and testing features and smart starting control system.
• Three phase sensing, full wave rectified voltage regulation system, with a PWM output for stable operation with all load types.
• Control suitable for operation in ambient temperatures from -40 °C to +70 °C (-40 °F to +158 °F) and altitudes to 5000 meters (13,000 feet).
• Prototype tested; UL, CSA, and CE compliant.
• InPower™ PC-based service tool available for detailed diagnostics.
• Optional Echelon® LONWORKS® network interface.

Cummins® commercial generator sets are fully integrated power generation systems providing optimum performance, reliability and versatility for stationary Standby and Prime Power applications.

Cummins heavy-duty engine - Rugged 4-cycle industrial diesel delivers reliable power, low emissions and fast response to load changes.

Alternator - Several alternator sizes offer selectable motor starting capability with low reactance 2/3 pitch windings, low waveform distortion with non-linear loads and fault clearing short-circuit capability.

Permanent Magnet Generator (PMG) - Offers enhanced motor starting and fault clearing short circuit capability.

Control system - The PowerCommand® digital control is standard equipment and provides total genset system integration including automatic remote starting/stopping, precise frequency and voltage regulation, alarm and status message display, AmpSentryTM protective relay, output metering and auto-shutdown at fault detection and NFPA 110 Level 1 compliance.

Cooling system - Standard and enhanced integral set-mounted radiator systems, designed and tested for rated ambient temperatures, simplifies facility design requirements for rejected heat.

NFPA - The genset accepts full rated load in a single step in accordance with NFPA 110 for Level 1 systems.

Warranty and service - Backed by a comprehensive warranty and worldwide distributor network.

Engine specifications

Bore: 159 mm (6.25 in.)

Stroke: 159 mm (6.25 in.)

Displacement: 50.3 litres (3067 in3 )

Configuration: Cast iron, V 16 cylinder

Battery capacity: 1800 amps minimum at ambient temperature of 0 °C (32 °F) Battery charging alternator: 55 amps Starting voltage 24 volts, negative ground Fuel system: Cummins’ modular common rail system

Fuel filter: Two stage spin-on fuel filter and water separator system. Stage 1 has a three element 7 micron filter and stage 2 has a three element 3 micron filter.

Air cleaner type: Dry replaceable element

Lube oil filter type(s): Four spin-on, combination full flow filter and bypass filters Standard cooling system: High ambient cooling system

Generator set options and accessories

Engine

• 208/240/480 V thermo-statically controlled

coolant heater for ambient above and below 4.5 °C (40 °F)

• Dual 120/208/240/480 V 300 W lube oil heaters
• Heavy duty air cleaner
• Triplex fuel filter

Alternator

• 80 °C rise
• 105 °C rise
• 125 °C rise
• 150 °C rise
• 120/240 V 300 W anti-condensation heater
• Increased motor starting capabilities

Control panel

• PowerCommand 3.3
• Multiple language support
• 120/240 V 100 W control anticondensation heater
• Exhaust pyrometer
• Ground fault indication
• Remote annunciator panel
