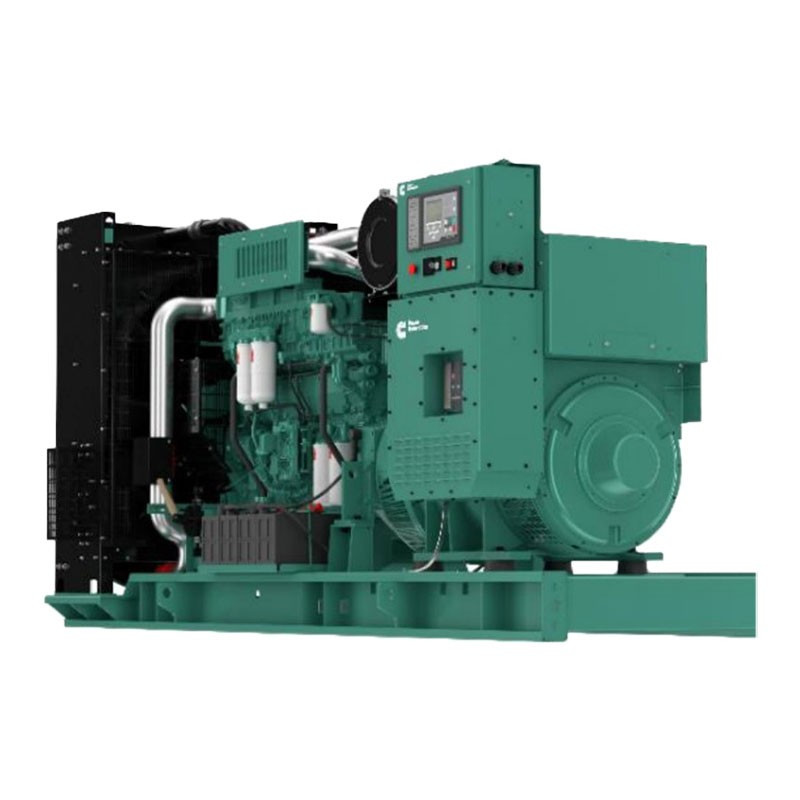

دیزل ژنراتور کامینز QSK23

بطور کلی، با قدرت بالا، عملکرد برتر و امکانات متنوع، یک گزینه عالی برای تأمین برق پایدار در صنایع و ساختمان ها میتواند باشد.

دیزل ژنراتور کامینز QSK23 یکی از بهترین و قدرتمندترین مدل های دیزل ژنراتورهای موجود در بازار است. با استفاده از موتور قدرتمند QSK23، این ژنراتور توانایی تأمین برق پایدار و مطمئن را دارا می باشد.

مزیت اصلی این دیزل ژنراتور قدرت بالای آن است. با موتوری قوی و با کیفیت، این ژنراتور قادر است بارهای سنگین را بدون مشکل تأمین کند. همچنین، بهره وری سوخت بسیار بالا نیز یکی از ویژگی های برجسته این مدل است. با استفاده از تکنولوژی پیشرفته، این ژنراتور به صورت بهینه سوخت را مصرف می کند و در نتیجه هزینه های سوخت را به حداقل می رساند.

همچنین، دیزل ژنراتور کامینز QSK23 دارای سیستم های حفاظتی پیشرفته ای است که از عمر طولانی و عملکرد بهینه این دستگاه اطمینان حاصل می کند. این ژنراتور دارای سیستم های خنک کننده و سیستم های فیلتراسیون هوا است که به نگهداری و تمیز نگه داشتن موتور کمک می کند. همچنین، سیستم های حفاظتی در برابر اتصال کوتاه، برگشت جریان، اضافه ولتاژ و کاهش ولتاژ نیز در این دیزل ژنراتور وجود دارد.

این مدل ژنراتور کامینز QSK23 یک موتور دیزلی با طراحی چهار چرخه ای، متوالی، توربوشارژ و پس از خنک کردن است. این موتور با استفاده از تکنولوژی توربوشارژر و پس از خنک کردن، قدرت و کارایی بالایی را به ژنراتور می‌بخشد.

طراحی چهار چرخه ای این موتور به این معنی است که برای تولید قدرت، این موتور بر روی چهار حرکت کامل از ترکیب سوخت و هوا تکیه می‌کند. این حرکات شامل سوخت ریزشی، فشرده سازی، اشتعال و تخلیه از سیلندر می‌باشد. این طراحی باعث می‌شود که موتور به طور بهینه قدرت تولید کند و مصرف سوخت را کاهش دهد.

طراحی متوالی به این معنی است که سوخت به صورت مستقیم به سیلندرها تزریق می‌شود و از این طریق اشتعال و تولید قدرت صورت می‌گیرد. این روش به موتور امکان می‌دهد تا به طور مستقیم و بدون هدر دادن انرژی از ترمزهای برقی به قدرت تولید برسد.

حضور تکنولوژی توربوشارژ در این موتور به معنی استفاده از یک توربین برای فشرده سازی هوا و افزایش هوا و سوخت در سیلندرها است. این فشرده سازی باعث می‌شود که موتور قدرت بیشتری تولید کند و عملکرد بهینه‌تری داشته باشد.

موتور QSK23 همچنین از سیستم پس از خنک کردن استفاده می‌کند تا حرارت تولید شده در موتور را از بین ببرد. این عمل باعث می‌شود که موتور در طول زمان عمر بیشتری را داشته باشد و از خرابی و سایر مشکلات ناشی از گرمای بیش از حد جلوگیری شود.

این ژنراتور قدرت تولید برق 24 ولت را با سیستم سیم کشی منفی زمین (negative ground) دارد.

دیزل ژنراتور کامینز QSK23 دارای ظرفیت باتری 1800 آمپر در دمای محیطی 0 درجه فارنهایت تا 32 درجه فارنهایت (معادل -18 درجه سانتیگراد تا 0 درجه سانتیگراد) است. این باتری به عنوان یک منبع تغذیه پشتیبانی کننده برای ژنراتور عمل می کند و در دماهای سرد تا یخ زدگی باتری جلوگیری می کند. با ظرفیت باتری 1800 آمپر، این ژنراتور قادر است تا مدت زمان طولانی از برق برای ادامه فعالیت های خود استفاده کند. با این ظرفیت، می توان به صورت مداوم و بدون نیاز به شارژ مجدد برق تولیدی را تأمین کرد. علاوه بر این، با داشتن باتری با ظرفیت بالا، این ژنراتور قادر به استفاده از تجهیزات الکترونیکی پیشرفته برای کنترل و مانیتورینگ عملکرد خود است. در مجموع، باتری با ظرفیت 1800 آمپر از دیزل ژنراتور کامینز QSK23 را به یک ژنراتور کارآمد و قابل اعتماد تبدیل می کند.

در این ژنراتور، باتری شارژ الترناتور با ظرفیت 35 آمپر مورد استفاده قرار می‌گیرد. این جزء از سیستم برق ژنراتور است که برای شارژ باتری استفاده می‌شود. الترناتور در این مورد نقش یک ژنراتور برق را بر عهده دارد که با استفاده از حرکت موتور دیزل، انرژی الکتریکی را تولید می‌کند. این الترناتور با قدرت 35 آمپر قادر به تأمین انرژی الکتریکی لازم برای شارژ باتری است. در این روند، از طریق روتور و استاتور که از توربین های الکترومغناطیسی تشکیل شده اند، انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. این الترناتور دارای قطعاتی است که شامل باتری شارژ، الکترونیک کنترلر، و لوله های اتصال می‌باشد. با استفاده از این باتری شارژ، قادر به تأمین انرژی الکتریکی لازم برای سیستم روشنایی، سیستم انتقال و سایر قطعات الکتریکی دیزل ژنراتور می‌باشد.

امکانات ژنراتور

موتور :Cummins HHP موتور دیزل صنعتی 4 سیکل قدرتمند، کم انتشارات و با پاسخ سریع به تغییرات بار.

ژنراتور مغناطیسی دائمی :(PMG) قابلیت بهبود شروع موتور و توانایی حذف عیب در مواقع اتصال کوتاه.

آلترناتور: چندین اندازه آلترناتور قابلیت راه‌اندازی موتور قابل تنظیم با پیچش 2/3 بازدهی پایین، انحراف موج شکل کم با بارهای غیرخطی و قابلیت از بین بردن خطای اتصال کوتاه را فراهم می‌کنند.

قفسه: قفسه با قابلیت کاهش صدا اختیاری موجود است.

سیستم خنک کننده: سیستم خنک کننده یکپارچه استاندارد، که برای دماهای محیطی مشخص طراحی و آزمایش شده است، نیازهای طراحی تسهیلات برای حرارت رد شده را ساده می کند.

سیستم کنترل: کنترل الکترونیکی استاندارد PowerCommand ارائه کننده یکپارچگی کامل سیستم از جمله راه اندازی/توقف از راه دور، تنظیم دقیق فرکانس و ولتاژ، نمایش هشدار و وضعیت پیام، حفاظت AmpSentry، اندازه گیری خروجی و خاموشی خودکار.

گارانتی: با پشتیبانی از یک گارانتی جامع و شبکه توزیع جهانی.

قطع کننده مدار موتوری: قطع کننده مدار موتوری 3 یا 4 پل اختیاری در دسترس است.

قادر به اجرای استاندارد ISO 8528-5 G3

مدلهای مختلف QSK23

ویژگی های ژنراتورها

ویژگی های موتورها

ویژگی های الترناتورها

ولتاژهای کاری موجود

آپشن های مجموعه ژنراتور

سیستم کنترل PowerCommand 3.3(MLD)

سیستم کنترل PowerCommand 3.3 یک سیستم کنترل تولیدکننده با مبنای میکروپروسسور است که قابلیت تنظیم ولتاژ، حفاظت موتور، حفاظت الترناتور، رابط کاربری و حکومت همگام را فراهم می کند.

 :AmpSentryشامل حفاظت AmpSentry یکپارچه است که عملکردهای کامل حفاظتی القایی را ارائه می‌دهد که با القایی ارائه شده هماهنگ شده است.

مدیریت قدرت: عملکرد کنترل، ویژگی های نظارت و آزمایش باتری و سیستم کنترل هوشمند روشن شدن را فراهم می کند.

روش کنترل پیشرفته: شناسایی سه فاز، تنظیم ولتاژ با نصف موج تقویت شده، با خروجی PWM برای عملکرد پایدار با همه انواع بار.

رابط ارتباطات: کنترل به همراه رابط PCCNet و Modbus استاندارد عرضه می شود.

مطابق با مقررات: تست پروتوتایپ: مطابق با استانداردهای UL، CSA، UKCA و CE.

سرویس: ابزار سرویس مبتنی بر کامپیوتر InPower قابل دسترسی برای تشخیص جزئیات، تنظیم، ثبت داده و شبیه‌سازی خطا.

طراحی قابل اعتماد: سیستم کنترل برای عملکرد قابل اعتماد در محیط های سخت طراحی شده است.

پشتیبانی از چند زبان

This Cummins commercial generator set is a fully integrated power generation system, providing optimum performance, reliability, and versatility for stationary standby, prime power, and continuous duty applications.

Cummins HHP engine - Rugged 4-cycle industrial diesel delivers reliable power, low emissions and fast response to load changes.

Permanent Magnet Generator (PMG) - Offers enhanced motor starting and fault clearing short circuit capability.

Alternator - Several alternator sizes offer selectable motor starting capability with low reactance 2/3 pitch windings, low waveform distortion with non-linear loads and fault clearing short-circuit capability.

Enclosure - Optional sound attenuated enclosure is available.

Cooling system - Standard integral set-mounted radiator system, designed and tested for rated ambient temperatures, simplifies facility design requirements for rejected heat.

Control system - Standard PowerCommand electronic control provides total system integration including remote start/stop, precise frequency and voltage regulation, alarm and status message display, AmpSentryTM protection, output metering, auto-shutdown.

Warranty - Backed by a comprehensive warranty and worldwide distributor network.

Motorized circuit breaker - Optional 3 or 4 pole motorized circuit breaker available.

ISO 8528-5 G3 Capable – Refer to factory for site and configuration specific transient performance classification

PowerCommand 3.3(MLD) control system

The PowerCommand 3.3 control system is an integrated microprocessor based generator set control system providing voltage regulation, engine protection, alternator protection, operator interface and isochronous governing.

AmpSentry – Includes integral AmpSentry protection, which provides a full range of alternator protection functions that are matched to the alternator provided.

Power management – Control function provides battery monitoring and testing features and smart starting control system.

Advanced control methodology – Three phase sensing, full wave rectified voltage regulation, with a PWM output for stable operation with all load types.

Communications interface – Control comes standard with PCCNet and Modbus interface.

Regulation compliant – Prototype tested: UL, CSA, UKCAand CE compliant.

Service – InPower PC-based service tool available for detailed diagnostics, setup, data logging and fault simulation.

Reliable design – The control system is designed for reliable operation in harsh environment.

Multi-language support
