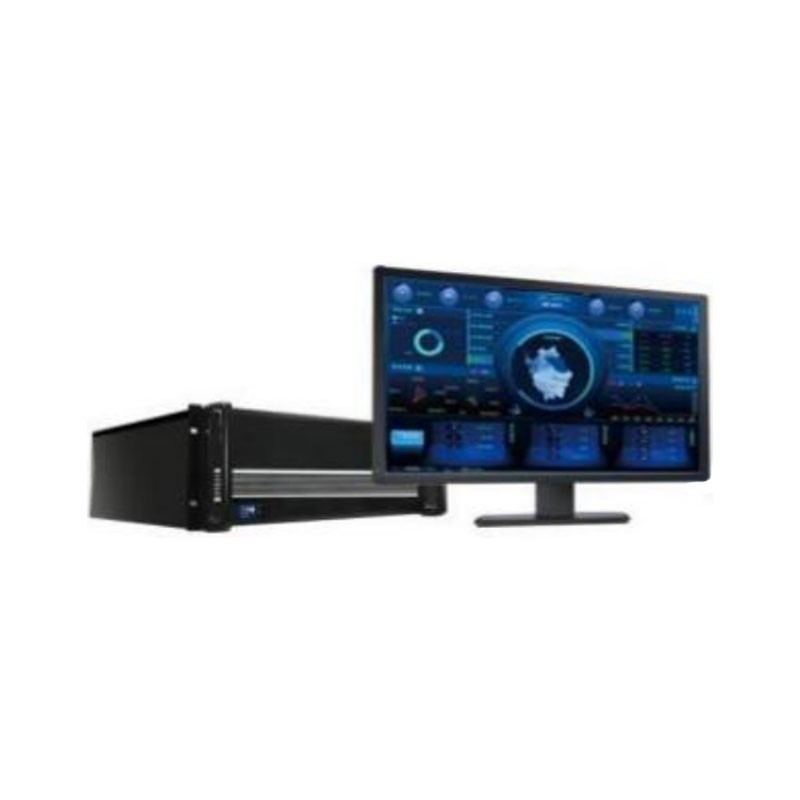

سیستم حفاظت پیرامونی و نظارت بر نفوذ فیبر نوری 5 کیلومتری
  • سیستم حفاظت پیرامونی و نظارت بر نفوذ فیبر نوری 5 کیلومتری

سیستم حفاظت پیرامونی و نظارت بر نفوذ فیبر نوری 5 کیلومتری

 Perimeter Fence Intrusion Monitoring System سیستم نظارت بر نفوذ در حاشیه با طول 5 کیلومتر، یک سیستم پیشرفته امنیتی است که برای مانیتورینگ و کنترل هر گونه نفوذ به داخل یا خارج از محدوده‌ای که توسط یک حصار 5 کیلومتری تعریف شده است، طراحی شده است. این سیستم شامل یک سری دوربین‌های مداربسته، سنسورهای حرکت، سیستم‌های اعلام نفوذ و دیگر تجهیزات امنیتی است که به صورت هوشمندانه برای تشخیص و اعلام هر گونه فعالیت نامناسب در محیط مورد نظر استفاده می‌شود. این سیستم امکاناتی برای پیشگیری از وقوع حوادث ناخواسته و تضمین امنیت محیط فراهم می‌کند. هرگونه تلاش برای نفوذ به داخل یا خروج از محدوده توسط این سیستم بلافاصله تشخیص داده و اعلام شده و اقدامات لازم برای جلوگیری از نفوذ انجام می‌شود.

تعداد

این سیستم قابلیت اتصال به یک سیستم اعلام حریق یا پلیس را نیز دارد تا در صورت لزوم، اقدامات لازم برای مهار و کنترل هر گونه نفوذ به سرعت انجام شود. همچنین، این سیستم قابلیت ضبط و ذخیره داده‌های مربوط به فعالیت‌های نامناسب در محیط را داراست که می‌تواند به منظور تحلیل و بررسی بعدی استفاده شود. از دیگر ویژگی‌های این سیستم می‌توان به امکان اتصال به شبکه‌های اینترنتی برای دسترسی از راه دور، نصب و راه‌اندازی آسان، و قابلیت تنظیمات و پیکربندی مختلف برای سازگاری با نیازهای مختلف محیطی اشاره کرد. به طور کلی، سیستم نظارت بر نفوذ در حاشیه با طول 5 کیلومتر یک راهکار قدرتمند و امنیتی برای حفاظت از محیط‌های حساس و مهم می‌باشد.

سیستم‌های نظارتی ضد صعود و ضد عبور از نوع مانیتورینگ در این مدل‌ها که ATFPS-F و ATFPS-C نام دارند، دارای ویژگی‌های متفاوتی هستند. فاصله کاری این دو مدل به ترتیب 15 کیلومتر و 10 کیلومتر است و تعداد کانال‌های آن‌ها به ترتیب 2 و 4 عدد می‌باشد. فاصله نمونه‌برداری و دقت مکانی هر دو مدل برابر با ±5 متر است و زمان اسکن آن‌ها نیز 0.2 ثانیه می‌باشد. در صورت نفوذ صعود و شکستن فیبر نوری، این سیستم‌ها هشدار می‌دهند. هر دو مدل دارای هسته فیبر نوری 2 و 4 عدد می‌باشند و از کابل فیبر نوری تک مدول استفاده می‌کنند. ابعاد و وزن هر واحد نیز 484×88×454 میلیمتر و 6.9 کیلوگرم می‌باشد. این سیستم‌ها دارای یک رابط RS485، RS232، Ethernet و USB برای اتصال به دستگاه‌های دیگر هستند. نیاز به برق AC220V با فرکانس 47 تا 63 هرتز و تابعیت از شرایط دمایی و رطوبتی خاص نیز دارند.

سیستم‌های واحد و استقرار فیبر

سامانه نظارتی محیطی نیروگاه بر اساس میزبان نظارتی محیطی توزیع شده و کابل‌های تشخیصی اصلی فیبر ساخته شده است. بدنه اصلی نظارتی جلوگیری از نفوذ توسط فیبر نوری اصلی از طریق گذاشتن یک کابل فیبر نوری روی حصار، برای دستیابی به اثر نظارت و جلوگیری از وارونگی استفاده می‌شود. زمانی که نفوذی از طریق حصار یا فراتر از حصار رخ می‌دهد، کابل فیبر نوری روی حصار انحنا می‌شود، بنابراین سیستم می‌تواند به سرعت مکان هشدار را تعیین کند، در همان زمان، دوربین ویدیو قادر به انجام گرفتن گرفتن تصویر هوشمند خودکار از تصویر نفوذی است و پس‌زمینه نظارتی می‌تواند تصویر نفوذ را در اولین زمان ببیند. سیستم همچنین می‌تواند وظایف هشدار صدا و نور، هشدار ویدیو و هشدار پیام کوتاه را به هم پیوند دهد. سیستم می‌تواند اطلاعات هشدار را به تلفن همراه اپراتور بفرستد  و نظارت هوشمند "بدون نیروی انسانی" را به واقعیت برساند.

1. هشدار موقعیتی برای رویداد عبور از شبکه Seine و بریدن شبکه Seine داده می شود.

2. هشدار موقعیتی برای پرش از بالای حصار داده می شود.

3. می تواند صدا و نور، ویدیو، پیام کوتاه و موارد دیگر را به هم متصل کند.

مصرف کابل برابر با 5.5 برابر فاصله فیزیکی است. مصرف کلی کابل (5 کیلومتر - 11 * 0.007 - 0.0092) * 5.5 = 27 کیلومتر است. با در نظر گرفتن فاصله کابل از دستگاه اصلی تا حصار سایت و تکرار قرار دادن سایت، مصرف کلی کابل 30 کیلومتر است.

مصرف کابل 4.5 برابر فاصله فیزیکی است و مجموع مصرف کابل (5 کیلومتر - 11 * 0.007 - 0.0092) کیلومتر * 4.5 = 22 کیلومتر است. با در نظر گرفتن فاصله کابل از یک دستگاه اصلی تا حصار سایت و تکرار قرار دادن سایت، کل مصرف کابل 25 کیلومتر است. کابل در بالای حصار نصب شده است، موقعیت ثابت کابل 25 سانتیمتر بالاتر از نقطه بالاترین حصار است و کابل به اندازه 50 سانتیمتر به اندازه دایره میباشد.

Fence

محتوای دیتاشیت

سیستم حفاظت پیرامونی

2. قضاوت هشدار
climb invasion , Across invasion , fiber broken
2. شماره کانال
2 , 4
2. دقت موقعیت
±5m
2. قدرت
AC220V±10% 47~63HZ
2. مصرف برق
50w
2. فاصله نمونه
0.8m
2. زمان اسکن
0.2s
2. تکنولوژی
Optical Fiber Core , Optical Fiber Cable
2. محیط های قابل استفاده
Rail and subway and monorail , pipelines , military areas , mines , urban use , museums , airports , factories
2. فاصله کاری
15Km , 10Km
2.MTBF
3 years ~ 5 years

1 other product in the same category

مشخصات فنی

سیستم حفاظت پیرامونی

2. قضاوت هشدار climb invasion, Across invasion, fiber broken
2. شماره کانال 2, 4
2. دقت موقعیت ±5m
2. قدرت AC220V±10% 47~63HZ
2. مصرف برق 50w
2. فاصله نمونه 0.8m
2. زمان اسکن 0.2s
2. تکنولوژی Optical Fiber Core, Optical Fiber Cable
2. محیط های قابل استفاده Rail and subway and monorail, pipelines, military areas, mines, urban use, museums, airports, factories
2. فاصله کاری 15Km, 10Km
2.MTBF 3 years ~ 5 years
