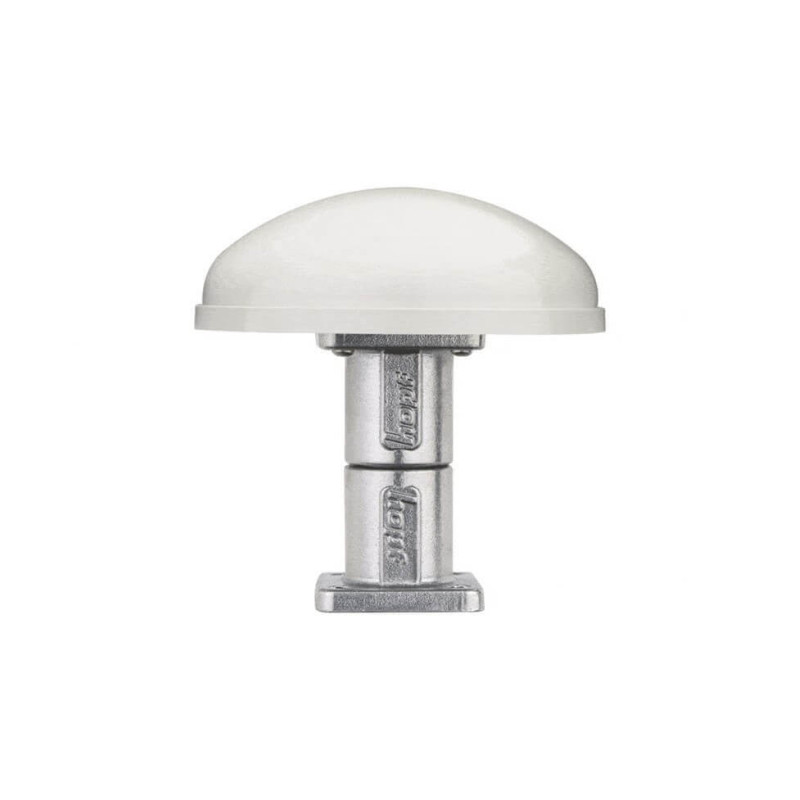

DCF77 آنتن های جهت دار GPS فعال(4417, 4420, 4437)
آنتن های DCF77 4417 / 4418 / 4420 / 4436 / 4437 همه آنتن های hopf آلمان و دارای قابلیت فعال جهت دار و از یک طراحی الکتریکی هستند. آنتنهای فریت برای فرکانسهای محدوده موج بلند برای کوچک نگه داشتن آنتنها استفاده میشوند. مدار نوسان در آنتن که از یک میله فریت سیمی و خازن های مختلف ساخته شده است، روی 77.5 کیلوهرتز تنظیم شده است. DCF77 یک استاندارد برای انتقال زمان ( ساعت، دقیقه و ثانیه) و تاریخ برای ساعت ها و دستگاه های زمان دار است و با دقت بسیار بالا بصورت رادیویی ( فرستنده محلی) به دستگاه ها منتقل می شود.
آنتن DCF77 تایم سرور هوپف آلمان
ویژگی های مدار نوسانی عمدتاً به میله فریت بستگی دارد. تغییرات دما بر نفوذپذیری میله فریت و در نتیجه فرکانس میانی مدار نوسانی تنظیم شده برای سیگنال DCF77 تأثیر می گذارد. ولتاژ خروجی مدار نوسانی به یک تقویت کننده با مقاومت ورودی مشخص تغذیه می شود. در پشت آمپلی فایر یک سازگاری با کابل آنتن وجود دارد.
انواع آنتن
انواع آنتن های زیر برای اهداف مختلف موجود است:
• آنتن داخلی FG443600
• آنتن فضای باز FG441700A برای نصب سقف تخت
• آنتن فضای باز FG441800A برای نصب دیوار
• آنتن FG442000 در فضای باز برای نصب قطب
• آنتن فضای باز FG443700 با دریافت غیر جهت دار برای عملیات موبایل
آنتن داخلی FG443600
این آنتن را می توان در ساختمان هایی دور از منابع تداخل برای دریافت DCF77 استفاده کرد. به عنوان مثال، تلویزیون ها، مانیتورها، پایانه ها، LAN داخلی، موتورهای الکتریکی و غیره
همچنین ساخت و ساز ساختمان باید در نظر گرفته شود. ساختمان های بتن آرمه و صفحات فیرینگ به طور قابل توجهی سیگنال DCF77 را تضعیف می کنند و باعث ایجاد نسبت سیگنال / نویز بد می شوند.
این آنتن که می تواند 360 درجه بچرخد، به یک براکت دیواری ساخته شده از فولاد با روکش روی پیچ می شود.
آنتن های فضای باز
اکثراً سیستمهای ساعت کنترلشده رادیویی با یک آنتن در فضای باز کار میکنند. در حالی که محیط اطراف آنتن داخلی می تواند به دلیل تغییر عملیات فنی در اتاق ها تغییر کند، شرایط برای آنتن خارجی تقریبا ثابت می ماند.
برای شرایط آب و هوایی نامساعد، ما یک آنتن بسیار قوی در فضای باز ارائه می کنیم. در یک محفظه پلاستیکی گرد ضد آب قرار گرفته است. آنتن های مختلف فقط از نظر ساختار مکانیکی متفاوت هستند.
ساختار مکانیکی از آلومینیوم محکم، آنودایز یا آلومینیوم ریخته گری ساخته شده است که برای مقاومت در برابر باد شدید طراحی شده است. کابل آنتن بدنه را در پایین ترک می کند.
DCF77 یک استاندارد برای انتقال زمان و تاریخ برای ساعت ها و دستگاه های زمان دار است. این استاندارد بر اساس یک سیگنال رادیویی است که به صورت مداوم از یک استان قدیمی به نام DCF77 در آلمان پخش می شود. سیگنال DCF77 شامل تاریخ، ساعت، دقیقه و ثانیه است و با دقت بسیار بالا به دستگاه ها منتقل می شود.
تایم سرورها نیز از این سیگنال استفاده می کنند تا زمان صحیح را به دستگاه های متصل به آنها منتقل کنند. این سیگنال رادیویی از طریق آنتنهایی که در مناطق مختلف جهان قرار دارند، به دستگاه ها منتقل می شود. تایم سرورها با دریافت این سیگنال، زمان را به صورت خودکار به روز می کنند و به این ترتیب دستگاه ها و ساعت های متصل به آنها در همان لحظه زمان صحیح را نمایش می دهند.
استفاده از DCF77 در تایم سرورها به دلیل دقت بالا و سادگی است. این سیستم قادر است به دقت میلی ثانیه زمان را انتقال دهد و با این حساب، تایم سرورها همیشه زمان صحیح را نمایش می دهند. همچنین، استفاده از سیگنال رادیویی به معنی عدم وابستگی به اینترنت است، بنابراین حتی در صورت قطع شدن اینترنت، تایم سرورها همچنان می توانند زمان را به روز کنند.
در کل، DCF77 یک روش قابل اعتماد و دقیق برای انتقال زمان و تاریخ برای تایم سرورها است که در بسیاری از دستگاه های زمان دار استفاده می شود.
DCF77 Antenna 4417 / 4418 / 4420 / 4436 / 4437
Antenna structure
All hopf antennas are directional active antennas and of the same electrical design. Ferrite antennas are used for the frequencies in the long-wave range to keep the antennas small. The oscillating circuit in the antenna, made of a wired ferrite rod and various capacitors, is tuned to 77.5 kHz
The features of the oscillating circuit depend mainly on the ferrite rod. Temperature changes influence the permeability of the ferrite rod and thus the mid-frequency of the tuned oscillating circuit for the DCF77 signal
The output voltage of the oscillating circuit is fed to an amplifier with definite input resistance. Behind the amplifier there is an adaptation to the antenna cable
Types of antennas
:The following types of antennas for the different purposes are available
FG443600 Indoor antenna
FG441700A Outdoor antenna for the flat roof installation
FG441800A Outdoor antenna for the wall installation
FG442000 Outdoor antenna for the pole installation
FG443700 Outdoor antenna with non-directional reception for mobile operations
Indoor antenna FG443600
This antenna can be used in buildings away from sources of interference for the DCF77-reception. e.g. TVs, monitors, terminals, in-house-LAN, electrical engines etc
Also the construction of the building has to be taken into consideration. Reinforced concrete buildings and fairing plates attenuate considerably the DCF77-signal and cause a bad signal / noise ratio
The antenna, which can be turned by 360°, is screwed to a wall bracket made of zinc-coated steel
Outdoor antennas
Mostly radio controlled clock systems are running with an outdoor antenna. Whereas the surroundings of the indoor antenna can change because of changing technical operations in the rooms, the conditions for the outdoor antenna remain nearly constant
For rough weather conditions we supply a very robust outdoor antenna. It is housed in a round weatherproof plastic casing. The different antennas differ in their mechanical structure only
The mechanical construction is made of a sturdy, anodised aluminum or die-cast aluminum designed to withstand strong wind. The antenna cable leaves the casing at the bottom
