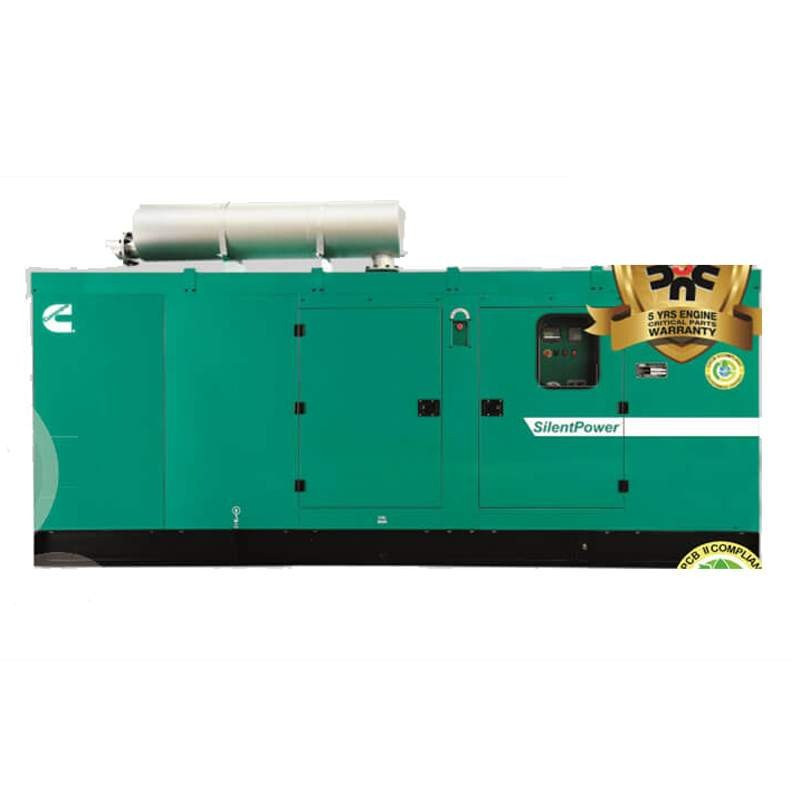

دیزل ژنراتور625KVA کامینز C625D5P

فناوری قابل اعتماد و عملکرد بی نظیر

• موتور مقاوم سری Cummins® K19 و مجموعه دیزل ژنراتور با دینام استمفورد در کلاس جهانی

• تکنولوژی اثبات شده با سادگی مکانیکی سیستم سوخت کامینز PT.

• زیبایی شناسی هوشمند و پرداخت برتر

• اندازه جمع و جور با نسبت بهینه قدرت به وزن

قدرت دوستدار محیط زیست

• موتور فن آوری تعریف کلاس برای پاسخگویی به آزمایش های دقیق انتشار اگزوز مطابق با هنجارهای اصلاح شده MoEF طراحی شده است، بنابراین قدرت سازگار با محیط زیست را ارائه می دهد.

• کامینز®مجموعه های دیزل ژنراتور با کمترین سطح نویز در محدوده خود موجود هستند

کمترین هزینه عملیاتی و گارانتی جامع

• محصول بسیار قابل اعتماد و بادوام

• همه عناصر طوری طراحی شده اند که با هم کار کنند تا کارایی را حتی در بارهای جزئی به حداکثر برسانند و مزیت کمترین هزینه های عملیاتی را ارائه دهند.

• 300 ساعت / 1 سال فاصله خدمات

• صنعت بهترین ضمانت جامع در کلاس را برای کل بسته شامل اجزای لاستیکی تایید کرد

تضمین قدرت تک منبع

• تمام اجزای اصلی–موتور، دینام، سیستم کنترل و سایبان توسط شرکت کامینز هند طراحی، تولید و آزمایش شده است.

• بهترین و بزرگترین شبکه پشتیبانی مشتری در هند،

• قابلیت ارائه خدمات شبانه روزی و پشتیبانی لوازم یدکی

• همه این چیزها کنار هم، کامینز®تضمین برق تک منبعی را به شما ارائه می دهد

موتور

• کامینز®سری K19 6 سیلندر خطی 4 زمانه موتور خنک کننده رادیاتور

• طراحی بسیار پایدار و قابل اعتماد با موتور مربع

• سیستم حمل و نقل هوا به خوبی طراحی شده است

-نوع خشک، پاک کننده هوای عنصر کاغذی قابل تعویض با نشانگر محدودیت

 -پس از خنک شدن هوا به هوا

-توربوشارژر بهینه شده برای افزایش قابلیت های ارتفاع

• بهترین در کلاس مصرف سوخت با

- سیستم سوخت PT با انژکتورهای کنترل زمان بندی گام الکترونیکی (ESTC) که به آرامی سرعت موتور را تحت بار با کنترل الکترونیکی کلاس A1 تثبیت می کند.

• سیستم رادیاتور انتگرال استاندارد، طراحی و آزمایش شده برای 50درجهدمای محیط C

• Venturi Combo Spin On Oil Filter

• خنک کننده روغن روان کننده نوع صفحه ای

• ابتدا روغن و مایع خنک کننده را پر کنید

• موتور استارت برقی با ویژگی درگیری استارت نرم

• دینام شارژ باتری

• باتری 2 X 12 ولت DC

آلترناتور

• قاب دینام استمفورد HC از شرکت cummins Generator Technologies

• نوع بدون براش، محافظ صفحه، میدان گردان، دینام خود تحریک مطابق با IS/IEC 60034-1

• سیم پیچ 3 فاز قابل اتصال مجدد با 12 ترمینال که برای اتصال بیرون آورده شده است

• قابلیت راه اندازی بهتر موتور

• بهترین کارایی کلاس

• طراحی فشرده با یاتاقان های مهر و موم شده برای عمر طولانی تر و نگهداری کمتر

• آغشته به تمام اجزای زخم برای استحکام مکانیکی بهتر

صفحه کنترل

پانل کنترل با ورق CRCA گیج 14/16 ساخته شده است و برای پوشش ضد آب و هوا و ماندگاری طولانی با روکش پودری ساخته شده است. کنترل پنل از قسمت های زیر تشکیل شده است:

• کنترلر Power Command 3.3

• اتوبوس آلومینیومی با ظرفیت مناسب با پایانه های ورودی/خروجی

• فیوزهای ابزار به درستی سیم کشی شده و فرل شده اند

• مدار شکن هوا (ACBs)/مدار شکن (MCCB) با درجه بندی مناسب با حفاظت اضافه بار و اتصال کوتاه

ویژگی های PowerCommand 3.3

سیستم کنترل PowerCommand یک سیستم نظارت، اندازه گیری و کنترل مجموعه ژنراتور مبتنی بر ریزپردازنده با صفحه نمایش LCD است که برای پاسخگویی به نیازهای مجموعه ژنراتورهای موتور محور امروزی طراحی شده است.

• رابط اپراتور بصری که شامل صفحه نمایش LCD با نور پس زمینه LED با سوئیچ های نرم لمسی و لامپ های LED وضعیت مجموعه ژنراتور است.

• AVR دیجیتال یکپارچه برای شنت یا تحریک PMG با تطبیق گشتاور.

• فرمان الکترونیک دیجیتال با جبران دما و راه اندازی هوشمند..

• شروع-ایست از راه دور

• اندازه گیری موتور: فشار روغن، دمای مایع خنک کننده بالا، سطح خنک کننده پایین، ولتاژ باتری، سرعت موتور و ساعت.

• اندازه گیری دینام AC: ولتاژ LL و ولتاژ LN، جریان (1 و 3 فاز)، ولت آمپر (فاز و کل) و فرکانس.

• Utility/Bus AC Metering: ولتاژ LL و ولتاژ LN، جریان (1 و 3 فاز)، kW، kVAR، ضریب توان، kVA (سه فاز و کل)، و فرکانس.

• توابع کنترل موازی: همگام سازی فرکانس دیجیتال و تطبیق ولتاژ، کنترل های اشتراک بار kW و kVAr هم زمان، کنترل Droop kW و kVAr، بررسی همگام سازی، موازی سازی گسترده (Peak Shave/Base Load)، کنترل کنترل بار، کنترل تقاضای بار.

• حفاظت از دینام AC: بیش از / کمتر از ولتاژ، فرکانس بیش از / کمتر، جریان بیش از حد، اتصال کوتاه و از دست دادن سنجش AC.

• ثبت داده ها: ساعت موتور، ساعت کنترل، روشن شدن موتور و حداکثر 10 کد خطای اخیر

• حفاظت موتور: فشار روغن روغن کم، دمای مایع خنک‌کننده بالا/پایین، بیش از حد سرعت، ولتاژ بیش از حد/کمتر/ضعیف باتری، شکست در میل لنگ/راه‌اندازی، قفل کردن لنگ، سطح سوخت پایین، خرابی سنسور.

• حفاظت Utility/Bus AC: Over/Under ولتاژ، تحت فرکانس و چرخش فاز

• حفاظت های موازی

• عملکردهای کنترلی: شروع-ایست با تأخیر زمانی قابل تنظیم، ساعت بیدرنگ برای نشان دادن زمان خطا و رویداد، ساعت ورزشکار و زمان شروع/توقف روز، کنترل شمع روشنایی قابل تنظیم، چرخه لنگ زدن قابل تنظیم، بارگیری / تخلیه بار طبق اولویت قابل تنظیم

• کارکرد 12 و 24 ولت DC

• حالت خواب

• ورودی/خروجی قابل برنامه ریزی (4 ورودی و 4 خروجی)، قابل ارتقا با ماژول های AUX101/102

• خود پیکربندی شبکه PCCNet

• رابط مدباس (RS485 RTU)

• سازگار با InPower (ابزار خدمات مبتنی بر رایانه)

• گواهینامه ها - الزامات مربوط به استانداردهای UL، NFPA، ISO، IEC، Mil Std.، CE و CSA را برآورده می کند.

صدا خفه کن

• صدا خفه کن درجه بیمارستانی با کلاهک باران که به طور مناسب برای مطابقت با استانداردهای انتشار نویز دقیق تعیین شده توسط MoEF / CPCB بهینه شده است

چیدمان نصب

• موتور و دینام بر روی یک قاب پایه ساخته شده از MS با پدهای AVM نصب شده اند.

• قاب پایه با مخزن سوخت یکپارچه با دریچه تخلیه، دریچه هوا، اتصال ورودی و خروجی، نشانگر سطح و پیش بینی تمیز کردن ارائه شده است.

اختیاری

• موتور: بخاری خنک کننده، مبدل حرارتی

• دینام: PMG

• کنترل پنل: کنترل پنل AMF مبتنی بر ریزپردازنده / رله

• سایر موارد: مجموعه های موبایلی که روی چرخ دستی نصب می شوند

محفظه آکوستیک

• طراحی ویژه برای برآورده کردن هنجارهای سختگیرانه MoEF/CPCB 75 dBA @ 1mtr در بار 75٪ در شرایط میدان آزاد

• محفظه آکوستیک از ورق های CRCA در سایه سبز مینسل و یک قاب پایه ساختاری/ورق فلزی رنگ شده به رنگ مشکی ساخته شده است.

• مواد عایق صوتی با درجه جذب صدا و ضد حریق با کیفیت بالا (فوم PU) مطابق با استاندارد IS 8183

• بلند کردن دو نقطه برای جابجایی آسان در محل مشتری

• طراحی شده تا قابلیت سرویس دهی بهینه را داشته باشد

• دریچه های ورودی هوا که به طور ویژه برای کار در بار نامی طراحی شده اند

• ساخته شده بر روی دستگاه های CNC ویژه برای ثبات در کیفیت و طرز کار

• فرآیند پیش تصفیه 11 مخزن و پوشش پودری مقاوم در برابر اشعه ماوراء بنفش تمام قطعات برای مقاومت در برابر محیط شدید

• استفاده از سخت افزار ویژه برای طول عمر بیشتر

• یک ظاهر طراحی شده هم سطح - بدون پیش بینی

• تخلیه مایعات برای روغن و سوخت

• ترتیب پر کردن سوخت در داخل محفظه

Reliable Technology And Unmatched Performance

• The Cummins® K19 series rugged engine and world class Stamford alternator powered diesel generator set

•  Proven technology with mechanical simplicity of Cummins PT fuel system.

• Smart aesthetic and superior finish

• Compact in size with optimum power to weight ratio

Environment Friendly Power

• Class defining technology engine is designed to meet stringent exhaust emission tests as per revised MoEF norms, thus offering environment friendly power.

• The Cummins® diesel generator sets are available with the lowest noise levels in its range

Lowest Operating Cost and Comprehensive Warranty

• Highly reliable and durable product

• All elements are designed to work together to maximize efficiency even at part loads, offering the advantage of lowest operating costs.

• 300 Hours/ 1 year service interval

• Industry acknowledged best-in-class comprehensive warranty on the entire package including rubber components

Single Source Power Assurance

• All the major components – the engine, alternator, control system and canopy are designed, manufactured and tested by Cummins India.

• Best and largest customer support network in India,

• Capable of providing round-the-clock service and spares support

• All these things put together, Cummins® offers you SINGLE SOURCE POWER ASSURANCE

Engine

• Cummins® K19 series, 6 cylinder, In-line 4 stroke, radiator cooled engine

•  Highly stable and reliable design with square engine

• Well designed air handling system with

— Dry type, Replacable paper element air cleaner with restriction indicator

 — Air to air aftercooling

— Optimised turbocharger for increased altitude capabilities

• Best in class fuel economy with

-  PT fuel system with Electronic Step Timing Control (ESTC) injectors which smoothly stabilise engine speed under load with A1 class Electronic governing

• Standard integral set-mounted radiator system, designed and tested for 50°C ambient temperatures

• Venturi combo Spin On Oil Filter

• Plate type lube oil cooler

• First fill of lube oil and coolant

• Electrical starter motor with soft start engagement feature

• Battery charging alternator

• 2 X 12 V DC battery

Alternator

• Stamford HC alternator frames from cummins Generator Technologies

• Brushless type, Screen protected, Revolving field, Self excited alternator conforming to IS/IEC 60034-1

• 3 Phase reconnectable winding with 12 terminals brought out for connection

• Better motor starting capability

• Best in class efficiency

• Compact design with sealed bearings for longer life and lesser maintenance

• Impregnation on all wound components for better mechanical strength

Control Panel

Control panel is manufactured with 14/16 gauge CRCA sheet and is powder coated for weather-proof and long lasting finish. The control panel consists of the following parts:

• Power Command 3.3 Controller

• Aluminum bus bars with suitable capacity with incoming/ outgoing terminals

• Instrument fuses duly wired and ferruled

• Air Circuit Breakers (ACBs)/Moulded Case Circuit Breaker (MCCB) of suitable rating with overload and short circuit protections

PowerCommand 3.3 features

The PowerCommand control system is a microprocessorbased generator set monitoring, metering and control system with LCD display designed to meet the demands of today’s engine driven generator sets

• Intuitive operator interface which includes LED backlit LCD display with tactile feel soft-switches & generator set status LED lamps

• Integrated digital AVR for shunt or PMG excitation with torque matching.

• Digital electronic governing with temperature compensation and smart starting..

• Remote start-stop

• Engine metering: Oil pressure, High coolant temperature, Low coolant level, Battery voltage, Engine speed and hours.

• AC Alternator metering: L-L Voltage and L-N Voltage, Current (1 and 3 phase), Volt-Amperes (phase and total) and Frequency.

• Utility/AC bus Metering: L-L Voltage and L-N Voltage, Current (1 and 3 phase), kW, kVAR, Power factor, kVA (three phase and total), and Frequency.

• Paralleling Control Functions: Digital frequency synchronization and voltage matching, Isochronous kW and kVAr load sharing controls, Droop kW and kVAr control, Sync check, Extended paralleling (Peak Shave/Base Load), Load govern control, Load demand control.

• AC Alternator protection: Over/Under voltage, Over/Under frequency, Over current, Short circuit and Loss of AC sensing.

• Data logging: Engine hours, Control hours, Engine starts and upto 10 recent fault codes

• Engine Protection: Low lube oil pressure, High/Low coolant temperature, Over speed, Battery Over/Under/Weak Volts, Fail to crank/start, Cranking lockout, Low fuel level, Sensor failure.

• Utility/AC bus protection: Over/Under voltage, Under frequency and Phase rotation

• Paralleling protections

• Control Functions: Start-stop with configurable time delay, Real time clock for fault and event time stamping, Exerciser clock and time of day start/ stop, Configurable glow plug control, Configurable cycle cranking, Load shed/ dump as per configurable priority

• 12 and 24 Volt DC operation

• Sleep mode

• Programmable I/Os (4 inputs and 4 outputs), expandable with AUX101/102 modules

 • Self-Configuring PCCNet network

• Modbus interface (RS485 RTU)

• InPower compatible (PC based service tool)

• Certifications - meets the requirement of relevant UL, NFPA, ISO, IEC, Mil Std., CE and CSA standards

Silencer

•  Hospital grade silencer with rain cap suitably optimised to meet stringent noise emission standards laid down by MoEF / CPCB

Mounting Arrangement

• Engine and alternator are mounted on a common MS fabricated base frame with AVM pads.

• Base frame with integral fuel tank is provided with drain plug, air vent, inlet and outlet connection, level indicator and provision for cleaning

Optional

• Engine: Coolant heater, Heat exchanger

• Alternator: PMG

• Control Panel: Microprocessor / relay based AMF control panel

•   Others: Trolley mounted mobile sets

Acoustic Enclosure

• Specially designed to meet stringent MoEF/ CPCB norms of 75 dBA @ 1mtr at 75% load under free field conditions

• The acoustic enclosure is made of CRCA sheets in munsel green shade and a structural/ sheet metal base frame painted in black.

• High quality noise absorbant and fire-retardant grade acoustic Insulation material (P.U. Foam) complying to IS 8183

• Two point lifting for easy handling at customer site

• Designed to have optimum serviceability

• Air inlet louvers specially designed to operate at rated load

• Made on special purpose CNC machines for consistency in quality and workmanship

• 11 tank pretreatment process and UV resistant Powder Coating of all parts to withstand extreme environment

• Use of special hardware for longer life

• Flush styling - no projections

• Fluid drains for lube oil and fuel

• Fuel filling arrangement inside the enclosure
