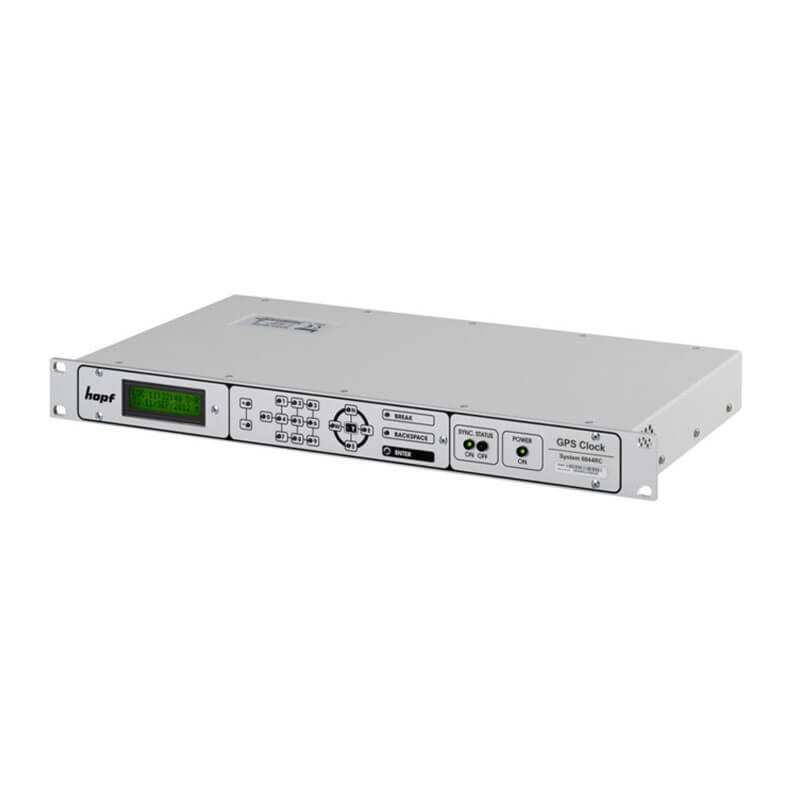

System 6844(RC)-SUB سرور زمان ماژولار SUB-Master
System 6844 (RC) یک سیستم نیمه مدولار با گیرنده GPS یکپارچه است. این تایم سرور در ابعاد مختلف 1 الی 3 یونیتی طراحی شده است و برای نصب در داخل راک میباشد. این تایم سرور دارای صفحه نمایش و صفحه کلید گسترده است . دارای دو رابط سریال مستقل COM0/COM1 و همچنین پروتکل IRIG-B در ان تعبیه شده است. قابلیت های گسترده توسعه مانند ماژول های NTP برای پورت های شبکه از قابلیت های این تایم سرور نیمه ماژولار میباشد. همچنین بر اساس درخواست مشتری امکان توسعه و افزایش پورت ها و پروتکل ها برروی این تایم سرور میسر است.
Sub-Master (Slave) Clock System 6844(RC)-SUB
System 6844(RC)-SUB یک سیستم نیمه مدولار SUB-Master است. برای همگام سازی سیستم 6844(RC)-SUB می توان از سیگنال های زیر (در برخی موارد در ترکیب با بردهای هماهنگ سازی مناسب) استفاده کرد:
- سریال hopf Master/Slave String از ساعت اصلی hopf
- رشته hopf Master/Slave + پالس PPS از ساعت اصلی hopf
- پالس DCF77 (1Hz)
- شبیه سازی آنتن DCF77 (77.5 کیلوهرتز)
- IRIG-B
- NTP/SNTP
- اساساً از اجزای زیر تشکیل شده است:
- Sub-Master System 6844SUB متشکل از
- غلاف در دسترس (اختیاری)
- قفسه 1/2 19 اینچی (3U/42HP) برای نصب در کابینت ها
- رومیزی 1/2 19 اینچی
- محفظه دیواری 1/2 19 اینچی
- قفسه 1/1 19 اینچی (3U/84HP) برای نصب در کابینت
- قفسه 1U Slim Line (1U/84HP) برای نصب در کابینت ها
- تخته ساعت 6844SUB
- صفحه نمایش و صفحه کلید
- 2 رابط سریال مستقل COM0/COM1 در RS232/RS422 برای خروجی رشته های داده سریال، سیگنال دیجیتال IRIG-B (B00x / IEEE C37.118-2005 (IEEE 1344-1995 سابق) / AFNOR NF70F S87-5C
- منبع تغذیه
2 اسلات برای اجرای تابلوهای عملکرد یا به جای 2 اسلات داخلی (با تابلوهای پل اتوبوس) برای گسترش بعدی با تابلوهای عملکرد. در محفظه دیواری: 1 شیار برای اجرای تابلوهای کاربردی یا بهتر بگوییم 1 شیار گسترش
برای خروجی سیگنال های خروجی مورد نیاز علاوه بر خروجی های موجود به صورت استاندارد، سیستم 6844SUB را می توان به بردهای عملکرد مجهز کرد. در سیستم 6844SUB حداکثر دو (2) برد عملکرد برای گذرگاه سیستم قابل استفاده است. هنگام تامین سیستم 6844 بدون بردهای عملکرد اضافی، دو اسلات گسترش (با تخته های پل اتوبوس) برای توسعه سیستم بعدی اجرا می شود.
استثنا: سیستم 6844SUB در محفظه دیواری. این نسخه رک فقط یک اسلات برای بردهای تابع / تخته های پل گذرگاه در ارتباط با COM0/COM1 ارائه می دهد. به درخواست مشتری، سیستم 6844SUB را می توان با دو اسلات عرضه کرد اما از COM0/COM1 چشم پوشی کرد.
قابل استفاده برای رکهای نسخههای 1/2 رک 19 اینچی (3U/42HP) و رک 1/1 19 اینچی (3U/84HP): در زمان سفارش سیستم 6844SUB در چنین نسخههای رک میتوان بردهای عملکردی اضافی (بدون گذرگاه سیستم) یا اسلاتهای افزودنی آماده شده برای چنین بردهایی را اجرا کرد.
سیستم 6844RC-SUB / عملکرد RC
با فعال کردن Remote Function برد 6844SUB، سیستم 6844SUB به سیستم 6844RC-SUB تبدیل می شود. در نتیجه برد 6844RC-SUB را می توان از طریق hmc پارامتری / نظارت کرد تا از طریق رابط سریال RS232 متصل شود و خروجی های سیگنال داخلی اضافی در دسترس هستند. در ارتباط با LAN Management Board 6844MNG، اتصال hmc به برد 6844RC-SUB از طریق LAN قابل پردازش است. عملکرد از راه دور انجام شده فقط به برد 6844RC-SUB محدود می شود.
NTP Stratum 1 Time Server
سیستم 6844SUB با اجرای حداکثر دو (2) برد NTP LAN 7273 (RC) یا NTP LAN Board (ها) 7274 (RC) تبدیل به یک سرور زمانی بسیار دقیق NTP Stratum 1 برای همگام سازی رایانه ها و شبکه های صنعتی می شود.
Sub-Master (Slave) Clock System 6844(RC)-SUB
System 6844(RC)-SUB is a semi-modular SUB-Master System. Following signals (in some cases in combination with appropriate synchronization boards) can be used for synchronization of system 6844(RC)-SUB:
- Serial hopf Master/Slave String from a hopf Master Clock
- Serial hopf Master/Slave String + PPS pulse from a hopf Master Clock
- DCF77 pulse (1Hz)
- DCF77 antenna simulation (77.5kHz)
- IRIG-B
- NTP/SNTP
Basically it consists of the following components:
- Sub-Master System 6844SUB consisting of
- Housings available (optionally)
- 1/2 19" rack (3U/42HP) for mounting into cabinets
- 1/2 19" table-top housing
- 1/2 19" wall housing
- 1/1 19" rack (3U/84HP) for mounting into cabinets
- 1U Slim Line rack (1U/84HP) for mounting into cabinets
- Clock board 6844SUB
- Display and keypad
- 2 independent serial interfaces COM0/COM1 in RS232/RS422 for output of serial data strings, digital IRIG-B signal (B00x / IEEE C37.118-2005 (formerly IEEE 1344-1995) / AFNOR NF S87-500) or DCF77 pulse
- Power supply
- 2 slots for implementation of function boards or rather 2 extension slots (with bus bridge boards) for subsequent extension with function boards. In wall housing: 1 slot for implementation of function boards or rather 1 extension slot
For output of signal outputs required in addition to those available as standard, system 6844SUB can be equipped with function boards. In system 6844SUB a maximum of two (2) function boards for system bus can be operated. When supplying system 6844 without additional function boards two extension slots (with bus bridge boards) for subsequent system extension are implemented.
Exclusion: System 6844SUB in wall housing. This rack version offers just one slot for function boards / bus bridge boards in connection with COM0/COM1. At customer's request system 6844SUB can be supplied with two slots but waiving COM0/COM1.
Applicable for rack versions 1/2 19" rack (3U/42HP) and 1/1 19" rack (3U/84HP): At time of ordering System 6844SUB in such rack versions additional function boards (without system bus) or prepared extension slots for such boards can be implemented.
System 6844RC-SUB / RC Functionality
By activating the Remote Function of board 6844SUB, system 6844SUB turns into a system 6844RC-SUB. As a result board 6844RC-SUB can be parameterized / monitored via the hmc to be connected via a serial RS232 interface and additional internal signal outputs are available. In connection with the LAN Management Board 6844MNG the hmc connection to board 6844RC-SUB can be processed via LAN. The Remote Function performed is limited to board 6844RC-SUB only.
NTP Stratum 1 Time Server
By implementation of up to two (2) NTP LAN Board(s) 7273(RC) or NTP LAN Board(s) 7274(RC) System 6844SUB becomes a highly accurate NTP Stratum 1 Time Server for synchronization of computers and industrial networks.
محتوای دیتاشیت
Time server
- تکنولوژی تایم سرور
- GPS
- منابع تغذیه
- 110VDC (60 – 160VDC) , 85 – 264VAC (50Hz / 60Hz) , 125 – 250VDC
- ویژگی منابع تغذیه
- redundant power inputs for connection of one power sources , single power supply , DC voltage redundant power inputs
- اسلات های افزونه
- Over 10 extension slots
- پروتکل زمان شبکه
- (NTP / SNTP) , IRIG-B , DCF77 , PPS , PPM , PPH
- روش نصب
- 1U fully modular subrack for 19-inch rack mounting , 3U-Version
- ساعت مرکزی
- بله
16 محصول دیگر در همین دسته
تقویت کننده GPS تایم سرور هوپف آلمان 6849
Switch Box System 5000 - ساعت مرکزی
ماژول تایم سرور دین ریل DIN 8024GPS هوپف
تایم سرور کوچک 6890 هوپف ویژه NTP
تایم سرور مینبرگ LANTIME M320
تایم سرور 8030HEPTA
تایم سرور میکروچیپ S600و Sync Server S650
نمایشگر بزرگ ساعت مرکزی 4985 آلمانی ماتریس LED 16x64
تقسیم کننده آنتن GPS غیرفعال HOPF 4443
مشخصات فنی
Time server | |
---|---|
تکنولوژی تایم سرور | GPS |
منابع تغذیه | 110VDC (60 – 160VDC), 85 – 264VAC (50Hz / 60Hz), 125 – 250VDC |
ویژگی منابع تغذیه | redundant power inputs for connection of one power sources, single power supply, DC voltage redundant power inputs |
اسلات های افزونه | Over 10 extension slots |
پروتکل زمان شبکه | (NTP / SNTP), IRIG-B, DCF77, PPS, PPM, PPH |
روش نصب | 1U fully modular subrack for 19-inch rack mounting , 3U-Version |
ساعت مرکزی | بله |
