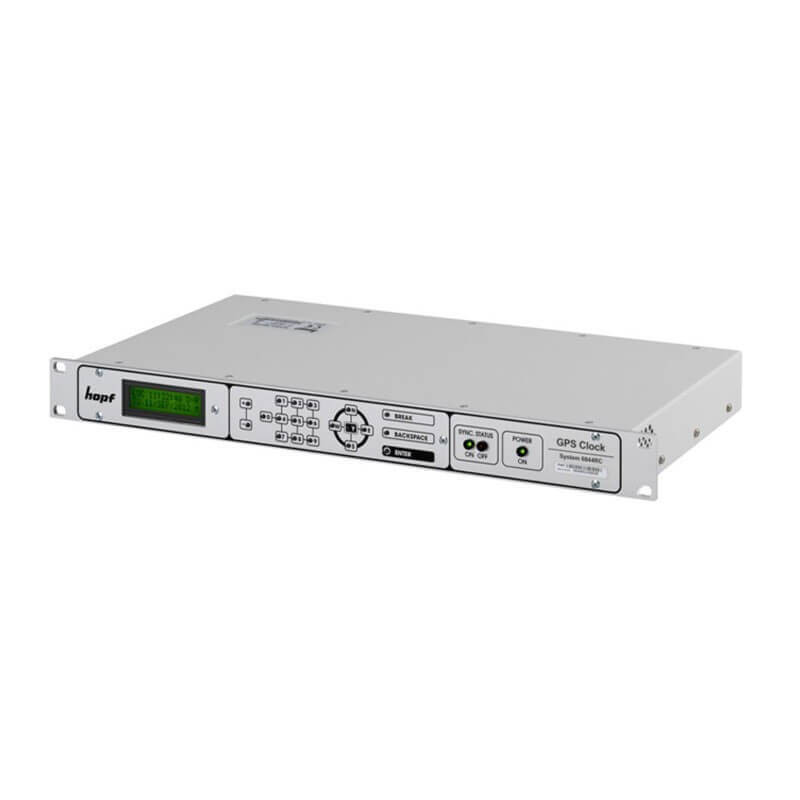

تایم سرور زمان6844 هوپف

تایم سرور 6844 (RC)هوپف آلمان اساساً از اجزای زیر تشکیل شده است:

• سیستم ساعت کنترلی رادیویی GPS 6844 متشکل از
• غلاف موجود (اختیاری)
• قفسه 1/2 19 اینچی (3U/42HP) برای نصب در کابینت
• غلاف روی میز 1/2 19 اینچی
• غلاف دیواری 1/2 19 اینچی
• قفسه 1/1 19 اینچی (3U/84HP) برای نصب در کابینت
• قفسه 1 U Slim Line (1U/84HP) برای نصب در کابینت
• صفحه ساعت 6844 با گیرنده GPS
• صفحه نمایش و صفحه کلید
•  رابط سریال مستقل COM0/COM1 در RS232/RS422 برای خروجی رشته های داده سریال، سیگنال دیجیتال IRIG-B (B00x / IEEE C37.118-2005 (IEEE 1344-1995 سابق) / AFNOR NF S87-507)
• منبع تغذیه
• 2 اسلات برای اجرای تابلوهای عملکرد یا گسترش بعدی با تابلوهای عملکرد.

 در محفظه دیواری: 1 شیار برای اجرای تابلوهای کاربردی یا بهتر بگوییم 1 شیار گسترش

برای خروجی سیگنال های خروجی مورد نیاز علاوه بر خروجی های موجود به صورت استاندارد، سیستم 6844 را می توان به بردهای عملکرد مجهز کرد. در سیستم 6844 حداکثر دو (2) برد عملکرد برای گذرگاه سیستم قابل استفاده است. هنگام تأمین سیستم 6844 بدون بردهای عملکرد اضافی، دو اسلات برای گسترش سیستم بعدی اجرا می شود.

استثنا: سیستم 6844 در غلاف دیواری. این نسخه رک فقط یک اسلات برای بردهای تابع / تخته های پل گذرگاه درارتباط با COM0/COM1 ارائه می دهد. به درخواست مشتری، سیستم 6844 را می توان با دو اسلات عرضه کرد اما از COM0/COM1 چشم پوشی کرد.

قابل استفاده برای نسخه های رک 1/2 رک 19 اینچی (3U/42HP) و 1/1 رک 19 اینچی (3U/84HP): در زمان سفارش سیستم 6844 در چنین نسخه های رک بردهای عملکرد اضافی (بدون گذرگاه سیستم) یا اسلات های اضافی آماده شده برای چنین تابلوهایی می توان اجرا کرد.

سیستم 6844RC / عملکرد RC

با فعال کردن Remote Function برد 6844، سیستم 6844 به سیستم 6844RC تبدیل می شود. در نتیجه برد 6844RC را می‌توان از طریق hmc پارامتری/ مانیتور کرد تا از طریق رابط سریال RS232 متصل شود و خروجی‌های سیگنال داخلی اضافی در دسترس هستند. در ارتباط با LAN Management Board 6844MNG، اتصال hmc به برد 6844RC از طریق LAN قابل پردازش است. عملکرد از راه دور انجام شده فقط به برد 6844RC محدود می شود.

سرور زمان NTP Stratum 1

با اجرای حداکثر دو (2) برد NTP LAN 7273 (RC) یا NTP LAN Board (ها) 7274 (RC) System 6844 (RC) تبدیل به یک سرور بسیار دقیق NTP Stratum 1 Time برای همگام سازی کامپیوترها و شبکه های صنعتی می شود.

  .

GPS Clock System 6844(RC)

System 6844(RC) is a semi-modular system with integrated GPS receiver.

Basically it consists of the following components:

• GPS radio controlled clock system 6844 consisting of
• Housings available (optionally)
• 1/2 19" rack (3U/42HP) for mounting into cabinets
• 1/2 19" table-top housing
• 1/2 19" wall housing
• 1/1 19" rack (3U/84HP) for mounting into cabinets
• 1 U Slim Line rack (1U/84HP) for mounting into cabinets
• Clock board 6844 with GPS receiver
• Display and keypad
• 2 independent serial interfaces COM0/COM1 in RS232/RS422 for output of serial data strings, digital IRIG-B signal (B00x / IEEE C37.118-2005 (formerly IEEE 1344-1995) / AFNOR NF S87-500) or DCF77 pulse
• Power supply
• 2 slots for implementation of function boards or rather 2 extension slots (with bus bridge boards) for subsequent extension with function boards.

In wall housing: 1 slot for implementation of function boards or rather 1 extension slot

For output of signal outputs required in addition to those available as standard, system 6844 can be equipped with function boards. In system 6844 a maximum of two (2) function boards for system bus can be operated. When supplying system 6844 without additional function boards two extension slots (with bus bridge boards) for subsequent system extension are implemented.

Exclusion: System 6844 in wall housing. This rack version offers just one slot for function boards / bus bridge boards in connection with COM0/COM1. At customer's request system 6844 can be supplied with two slots but waiving COM0/COM1.

Applicable for rack versions 1/2 19" rack (3U/42HP) and 1/1 19" rack (3U/84HP): At time of ordering System 6844 in such rack versions additional function boards (without system bus) or prepared extension slots for such boards can be implemented.

System 6844RC / RC Functionality

By activating the Remote Function of board 6844, system 6844 turns into a system 6844RC. As a result board 6844RC can be parameterized/monitored via the hmc to be connected via a serial RS232 interface and additional internal signal outputs are available. In connection with the LAN Management Board 6844MNG the hmc connection to board 6844RC can be processed via LAN. The Remote Function performed is limited to board 6844RC only.

NTP Stratum 1 Time Server

By implementation of up to two (2) NTP LAN Board(s) 7273(RC) or NTP LAN Board(s) 7274(RC) System 6844(RC) becomes a highly accurate NTP Stratum 1 Time Server for synchronization of computers and industrial networks.
