هوائي هوبف DCF77
تأسّست العلامة التجارية الألمانية hopf Elektronik GmbH في عام 1972 وهي شريكك الموثّق والمناسب في مجال مزامنة الوقت. لأكثر من 45 عامًا، تعمل شركة hopf Elektronik GmbH لتطوير، وانتاج وبيع أنظمة مرجعية زمنية عالية الدقة. تستخدم المنتجات المبتكرة "صنع في ألمانيا" لهوبف من قبل الشركات المعروفة في جميع أنحاء العالم لتنفيذ إشارات عالية الدقة للمزامنة و تحدید الوقت للبرامج التطبیقیة الصناعیة، الشبكات الكمبيوتریة، أو الشبكات الصناعية أو التنفيذ الناجح للمشاريع الصناعية المعقدة.
يلعب كلّ موظف في شركتنا دورًا رئيسيًا في نجاح. Hopf نحن نحترم كرامة وحقوق كلّ فرد والتنوع الثقافي، والأخلاقي والسياسي - الاجتماعي للدول والثقافات التي یکون بیننا أو وكلائنا معها العلاقات التجارية.
• تشمل أنظمة مرجعية الوقت للعلامة التجارية ـ Hopf
أنظمة الساعة المركزية وملحقات خادم الوقت لإخراج إشارات عالية الدقة للمزامنة وتوقيت التطبيقات الصناعية الهامة، والمرحلات الوقائية، وأنظمة اسکادا، وتكنولوجيا المعلومات والشبكات (IT) وتكنولوجيا العمليات (OT).
منتجات سلسلة 8100 : سلسلة المعيارية GNSS لتطبيقات البنية التحتية الحيوية
منتجات سلسلة 8030 هبتا: سلسلة نصب رکمونت GNSS لتطبيقات صناعة الطاقة والأتمتة
منتجات سلسلة 8030 :NTS سلسلة النصب في القضبان الحدیدیبة للوحة GNSS لتطبيقات صناعة الطاقة والأتمتة
سلسلة منتجات 6890: سلسلة التثبيت في القضبان الحیدیّة للوحة GNSS للتطبيقات الدقيقة وبالأسعار التنافسية للغاية
سلسلة منتجات 8024: سلسلة التثبیت في القضبان الحیدیّة للوحة GNSS خاصّاً مع البروتوكولات والمنافذ المختلفة بناءً على تسجيل الطلب
• أنظمة توزيع الوقت
محول الإشارة والبروتوكول لتوزيع وتحويل الإشارات الكهربائية والضوئية أو بروتوكولات الزمنیّة
• الملحقات
أنظمة الهوائي مع معدات التثبيت، والحماية الكهربائية والأجهزة ونصب الكابل لاستقبال الإشارات الزمنية الدقيقة للغاية من مصادر الإشارة الأرضية والمعتمدة على GNSS للأقمار الصناعية الأمريكية - الصينیّة - الروسية – الأوروبیة
• الساعات الثانوية
تعرض الساعة التناظرية والرقمية معلومات الإعلان - وقت وتاريخ مرافق البنية التحتية العامّة
DCF77 Antenna 4417 / 4418 / 4420 / 4436 / 4437
Antenna structure
All hopf antennas are directional active antennas and of the same electrical design. Ferrite antennas are used for the frequencies in the long-wave range to keep the antennas small. The oscillating circuit in the antenna, made of a wired ferrite rod and various capacitors, is tuned to 77.5 kHz
The features of the oscillating circuit depend mainly on the ferrite rod. Temperature changes influence the permeability of the ferrite rod and thus the mid-frequency of the tuned oscillating circuit for the DCF77 signal
The output voltage of the oscillating circuit is fed to an amplifier with definite input resistance. Behind the amplifier there is an adaptation to the antenna cable
Types of antennas
:The following types of antennas for the different purposes are available
FG443600 Indoor antenna
FG441700A Outdoor antenna for the flat roof installation
FG441800A Outdoor antenna for the wall installation
FG442000 Outdoor antenna for the pole installation
FG443700 Outdoor antenna with non-directional reception for mobile operations
Indoor antenna FG443600
This antenna can be used in buildings away from sources of interference for the DCF77-reception. e.g. TVs, monitors, terminals, in-house-LAN, electrical engines etc
Also the construction of the building has to be taken into consideration. Reinforced concrete buildings and fairing plates attenuate considerably the DCF77-signal and cause a bad signal / noise ratio.
The antenna, which can be turned by 360°, is screwed to a wall bracket made of zinc-coated steel

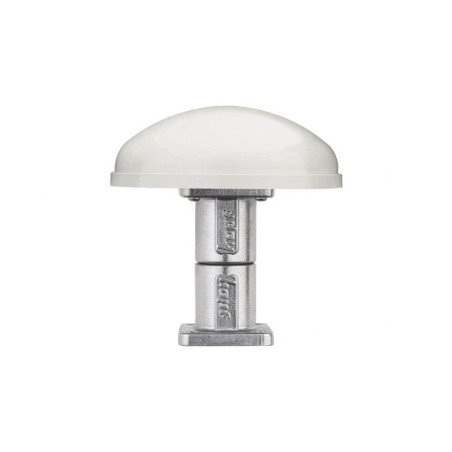

Outdoor antennas
Mostly radio controlled clock systems are running with an outdoor antenna. Whereas the surroundings of the indoor antenna can change because of changing technical operations in the rooms, the conditions for the outdoor antenna remain nearly constant
For rough weather conditions we supply a very robust outdoor antenna. It is housed in a round weatherproof plastic casing. The different antennas differ in their mechanical structure only
The mechanical construction is made of a sturdy, anodised aluminum or die-cast aluminum designed to withstand strong wind. The antenna cable leaves the casing at the bottom
