سويتش مركز البيانات DCS520 مع 64 منفذ 400G ماركة Edgecore

163,080.27 AED

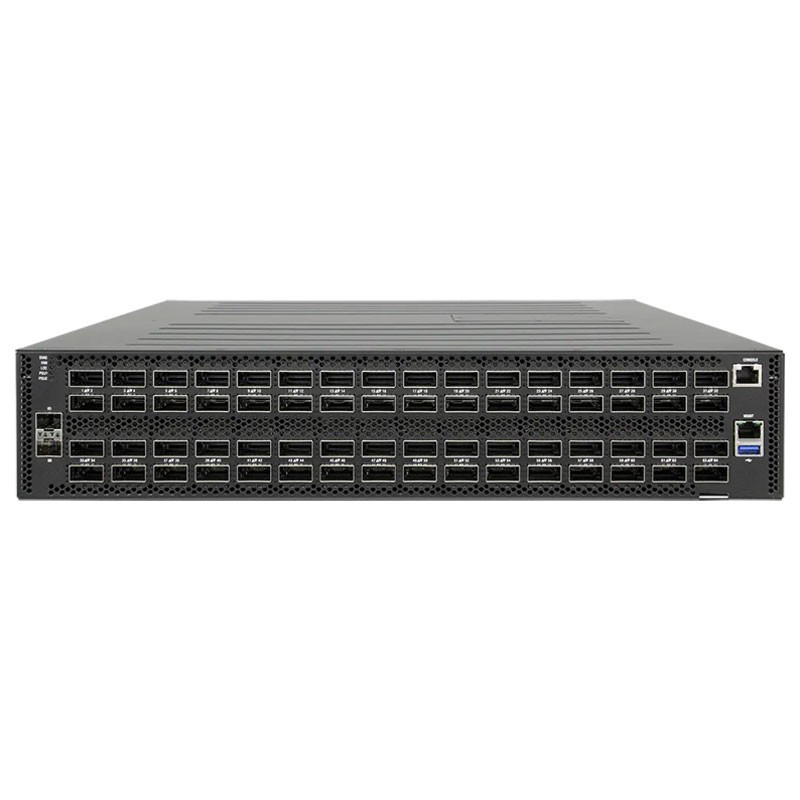

يکون محول مركز البيانات Edgecore DCS520 محولًا رئيسيًا لمركز البيانات عالي الأداء. يوفر هذا المحول اتصالات L2 وL3 بسرعة خطية من خلال 64 منفذ QSFP56-DD، ويمكن لكل منفذ أن یدعم السرعات التالية.

400G QSFP56-DD,1 x 100G QSFP28, 1 x 40GQSFP+ breakout cables 2 x 200G (2 x 4 lanes 50G PAM4), 4 x 100G (4 x 2 lanes 50G PAM4), 2 x 50G (2 x 2 lanes25G NRZ), 4 x 25G NRZ, or 4 x 10G NRZ

يمكن أن یستخدم هذا المحول بوصفه محولاً يدعم اتصالات 100/400 GbE كاتصالات أساسية بالاتصالات الثانوية.

يحتوي هذا المحول على 64 منفذ QSFP56-DD 400 GbE ، مما يتيح الاتصال بالمعدات الأخرى. تدعم هذه المنافذ مجموعة متنوعة من الأوضاع، بما في ذلك 400G و200G و100G و40G و50G و25G و10G. أيضًا، يحتوي هذا المحول على مصدري الطاقة AC/HVDC بقدرة 2400 واط ، مما يوفر إمکانیة الاختيار بينهما وكذلك تحريكهما دون الحاجة إلى إطفاء المحول.

الكمية

Key Features and Benefits

  • QSFP56-DD switch ports, each supporting 1 x 400G QSFP56-DD, 1 x 100G QSFP28, 1 x 40G QSFP+, or via breakout cables 2 x 200G (2 x 4 lanes 50G PAM4), 4 x 100G (4 x 2 lanes 50G PAM4), 2 x 50G (2 x 2 lanes 25G NRZ), 4 x 25G NRZ, or 4 x 10G NRZ.
  • Incorporates Broadcom Tomahawk 4 switch series silicon.
  • 2 RU form factor.
  • Supports hot/cold aisles with front-to-back airflow SKU.
  • All ports on front; PSUs and fans accessible from rear.
  • Hot-swappable, load-sharing, redundant 2400 W AC/HVDC PSUs.
  • 3+1 redundant, hot-swappable fan modules.
  • Hardware switch pre-loaded with Open Network Install Environment (ONIE) for automated loading of compatible open source and commerical NOS offerings.
  • Compatible with Open Network Linux (ONL), the open-source, OCP reference NOS.

Interfaces

Models

Ports

Switch Ports: 64 x QSFP56-DD 400 GbE Port Modes:

 1 x 400G (8 lanes 50G PAM4)

 2 x 200G (4 lanes 50G PAM4) QSFP56-DD breakout

 4 x 100G (2 lanes 50G PAM4) QSFP56-DD breakout

 1 x 100G (4 lanes 25G NRZ) QSFP28

 1 x 40G (4 lanes 10G NRZ) QSFP+

 2 x 50G (2 lanes 25G NRZ) QSFP28 breakout

 4 x 25G (1 lane 25G NRZ) QSFP56-DD breakout

 4 x 10G (1 lane 10G NRZ) QSFP56-DD breakout

Management Ports on Port Side:

 1 x RJ-45 serial console

 1 x RJ-45 1000BASE-T management

 2 x SFP+ 10G management

 1 x USB 2.0 storage port

Supported Transceivers and Cables:

 100GBASE-SR4/CWDM4/LR4

 100G-DAC/AOC Cable

 400BASE-FR4

 400G-DAC/AOC Cable

Key Components

Switch Silicon: BCM56990 Tomahawk 4

CPU Modules:

 Intel® Xeon® Processor D-1548 8-Core 2.0 GHz

 DDR4: 16 GB x 2 SO-DIMM

 m.2 SSD: 128GB x 1

Performance

Switching Capability: 25.6 Tbps full duplex

Forwarding Rate: 10.42 Bpps

Jumbo frames support up to 9416 bytes

Packet Buffer Size: Integrated 113.66 MB packet buffer

Subject to NOS:

 MAC Addresses: 8K for exact match

 128K without exact match

Physical and Environmental

Dimensions (WxDxH): 44 x 64.92 x 87 cm (17.32 x 25.56 x 34.25 in)

Weight: 21.5 kg (47.4 lb), with 2 PSUs and 4 fans installed

Fans: Hot-swappable 3 + 1 redundant fans

Storage Temperature: -40°C to 70°C (-40°F to 158°F)

Operating Temperature:

 (FtoB): 0°C~40°C (32°F~104°F)

 0~40°C (32°F~104°F) at sea level,

 0~35°C (32°F~95°F) at 1828 m (6000 ſt)

Operating Humidity: 5% ~ 95% non-condensing

Operating Altitude: 0-1828 m (0~6000 ſt)

Soſtware

Switch is loaded with Open Network Install Environment (ONIE) soſtware installer

Compatible with the following NOS options:

 Open Network Linux (ONL), the open-source, OCP reference

 NOS, Enterprise SONiC by Edgecore

System and Port LEDs

QSFP56-DD Port LEDs:

 400G (1 x 8 lanes 50G PAM4): Blue

 200G (2 x 4 lanes 50G PAM4): Cyan

 100G (4 x 2 lanes 50G PAM4): Green

 100G (1 x 4 lanes 25G NRZ): Green

 40G (1 x 4 lanes 10G NRZ): Dark Green

 50G (2 x 2 lanes 25G NRZ): Red

 25G (4 x 1 lane 25G NRZ): Orange

 10G (4 x 1 lane 10G NRZ): Yellow

Management Port LEDs:

 SFP+: Leſt: Green (10G link), Amber (1G link)

 Right: Green (10G activity), Amber (1G activity)

 RJ-45: Leſt: Green (1G link), Amber (10/100M link)

 Right: Green (1G activity), Amber (10/100M activity)

System LEDs: PSU1, PSU2, FAN, STAT, and LOC

Reset button

Power

PSUs: 2 redundant, load-sharing, hot-swappable 2400 W AC/HVDC power supplies

AC PSU

 Input Power Rating:

 100–127 VAC, 50/60 Hz, 12 A maximum

 200–240 VAC, 50/60 Hz, 15 A maximum

 HVDC: 240 VDC, 15 A maximum

Power Draw: 287.75 W (min.), 2100 W (max.)

Power Budget:

 Ports 1, 2, 3, 4, 29, 30, 31, 32, 33, 34, 35, 36, 61, 62, 63, 64: 24 W

 per transceiver

 All other ports: 13 W per transceiver

Regulatory

Emissions:

 EN 55032 Class A

 EN 61000-3-2

 EN 61000-3-3

 VCCI-CISPR 32 Class A

 AS/NZS CISPR 32 Class A

 ICES-003 Issue 7 Class A

 FCC Class A

Immunity:

 EN 55035

 IEC 61000-4-2/3/4/5/6/8/11

Safety:

 UL (CSA 22.2 No 62368-1 & UL62368-1)

 CB (IEC/EN60950-1 & IEC/EN 62368-1)

Environmental:

 GR63-CORE (Pre-test)

RoHS-2.0 Compliant

Electrical and Electronic Equipment (WEEE Directive 2002/96/EC)

Datacenter switch
100 عناصر

Data sheet content

تبديل جهاز التوجيه

نوع التبديل
مركز البيانات
عدد المنافذ
128 , 64 , 256
سرعة المنفذ
10G , 25G , 40G , 100G , 400G , 200G
منافذ الوصلة الصاعدة
16 , 32 , 64
سرعة منفذ الوصلة الصاعدة
40G , 100G , 400G , 200G
نوع المنافذ
QSFP28-LR4 , QSFP+ , QSFP56-DD
نوع منافذ الوصلة الصاعدة
QSFP28-LR4 , QSFP+ , QSFP56-DD
Layer of switch
Layer 2 , Layer 3
نسخة IP
IPV4 , IPV6
تبديل استهلاك الطاقة
1950W
قدرة التبديل
25.6T
Redundant power and fan
تصميم وحدات لإمدادات الطاقة والمروحة , hot swappable , التحكم في سرعة المروحة وكشف الإنذار
