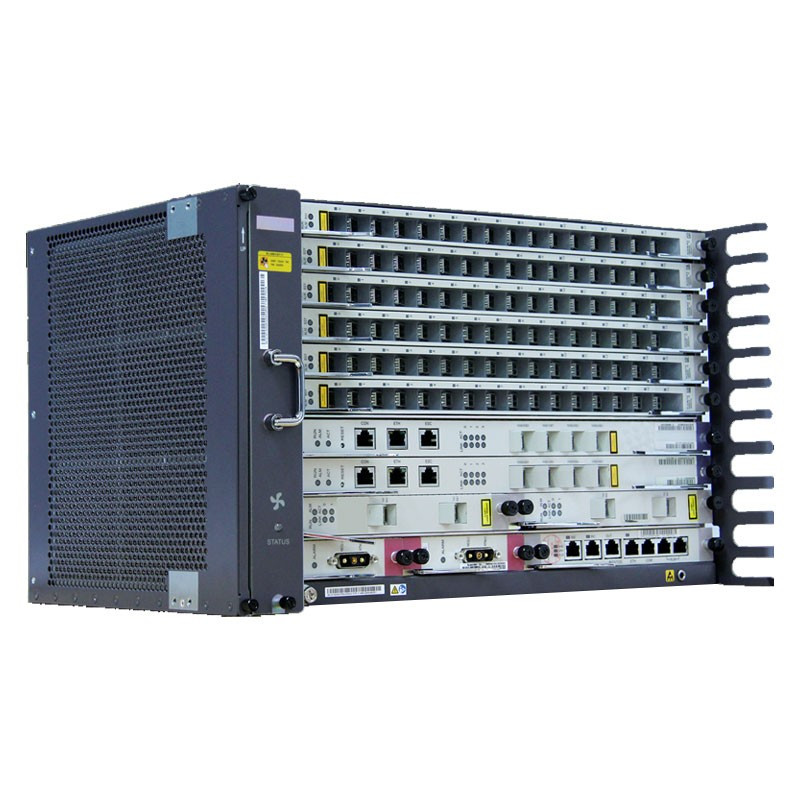

OLT هواوی SmartAX MA5603T
SmartAX MA5603T اولین OLT جهان است که قابلیت تجمیع سوئیچینگ و مسیریاب لبه را یکپارچه کرده است. این دستگاه قادر به ارائه دسترسی اپتیکال با فشردهسازی بالا GPON، 10GPON و Ethernet P2P، سرویسهای سهگانه، اترنت TDM/ATM/Ethernet برای مشتریان تجاری با دقت بالا، و رابطهای GE/10GE با فشردهسازی بالا برای تجهیزات دسترسی از راه دور است. این دستگاه قابلیت اتصال دو کارت کنترل برد، 6 کارت سرویس (8 الی 16 پورت)، 1 کارت ارتباطی عمومی، 2 کارت ارتباط بالاسری آپلینک و 2 کارت منبع تغذیه میباشد. MTBF این دستگاه 45 سال و ظرفیت سوئیچینگ آن 1.5 ترابیت بر ثانیه و قابلیت دسترسی به 48 پورت 10GB و 96 پورت GPON ( حدود 12 هزار کاربر ) و 288 پورت GE را دارد . همچنین ارتباطات اپلینک آن 4 پورت 4GE و 4 پورت 10GE به صورت دیفالت میباشد.
MA5603T کمک میکند تا ساختار شبکه سادهتر شود، اعتبار شبکه بهبود یابد و هزینه کل مالکیت (TCO) به طور اساسی کاهش یابد. این دستگاه دارای سه نوع قاب است. قاب بزرگ دارای 16 شکاف سرویس است در حالی که قاب متوسط (که با نام MA5603T شناخته میشود) دارای 6 شکاف سرویس و قاب کوچک (که با نام MA5608T شناخته میشود) دارای 2 شکاف سرویس است. کارت سرویس و نرمافزار بین MA5600T، MA5603T و MA5608T سازگار است.
ظرفیت سوئیچینگ این OLT دارای 480 گیگابیت در ثانیه در استندبای و 960 گیگابیت بر ثانیه در حالت فعال در حالت SCUN و 960 گیگابیت در حالت استندبای و 1920 گیگابیت بر ثانیه در حالت فول لود SCUH میباشد.
MA5603T ظرفیت سوئیچینگ همگرایی فوق العاده بزرگ را فراهم می کند. به طور خاص، یک دستگاه سری MA5603T از 1.5 ترابایت بر ثانیه در ظرفیت backplane پشتیبانی می کند همچین ظرفیت سوئیچینگ 960 گیگابیت بر ثانیه و 512000 آدرس MAC از قابلیت های ویژه OLT برند هواوی با پارت نامبر MA5603T میباشد.
دستگاه MA5603T در لایه 2 و 3 سوئیچینگ بصورت کامل کار می کند. خدماتی از قبیل Static route، RIP، OSPF و MPLS برای انتقال داده به صورت استاتیک یا پویا در شبکه استفاده میشوند. همچنین، خدمات TDM private line با استفاده از Native TDM یا CESoP نیز برای انتقال داده از طریق خطوط اختصاصی مورد استفاده قرار میگیرند. علاوه بر این، خدمات BITS، E1، STM-1، Ethernet Synchronization و IEEE 1588v2 نیز برای سینکرونیزاسیون دقیق اطلاعات در شبکه استفاده میشوند. این خدمات امکان انتقال دادهها با دقت و هماهنگی بالا را فراهم میکنند. در نهایت، خدمات 1PPS+ToD نیز برای انتقال اطلاعات زمانی در شبکه مورد استفاده قرار میگیرند و به کاربران امکان میدهند تا از اطلاعات زمانی دقیق و هماهنگ برای انجام فعالیتهای مختلف در شبکه استفاده کنند.
GPON Line Card که بصورت یک کارت ماژولار در دستگاه OLT قرار می گیرد، امکان اتصال 8 تا 16 پورت را با ماژولهای نوری قابل تعویض SFP (Class B+ یا Class C+ به اختیار) فراهم میکند. این کارت امکان نسبت تقسیم 1:128 را فراهم میکند و دارای FEC دوطرفه، شکلدهی ترافیک مبتنی بر ONU و صف، تشخیص اتصال و جدایی ONT را فراهم میکند. همچنین دارای قدرت نوری (که میتواند دقت ±1dB را پشتیبانی کند) و eOTDR با نسبت تقسیم 1:8 میباشد.
10G GPON Line Card یک کارت خط GPON با سرعت 10 گیگابیت بر ثانیه است که امکان اتصال 4 پورت را با ماژول نوری XFP قابل تعویض فراهم می کند. این کارت از نسبت تقسیم 1:128 (N1) پشتیبانی می کند و همچنین از کدگذاری خطا برای انتقال دوطرفه استفاده می کند. این کارت همچنین قادر است ONT های مشکوک را شناسایی و جدا سازی کند و از توانایی های محافظتی نوع B / نوع C و دوپلکس نوع C پشتیبانی می کند. علاوه بر این، این کارت قادر است با GPON همزیستی داشته باشد.از این محصول در شبکه های ارتباطی و انتقال داده ها برای ارائه اتصالات سریع و پایدار استفاده می شود. این کارت امکان افزایش سرعت انتقال داده ها و ارتقاء کارایی شبکه را فراهم می کند و همچنین از امکانات حفاظتی پیشرفته برای تشخیص و جلوگیری از حملات ناشناخته نیز بهره مند است.
ابعاد مرکز کنترل OLT پارت نامبر MA5603T هواوی 44.2 سانتی متر در 28.3 سانتی متر در 26.3 سانتی متر است. ولتاژ کاری این دستگاه از -25 درجه سانتی گراد تا 55 درجه سانتی گراد است. ولتاژ تغذیه خط ان -48 ولت میباشد که در رنج -38.4 الی -72 مورد تایید خواهد بود.
MA5603T
442×283.2×263 (W/D/H) mm
Indoor: N66E-18
Outdoor: F01D500, F01S300
Configuration
control board: 2
Service board: 6
Universal Interface board: 1
Upstream interface board: 2
Power interface board: 2
MTBF
≈45 years
Switching Capacity of the Backplane Bus
1.5Tbit/s (H801MABO) 2Tbit/s (H802MABO)
Switching Capacity of
the Control Board
MCUD/MCUD1: 128Gbit/s (Standby
mode), 256Gbit/s (Load-sharing mode)
Access Capacity
• 48*10G GPON
• 96*GPON
• 288*GE
Maximum uplink port
(GIU)
• 4*GE
• 4*10GE
The Huawei SmartAX 5600T provide these features:
Convergence and access integration
• Provides super large convergence switching capacity. Specifically, an MA5600T series device supports 3.2 Tbit/s backplane capacity, 1,920 Gbit/s switching capacity, and 512,000 MAC addresses.
• Provides super high-density cascading capability. Specifcally, an MA5600T series device supports a maximum of 46 x 10GE or 768 GE services, with no additional convergence switches.
High reliability
• Provides highly reliable networking capabilities and ensures dual-OLT hot backup, remote disaster tolerance, and service upgrades without interruption.
• Provides comprehensive Quality of Service (QoS) functions and supports traffic classification management, priority control, and bandwidth control. The Hierarchical-Quality of Service (H-QoS) function meets various Service Level Agreement (SLA) requirements of commercial customers.
• Provides an End-to-End (E2E) highly reliable design, enabling Bidirectional Forwarding Detection (BFD), Smart Link, Link Aggregation Control Protocol (LACP) redundancy protection and GPON type B/type C line protection in the upstream direction.
Multi-scenario access
• Supports access of multiple E1 private line services, and Native Time-Division Multiplexing (TDM) or Circuit Emulation Services over Packet (CESoP)/ Structure-Agnostic TDM over Packet (SAToP) function.
• Supports the Emulated Local Area Network (ELAN) function and Virtual Local Area Network (VLAN)-based internal traffic exchange, satisfying enterprise and community network application requirements.
• Supports non-convergence access of Internet Protocol television (IPTV) users. One subrack supports 8,000 multicast users and 4,000 multicast channels.
Smooth evolution
• Supports GPON, 10G Passive Optical Network (PON), and 40G PON on a platform, enabling smooth evolution and achieving ultra-bandwidth access.
• Supports IPv4/IPv6 dual stacks and IPv6 multicast, enabling smooth evolution from IPv4 to IPv6.
Energy saving
• Uses special chips for conserving power. Specifcally, 16 ports on a GPON board consume less than 73 W of power.
• Supports idle board automatic power-off and intelligent fan speed adjustment, effectively lowering idle board power consumption.
محتوای دیتاشیت
OLT-ONU
- نوع دستگاه
- OLT
- نوع کاربری
- عمومی
- پروتکل دستگاه
- EPON , GPON , 10G EPON , GE P2P , E1 , CATV
- تعداد پورت دسترسی
- 96
- سرعت پورت دسترسی
- 1.2G-2.4G Gpon/Epon , 10G , 1G
- تعداد پورت Uplink
- 8
- سرعت پورت آپلینک
- 1G , 10G
- سرویس های قابل پشتیبانی
- IPTV , VOIP , Internet , Home application , QOS
- ظرفیت سوئیچینگ
- 1.5T
- اسلات برای کارت های کنترل
- 2
- اسلات برای کارت های برق
- 2 , تغذیه اضافی
- اسلات برای کارت های خدمات
- 6
16 محصول دیگر در همین دسته
مرکز OLT کوچک 4 پورت با 4 آپلینک 10G تکنولوژی EPON
مرکز OLT برند ZTE با شماره ZXA10 C320
مودم 10 گیگابیتی XGPON فیبرنوری با 4GE و VOIPوWiFi6و USB
مودم ONT XGPON با دانلود 10 گیگابیت
مشخصات فنی
OLT-ONU | |
---|---|
نوع دستگاه | OLT |
نوع کاربری | عمومی |
پروتکل دستگاه | EPON, GPON, 10G EPON, GE P2P, E1, CATV |
تعداد پورت دسترسی | 96 |
سرعت پورت دسترسی | 1.2G-2.4G Gpon/Epon, 10G, 1G |
تعداد پورت Uplink | 8 |
سرعت پورت آپلینک | 1G, 10G |
سرویس های قابل پشتیبانی | IPTV, VOIP, Internet, Home application , QOS |
ظرفیت سوئیچینگ | 1.5T |
اسلات برای کارت های کنترل | 2 |
اسلات برای کارت های برق | 2, تغذیه اضافی |
اسلات برای کارت های خدمات | 6 |
