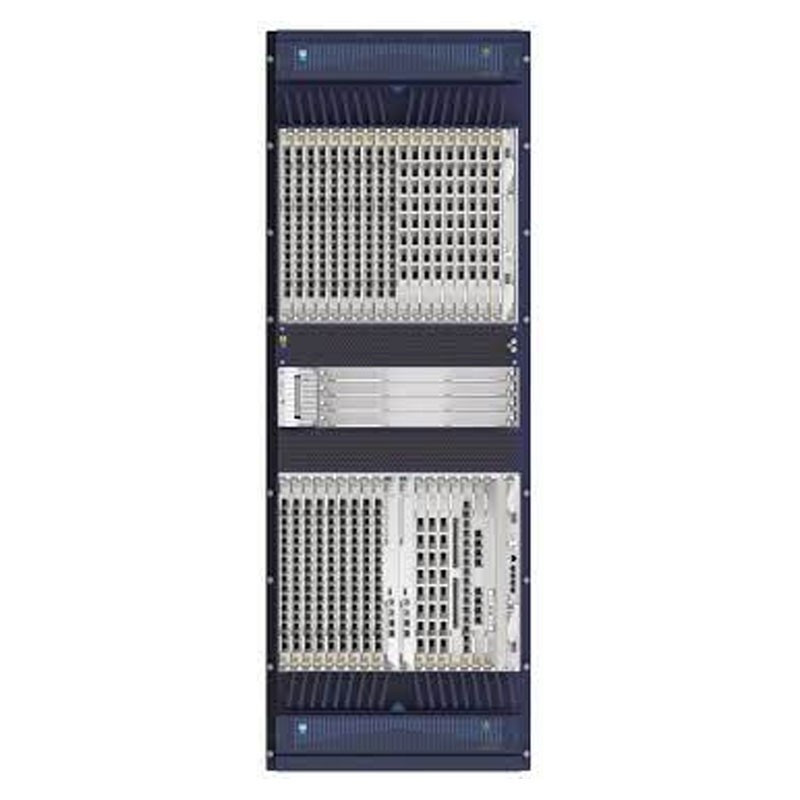

مرکز OLT برند ZTE به شماره ZXA10 C680
  • مرکز OLT برند ZTE به شماره ZXA10 C680
  • مرکز OLT برند ZTE به شماره ZXA10 C680

مرکز OLT برند ZTE به شماره ZXA10 C680

ZXA10 C680 برند ZTE تجهیزات دسترسی نوری با ظرفیت بزرگ را بر اساس پلتفرم TITAN ایجاد مینماید . ZXA10 C600 برند زد تی ای یک OLT است که نیازهای دسترسی به باند عریض بسیار بالا، ویدیوهای بزرگ، بازسازی شبکه و اتصال FMC را برآورده می‌کند و ارتباطات و دسترسی را یکپارچه می‌کند، همچنین QoS و امنیت کلاس حامل را فراهم می‌کند. OLT بزرگ ZXA10 C600  از 23 کارت اسلات پشتیبانی می کند که 17 اسلات برای کارت سرویس ، 2 اسلات کنترل کارت و سوئیچینگ کارت ، 2 اسلات پاور و 1 اسلات برای سینکروزاسیون و 1 اسلات برای فن است. ظرفیت سوئیچینگ 14ترابیت در ثانیه ، ظرفیت سوئیچینگ کارت 3.6 ترابیت در ثانیه و ظرفیت سوئیچینگ سیستم 7.2 ترابیت در ثانیه را دارد و از تمام تکنولوژی های GPON, XG-PON, XGS-PON, Combo, EPON, 10GE P2P پشتیبانی و از 41 هزار کاربر پشتیبانی مینماید.

تعداد


GPON 16 پورت در هر کارت
XG-PON 16 پورت در هر کارت
XGS-PON 16 پورت در هر کارت
 XG-PON و GPON Combo PON 16
پورت های PON ترکیبی در هر کارت
کارت XGS-PON و GPON Combo PON* 16
Any-PON* 16  در هر کارت
کارت 10G-EPON*16 پورت در هر کارت
10GE P2P* 16 پورت در هر کارت
GE/FE P2P*24/48 پورت در هر کارت

Shelf configuration
Total 51 slots
36 slots for service cards & uplink cards
2 slots for control cards
4 slots for switch cards
4 slots for power cards
1 slot for clock synchronization card

System capability
Switching capacity of backplane bus: 28.8 Tbit/s
Switching card: 3.6 Tbit/s
System switching capacity: 14.4 Tbit/s

Subscriber card density
 GPON card: 16 ports per card
 XG-PON card: 16 ports per card
 XGS-PON card: 16 ports per card
 XG-PON & GPON Combo PON card: 16
Combo PON ports per card
 XGS-PON & GPON Combo PON card: 16
Combo PON ports per card
 Any-PON card: 16 Any-PON ports per card
 10G-EPON card: 16 ports per card
 10GE P2P card: 16 ports per card
 GE/FE P2P card: 24/48 ports per card

Clock synchronization interfaces
 2 * 120 Ω BITS clock input
interface/1PPS+ToD time input interfaces.
 1 * 120 Ω BITS clock output
interface/1PPS+ToD time output interface.
 1 * out-of-band NM interface.
 1 * public/maintenance serial port

Uplink interface card
16 * 10GE/GE uplink per card
8 * 10GE/GE uplink per card

محتوای دیتاشیت

OLT-ONU

نوع دستگاه
OLT
نوع کاربری
عمومی
پروتکل دستگاه
EPON , GPON , XG-PON , XGS-PON , Combo , 10G EPON , 10GE P2P , GE P2P , STM-1 , STM-4 , E1 , CATV
تعداد پورت دسترسی
Up to 270
سرعت پورت دسترسی
1.2G-2.4G Gpon/Epon , 10G , 1G
تعداد پورت Uplink
up to 16
سرعت پورت آپلینک
10G , E1 , STM-1 , STM-4
سرویس های قابل پشتیبانی
IPTV , VOIP , Internet , Home application , QOS
ظرفیت سوئیچینگ
14T
اسلات برای کارت های کنترل
2
اسلات برای کارت های برق
2 , تغذیه اضافی
اسلات برای کارت های خدمات
17

16 محصول دیگر در همین دسته

مشخصات فنی

OLT-ONU

نوع دستگاه OLT
نوع کاربری عمومی
پروتکل دستگاه EPON, GPON, XG-PON, XGS-PON, Combo, 10G EPON, 10GE P2P, GE P2P, STM-1, STM-4, E1, CATV
تعداد پورت دسترسی Up to 270
سرعت پورت دسترسی 1.2G-2.4G Gpon/Epon, 10G, 1G
تعداد پورت Uplink up to 16
سرعت پورت آپلینک 10G, E1, STM-1, STM-4
سرویس های قابل پشتیبانی IPTV, VOIP, Internet, Home application , QOS
ظرفیت سوئیچینگ 14T
اسلات برای کارت های کنترل 2
اسلات برای کارت های برق 2, تغذیه اضافی
اسلات برای کارت های خدمات 17
