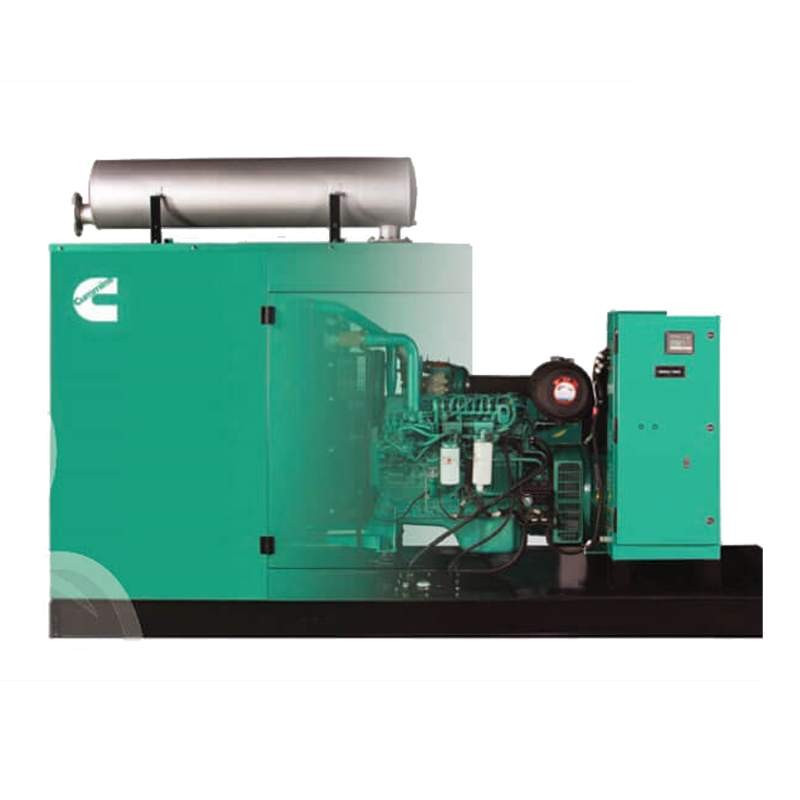

دیزل ژنراتور 140KVA کامینز C140D5P

آخرین محصول فناوری با پلتفرم جهانی کامینز

• موتور مقاوم سری Cummins® QSB5.9 و مجموعه دیزل ژنراتور با دینام استمفورد در کلاس جهانی

• تکنولوژی موتور کوانتومی تعریف کلاس با زیرسیستم کاملاً یکپارچه

• موتور الکترونیکی با اقتدار کامل

• فناوری پیشرفته درون سیلندر برای برآورده کردن آخرین هنجارهای انتشار بدون هیچ دستگاه پس از تصفیه

• زیبایی شناسی هوشمند و پرداخت برتر

• اندازه جمع و جور با نسبت بهینه قدرت به وزن

قدرت دوستدار محیط زیست

• موتور فن آوری تعریف کلاس برای پاسخگویی به آزمایش های دقیق انتشار اگزوز مطابق با هنجارهای اصلاح شده MoEF طراحی شده است، بنابراین قدرت سازگار با محیط زیست را ارائه می دهد.

• کامینز®مجموعه های دیزل ژنراتور با کمترین سطح نویز در محدوده خود موجود هستند

کمترین هزینه عملیاتی و گارانتی جامع

• محصول بسیار قابل اعتماد و بادوام

• همه عناصر طوری طراحی شده اند که با هم کار کنند تا کارایی را حتی در بارهای جزئی به حداکثر برسانند و مزیت کمترین هزینه های عملیاتی را ارائه دهند.

• 500 ساعت / 1 سال فاصله خدمات

• صنعت بهترین ضمانت جامع در کلاس را برای کل بسته شامل اجزای لاستیکی تایید کرد

تضمین قدرت تک منبع

• تمام اجزای اصلی–موتور، دینام، سیستم کنترل و سایبان توسط شرکت کامینز هند طراحی، تولید و آزمایش شده است.

• بهترین و بزرگترین شبکه پشتیبانی مشتری در هند، قادر به ارائه خدمات شبانه روزی و پشتیبانی لوازم یدکی

• همه این چیزها کنار هم، کامینز®تضمین برق تک منبعی را به شما ارائه می دهد

موتور

• کامینز®سری QSB5.9، 6 سیلندر، خطی 4 زمانه، موتور خنک کننده رادیاتور

• موتور الکترونیکی با اقتدار کامل

• سیستم حمل و نقل هوا به خوبی طراحی شده است

-نوع خشک، کار سنگین، پاک کننده هوای عنصر کاغذی قابل تعویض با نشانگر محدودیت

 -پس از خنک شدن هوا به هوا

-توربوشارژر بهینه شده برای افزایش قابلیت های ارتفاع

• بهترین در کلاس مصرف سوخت با

- سیستم سوخت رسانی بوش H PCR با کنترل الکترونیکی کلاس A1

- سیستم فیلتر سوخت دوگانه: پیش فیلتر شامل جداکننده آب و سنسور Water In Fuel (WI F) و فیلتر اصلی

• سیستم رادیاتور انتگرال استاندارد، طراحی و آزمایش شده برای 50درجهدمای محیط C

• چرخش جریان کامل روی فیلتر روغن روان کننده

• ابتدا روغن و مایع خنک کننده را پر کنید

• موتور استارت برقی با ویژگی درگیری استارت نرم

• دینام شارژ باتری

• باتری 2 X 12 ولت DC

آلترناتور

• قاب دینام Stamford S3L1D از شرکت cummins Generator Technologies

• نوع بدون براش، محافظ صفحه، میدان گردان، دینام خود تحریک مطابق با IS/IEC 60034-1

• سیم پیچ اختصاصی 3 فاز با 6 پایانه برای اتصال بیرون آورده شده است

• قابلیت راه اندازی بهتر موتور

• بهترین کارایی کلاس

• طراحی فشرده با یاتاقان های مهر و موم شده برای عمر طولانی تر و نگهداری کمتر

• آغشته به تمام اجزای زخم برای استحکام مکانیکی بهتر

• تنظیم کننده ولتاژ اتوماتیک دیجیتال

ویژگی های PSO602

کنترل Cummins® PowerStart™ PSO602 یک سیستم نظارت، اندازه گیری و کنترل مجموعه ژنراتور مبتنی بر ریزپردازنده با صفحه نمایش LCD است که برای پاسخگویی به نیازهای مجموعه ژنراتورهای موتور محور امروزی طراحی شده است.

• عملکرد AMF

حاکمیت الکترونیکی

• CAN (J1939) سازگار

• سازگار با همگام سازی (قابلیت پذیرش سیگنال سرعت خارجی از کنترل کننده همگام سازی شخص ثالث)

• رابط اپراتور بصری که شامل صفحه نمایش گرافیکی 128X64 پیکسل با نور پس زمینه LED با سوئیچ های لمسی و لامپ های LED وضعیت تنظیم ژنراتور است.

• شروع-ایست از راه دور

• اندازه گیری موتور: فشار روغن، دمای موتور، ولتاژ باتری، ساعت کار موتور

• اندازه گیری دینام AC: ولتاژ LL و ولتاژ LN،

• جریان (فاز و کل)، kVA (فاز و کل)، فرکانس، kWH، kW و kVA (فاز و کل)، PF، ولتاژ برق و فرکانس.

• حفاظت موتور: فشار روغن روغن پایین، دمای مایع خنک‌کننده بالا/پایین، ولتاژ بالای باتری/کمتر/ضعیف، خرابی در میل لنگ/ استارت، خرابی سنسور، قفل شدن میل لنگ.

• حفاظت از دینام AC: بیش از / کمتر از ولتاژ، بیش از / کمتر از فرکانس، از دست دادن حس AC، بیش از سرعت، جریان بیش از حد.

• ثبت داده ها: ساعت موتور، ساعت کنترل و حداکثر 5 کد خطای اخیر

• کنترل شمع تابش قابل تنظیم

• کارکرد 12/24 ولت DC

• حالت خواب

• رابط باس مود (RS485 RTU)

• سازگار با برق (ابزار سرویس مبتنی بر رایانه)

• گواهینامه ها - الزامات ISO، EN، Mil Std را برآورده می کند. و استانداردهای CE هشدار سررسید تعمیر و نگهداری بر اساس زمان کارکرد موتور و تاریخ سررسید

• زمانبندی ورزش

صدا خفه کن

• صدا خفه کن درجه بیمارستانی با کلاهک باران که به طور مناسب برای مطابقت با استانداردهای انتشار نویز دقیق تعیین شده توسط MoEF / CPCB بهینه شده است

چیدمان نصب

• موتور و دینام بر روی یک قاب پایه ساخته شده از MS با پدهای AVM نصب شده اند.

• قاب پایه با مخزن سوخت یکپارچه با دریچه تخلیه، دریچه هوا، اتصال ورودی و خروجی، نشانگر سطح و پیش بینی تمیز کردن ارائه شده است.

اختیاری

• موتور: بخاری خنک کننده

• دینام: PMGƒƒ

• کنترل پنل: PC3.3،

بارگراف برای پنل PC3.3 با کیلووات، ضریب توان، فرکانس، جریان، ولتاژ ریزپردازنده / رله مبتنی بر AMF

محفظه آکوستیک

• طراحی ویژه برای برآورده کردن هنجارهای سختگیرانه MoEF/CPCB 75 dBA @ 1mtr در بار 75٪ در شرایط میدان آزاد

• محفظه آکوستیک از ورق های CRCA در سایه سبز مینسل و یک قاب پایه ساختاری/ورق فلزی رنگ شده به رنگ مشکی ساخته شده است.

• مواد عایق صوتی با درجه جذب صدا و ضد حریق با کیفیت بالا (فوم PU) مطابق با استاندارد IS 8183

• بلند کردن دو نقطه برای جابجایی آسان در محل مشتری

• طراحی شده تا قابلیت سرویس دهی بهینه را داشته باشد

• دریچه های ورودی هوا که به طور ویژه برای کار در بار نامی طراحی شده اند

• ساخته شده بر روی دستگاه های CNC ویژه برای ثبات در کیفیت و طرز کار

• فرآیند پیش تصفیه 11 مخزن و پوشش پودری مقاوم در برابر اشعه ماوراء بنفش تمام قطعات برای مقاومت در برابر محیط شدید

• استفاده از سخت افزار ویژه برای طول عمر بیشتر

• یک ظاهر طراحی شده هم سطح - بدون پیش بینی

• تخلیه مایعات برای روغن و سوخت

• ترتیب پر کردن سوخت در داخل محفظه

Latest Technology Product with Global Cummins Platform

• The Cummins® QSB5.9 series rugged engine and world class Stamford alternator powered diesel generator set

• Class defining Quantum engine technology with fully integrated subsystem

• Full Authority Electronic Engine

• Advanced in-cylinder technology to meet latest emission norms without any after-treatment device

• Smart aesthetic and superior finish

• Compact in size with optimum power to weight ratio

Environment Friendly Power

• Class defining technology engine is designed to meet stringent exhaust emission tests as per revised MoEF norms, thus offering environment friendly power.

• The Cummins® diesel generator sets are available with the lowest noise levels in its range

Lowest Operating Cost and Comprehensive Warranty

• Highly reliable and durable product

• All elements are designed to work together to maximize efficiency even at part loads, offering the advantage of lowest operating costs.

• 500 Hours/ 1 year service interval

• Industry acknowledged best-in-class comprehensive warranty on the entire package including rubber components

Single Source Power Assurance

• All the major components – the engine, alternator, control system and canopy are designed, manufactured and tested by Cummins India.

• Best and largest customer support network in India, capable of providing round-the-clock service and spares support

• All these things put together, Cummins® offers you SINGLE SOURCE POWER ASSURANCE

Engine

• Cummins® QSB5.9 series, 6 cylinder, In-line 4 stroke, radiator cooled engine

• Full Authority Electronic Engine

• Well designed air handling system with

— Dry type, Heavy duty, Replacable paper element air cleaner with restriction indicator

 — Air to air aftercooling

— Optimised turbocharger for increased altitude capabilities

• Best in class fuel economy with

- Bosch H PCR fuel system with A1  class electronic governing

- Dual fuel filter system: Pre filter including water separator and Water In Fuel (WI F) sensor and main filter

• Standard integral set-mounted radiator system, designed and tested for 50°C ambient temperatures

• Full flow spin on lube oil filter

• First fill of lube oil and coolant

• Electrical starter motor with soft start engagement feature

• Battery charging alternator

• 2 X 12 V DC battery

Alternator

• Stamford S3L1D alternator frames from cummins Generator Technologies

• Brushless type, Screen protected, Revolving field, Self excited alternator conforming to IS/IEC 60034-1

• 3 Phase dedicated  winding with 6 terminals brought out for connection

• Better motor starting capability

• Best in class efficiency

• Compact design with sealed bearings for longer life and lesser maintenance

• Impregnation on all wound components for better mechanical strength

• Digital Automatic Voltage Regulator

PSO602 Features

Cummins® PowerStart™ PSO602 control is a microprocessor based generator set monitoring, metering and control system with LCD display designed to meet the demands of today's engine driven generator sets

• AMF Functionality

Electronic Governing

• CAN (J1939) Compatible

• Sync Compatible (Capable to accept external speed signal from 3rd party sync controller)

• Intuitive operator interface which includes LED backlit 128X64 pixel graphic display with tactile feel soft- switches & generator set status LED lamps.

• Remote start-stop

• Engine Metering: Oil pressure, Engine temperature, battery voltage, Engine running hours

• AC Alternator Metering: L-L Voltage and L-N Voltage,

• Current (phase and total), kVA (phase and total), Frequency, kWH, kW and kVA (phase and total), PF, Utility Voltage and Freq.

• Engine Protection: Low lube oil pressure, High/ Low coolant temperature, Battery Over/ Under/ Weak Volts, Fail to Crank/ Start, Sensor failure, Cranking lockout.

• AC Alternator Protection: Over/ Under Voltage, Over/ Under Frequency, Loss of AC Sensing, Over speed, Over Current.

• Data Logging: Engine Hours, Control Hours and upto 5 recent fault codes

• Configurable glow plug control

• 12/24 Volt DC operation

• Sleepmode

• Mod bus interface (RS485 RTU)

• In Power compatible (PC based service tool)

• Certifications - meets the requirement of relevant ISO, EN, Mil Std. and CE standards Maintenance due alarm based on Engine Run Time and due date

• Exerciser scheduler

Silencer

•  Hospital grade silencer with rain cap suitably optimised to meet stringent noise emission standards laid down by MoEF / CPCB

Mounting Arrangement

• Engine and alternator are mounted on a common MS fabricated base frame with AVM pads.

• Base frame with integral fuel tank is provided with drain plug, air vent, inlet and outlet connection, level indicator and provision for cleaning

Optional

• Engine: Coolant heater

• Alternator: PMG

• Control Panel: PC3.3,

 Bargraph For PC3.3 Panel with kW, Power factor, Frequency, Current, Voltage Microprocessor / relay based AMF

Acoustic Enclosure

• Specially designed to meet stringent MoEF/ CPCB norms of 75 dBA @ 1mtr at 75% load under free field conditions

• The acoustic enclosure is made of CRCA sheets in munsel green shade and a structural/ sheet metal base frame painted in black.

• High quality noise absorbant and fire-retardant grade acoustic Insulation material (P.U. Foam) complying to IS 8183

• Two point lifting for easy handling at customer site

• Designed to have optimum serviceability

• Air inlet louvers specially designed to operate at rated load

• Made on special purpose CNC machines for consistency in quality and workmanship

• 11 tank pretreatment process and UV resistant Powder Coating of all parts to withstand extreme environment

• Use of special hardware for longer life

• Flush styling - no projections

• Fluid drains for lube oil and fuel

• Fuel filling arrangement inside the enclosure
